قاطع الدائرة المصبوب (MCCB)

التفاصيل الفنية:

تم تصميم قاطع الدائرة الكهربية المصبوب هذا خصيصًا لسيناريوهات التوزيع الصناعي/التجاري ذات الأحمال العالية، وذلك باستخدام هيكل رحلة مغناطيسي حراري لتحقيق حماية دقيقة من الحمل الزائد عند تيار مقنن 100 أمبير وقدرة قصوى لكسر الدائرة القصيرة تبلغ 50 كيلو أمبير. مناسب للدوائر ثلاثية الطور 400 فولت، يمكن للغلاف الواقي IP30 أن يتحمل تآكل الغبار/الرذاذ في البيئات المعقدة مثل ورش العمل وغرف الكمبيوتر.

المزايا الأساسية:
حماية الوضع المزدوج: تستجيب الرحلة الساخنة للحمل الزائد، ودائرة قصر سريعة للرحلة المغناطيسية، وحماية ثنائية الاتجاه للخطوط والمعدات؛
متانة ممتدة بالكامل: تلامس سبائك الفضة غلافًا مثبطًا للهب، يدعم أكثر من 10000 عملية كسر، مما يضمن تشغيلًا مستقرًا على المدى الطويل؛
التثبيت المرن: يتوافق تصميم نوع السكة مع الخزانات الكهربائية القياسية، ويدعم التثبيت الثابت/الدرج، ويتكيف مع تخطيطات التوزيع المختلفة.
السيناريوهات القابلة للتطبيق: خزانات توزيع المصنع، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) للمباني التجارية، ودوائر طاقة المصاعد، وحماية الواجهة الأمامية للعاكس الكهروضوئي.
الشهادة: يتوافق مع معايير السلامة الكهربائية الدولية/المحلية مثل IEC 60947-2 وGB 14048.2. شهادة CE

1 、 وصف المنتج
قاطع الدائرة الكهربية المقولب هو جهاز حماية ذو جهد منخفض يستخدم لقطع التيارات الزائدة وقصور الدائرة الكهربائية في الأنظمة الكهربائية. يتم تغليف مكوناته الأساسية في غلاف بلاستيكي عازل مقاوم للهب، والذي يجمع بين الهيكل القوي وآلية الحماية الدقيقة، وهو مناسب للدوائر ذات التيار المتوسط إلى العالي في سيناريوهات البنية التحتية الصناعية والتجارية والحرجة.

2 、 المكونات الأساسية ومبادئ العمل
يستجيب MCCB لأنواع مختلفة من الأخطاء من خلال آلية الحماية المختلطة:
وحدة الإطلاق المغناطيسي الحراري (التكوين القياسي):
العنصر الحراري: اعتماد هيكل ثنائي المعدن، عند التحميل الزائد بشكل مستمر، تتشوه اللوحة ثنائية المعدن بسبب ارتفاع درجة الحرارة، مما يؤدي إلى تأخير التعثر (خاصية الوقت العكسي: كلما زاد تيار التحميل الزائد، زادت سرعة عملية التعثر)، مما يمكن أن يتجنب التعثر الكاذب الناتج عن بدء تشغيل المحرك.
المكون الكهرومغناطيسي: ملف كهرومغناطيسي مدمج. في حالة حدوث عطل في دائرة كهربائية قصيرة، فإن الزيادة اللحظية في التيار سوف تتسبب في توليد الملف لمجال مغناطيسي قوي، مما يدفع آلية الرحلة إلى قطع الدائرة في أجزاء من الثانية وإطفاء القوس بسرعة.
وحدة الإصدار الإلكتروني (التكوين المتقدم):
من خلال جمع إشارات تيار الدائرة من خلال محولات التيار ومقارنتها بمنحنيات الحماية المحددة مسبقًا (تأخير الحمل الزائد، تأخير قصر الدائرة القصيرة، رحلة لحظية) من خلال المعالجات الدقيقة، يمكن تحقيق حماية أكثر دقة ثلاثية المراحل، ويمكن تعديل معلمات الرحلة حسب الحاجة.

3 、 المعلمات التقنية الرئيسية
التيار المقدر: الحد الأقصى للتيار الذي يمكن للجهاز أن يعمل بثبات لفترة طويلة، ويغطي عادةً 63 أمبير إلى 1600 أمبير
قدرة كسر الدائرة القصيرة:
القدرة القصوى لكسر الدائرة القصيرة: الحد الأقصى لتيار الدائرة القصيرة الذي يمكن أن يتحمله قاطع الدائرة (ينكسر مرة واحدة فقط، لا حاجة لمواصلة الاستخدام).
قدرة كسر الدائرة القصيرة المقدرة: القدرة على العمل بشكل طبيعي بعد كسر تيار الدائرة القصيرة، عادة
50% -75% وحدة العناية المركزة.
مستوى الحماية: عادة IP20 (مقاومة لمس الإصبع) إلى IP65 (مقاوم للغبار ومقاوم للماء)، مناسب للمتطلبات البيئية المختلفة.

4، سيناريوهات التطبيق النموذجية
المجال الصناعي: حماية المعدات عالية الطاقة مثل المحركات ومحولات التردد والأدوات الآلية لتجنب تلف المعدات الناجم عن الحمل الزائد/الدوائر القصيرة.
المباني التجارية: تستخدم للحماية الرئيسية لدوائر الطاقة المتوسطة مثل لوحات التوزيع وأنظمة تكييف الهواء.
البنية التحتية الرئيسية: تحقق مراكز البيانات والمستشفيات والأماكن الأخرى المراقبة عن بعد والحماية الانتقائية من خلال MCCBs الذكية، مما يقلل من انقطاع التيار الكهربائي على نطاق واسع بسبب الأعطال المحلية.

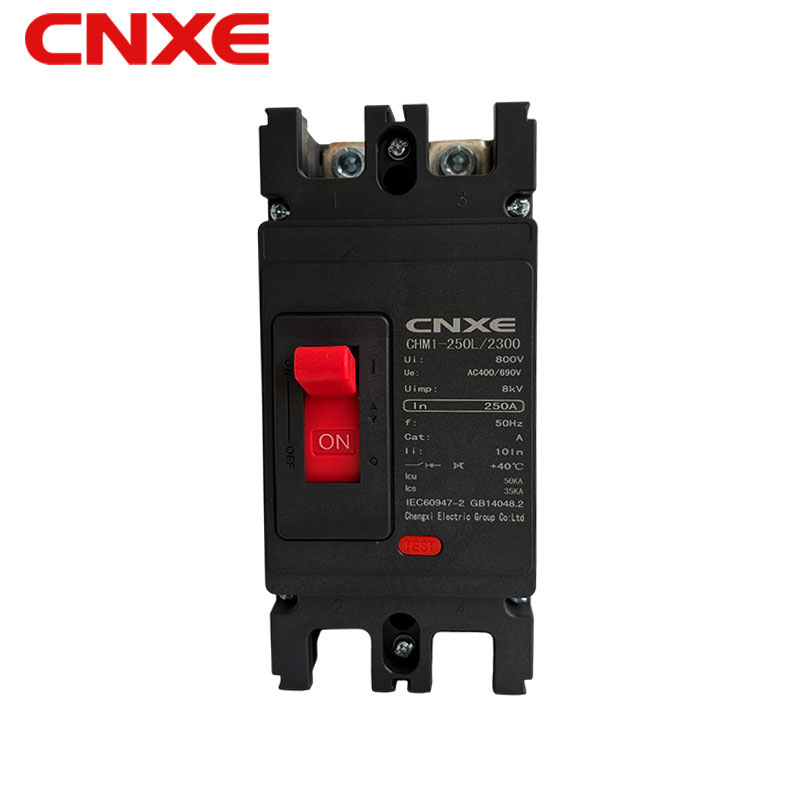

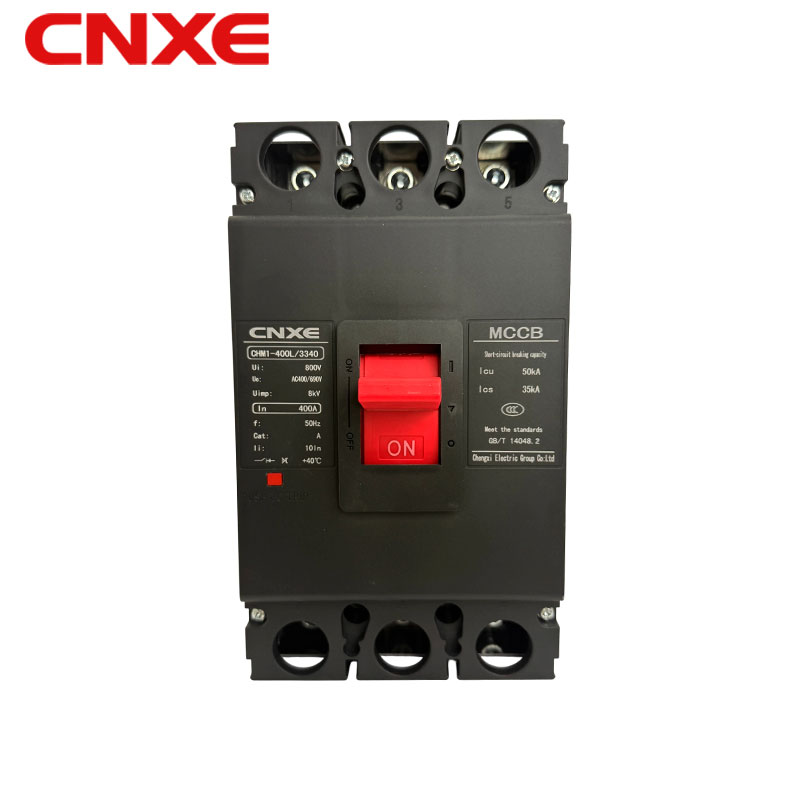

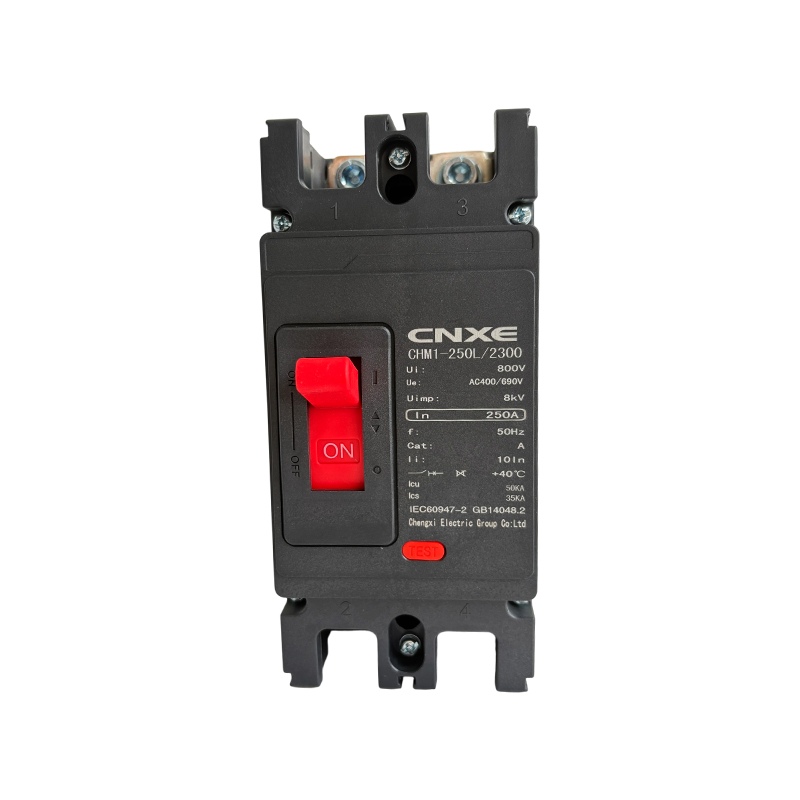

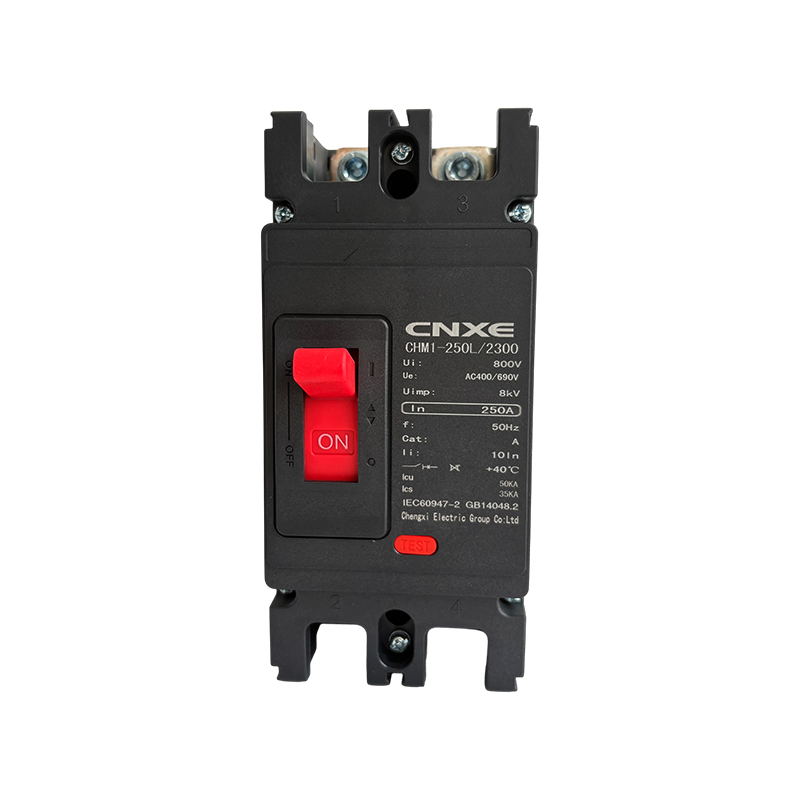

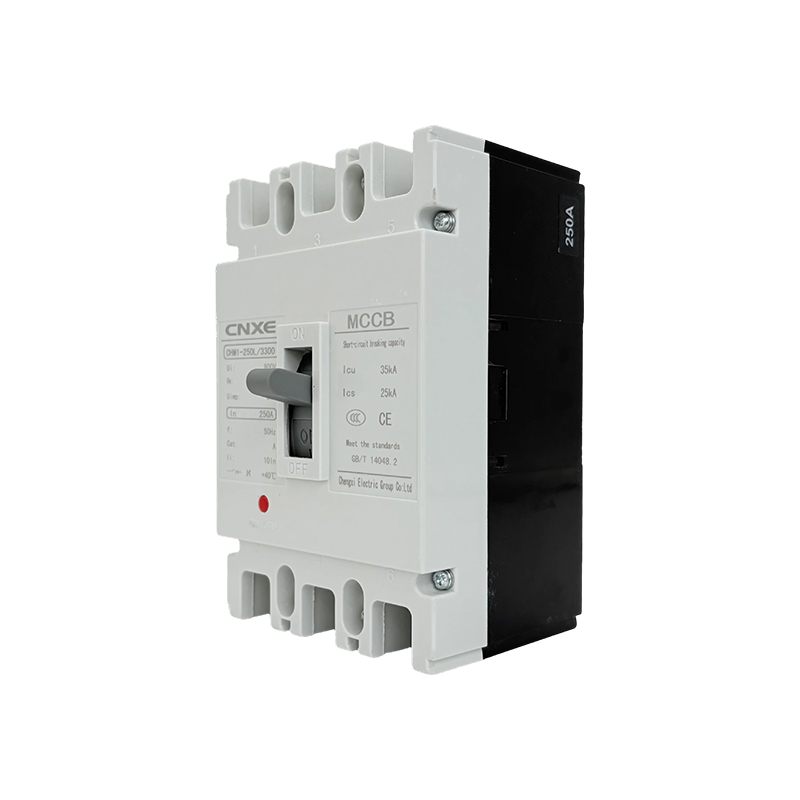

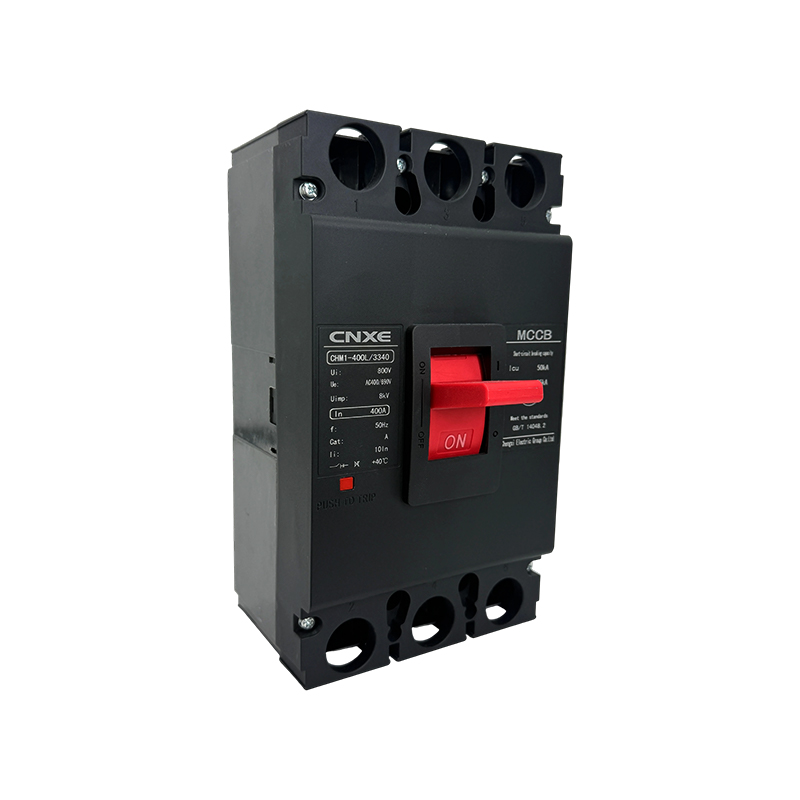

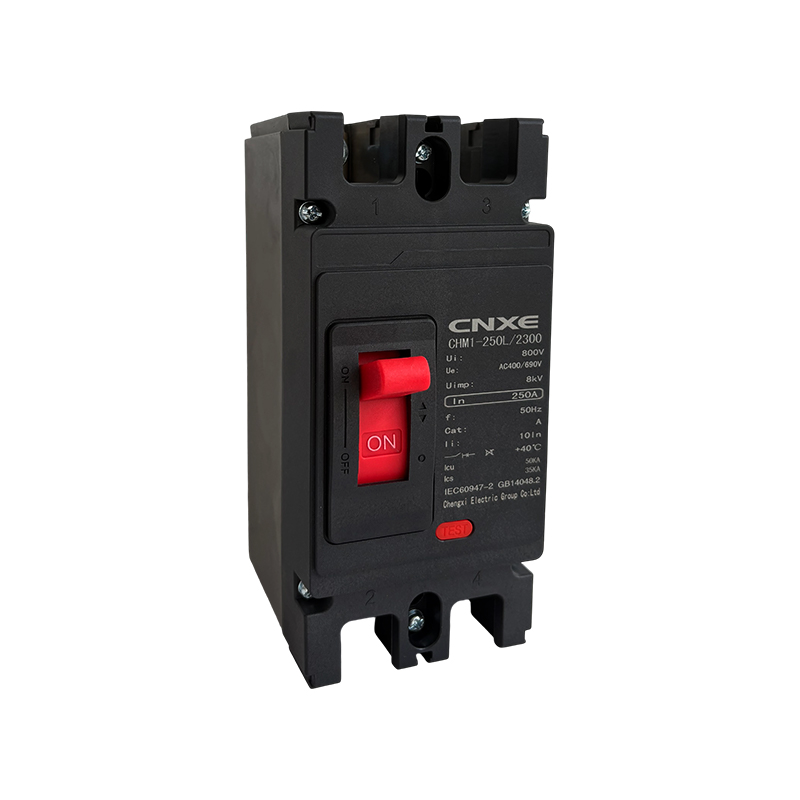

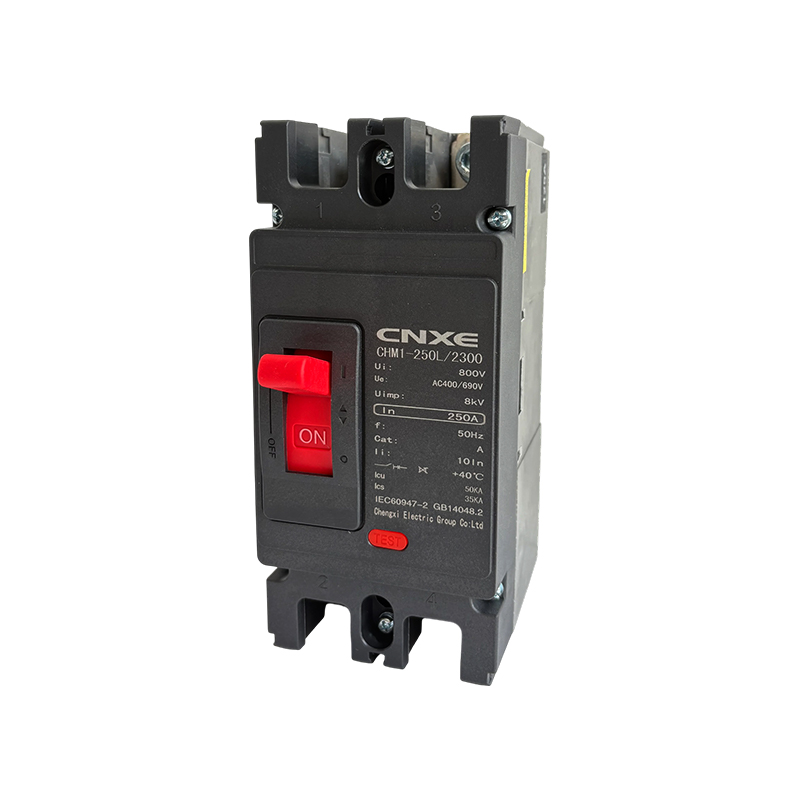

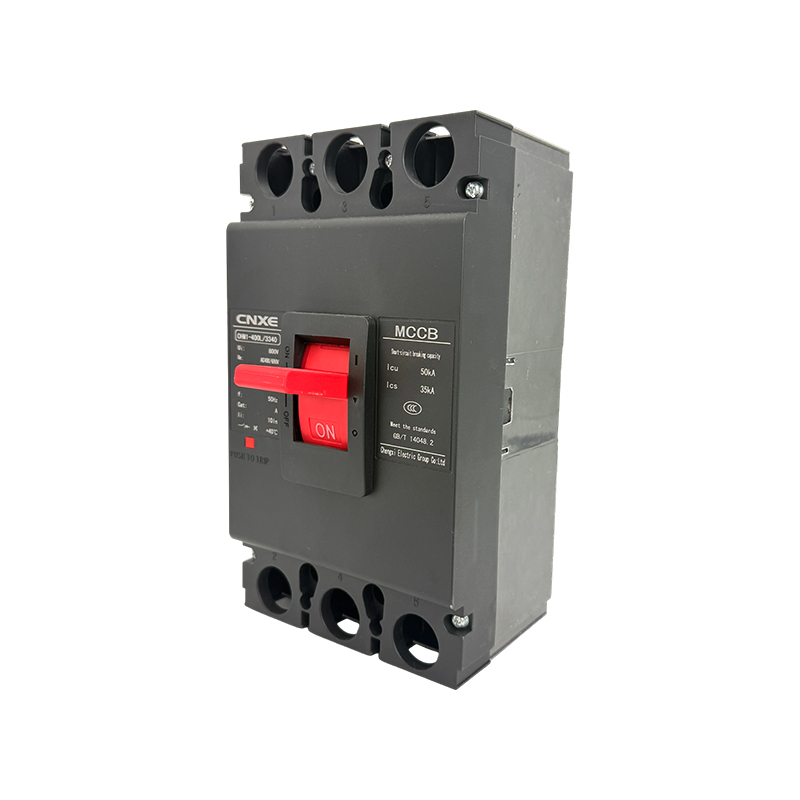

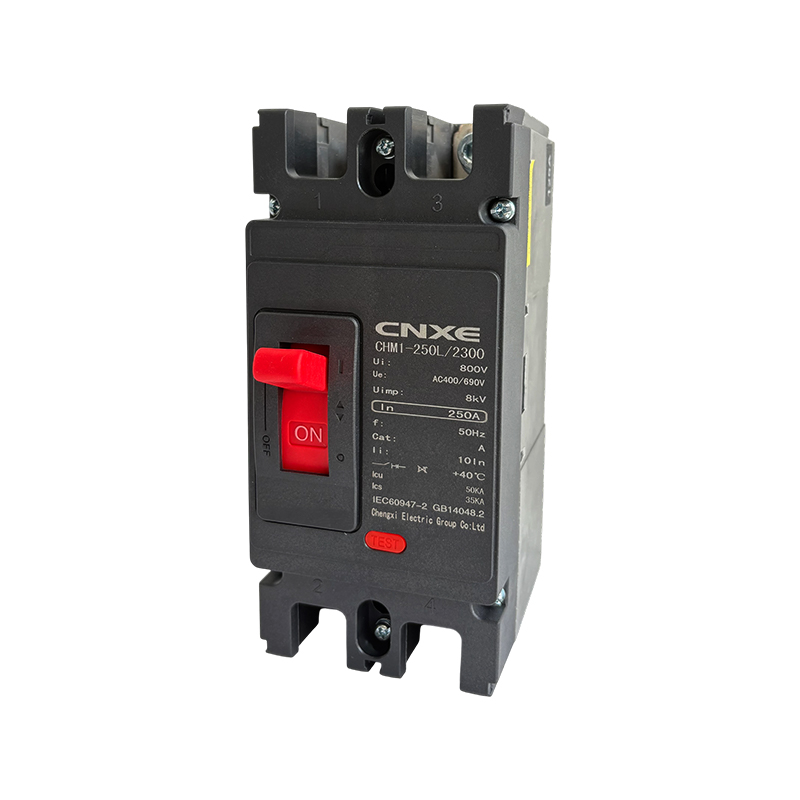

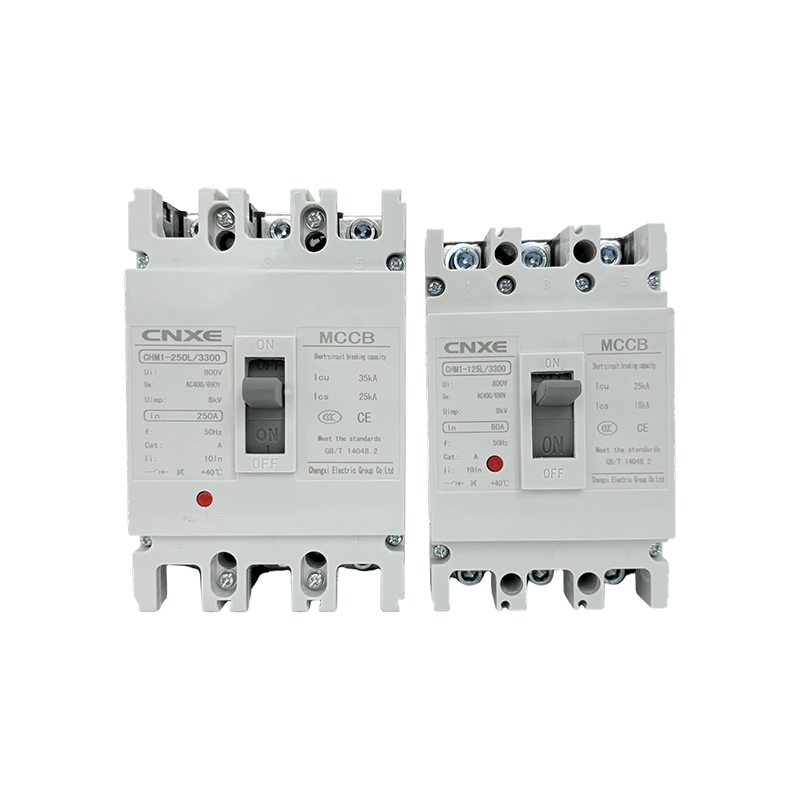

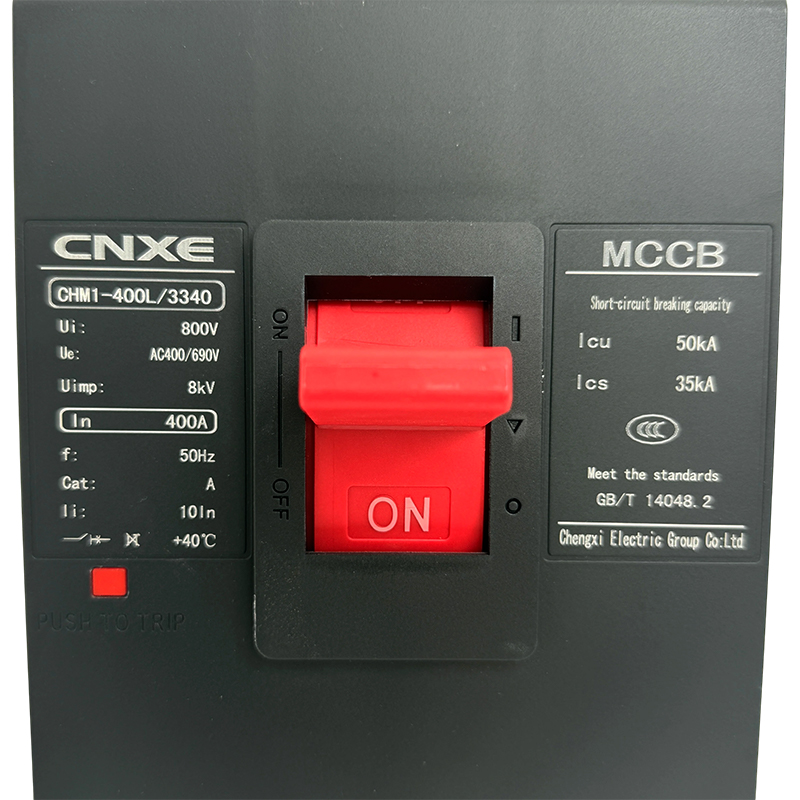

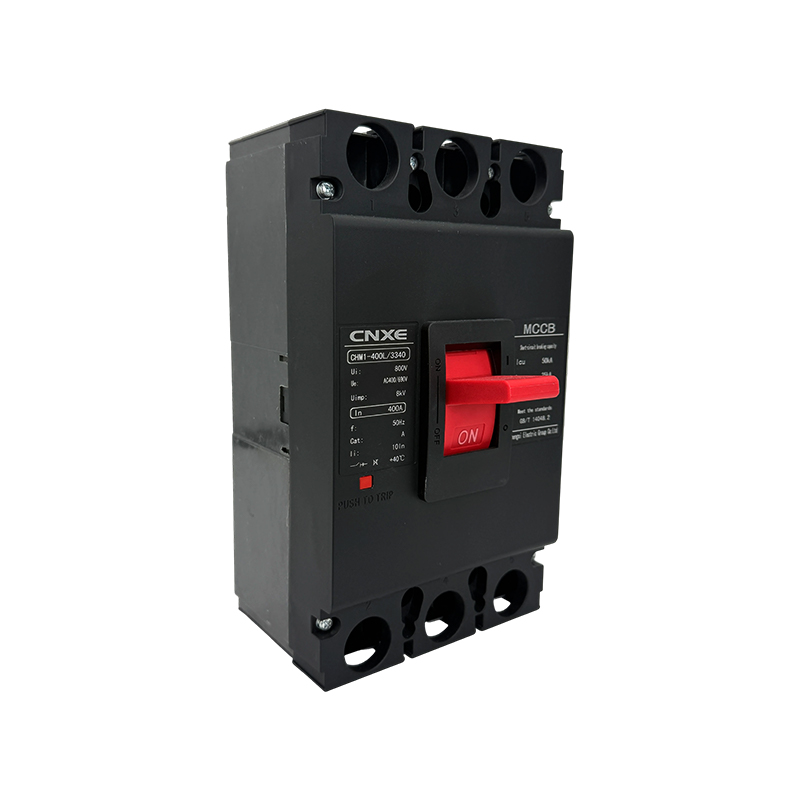

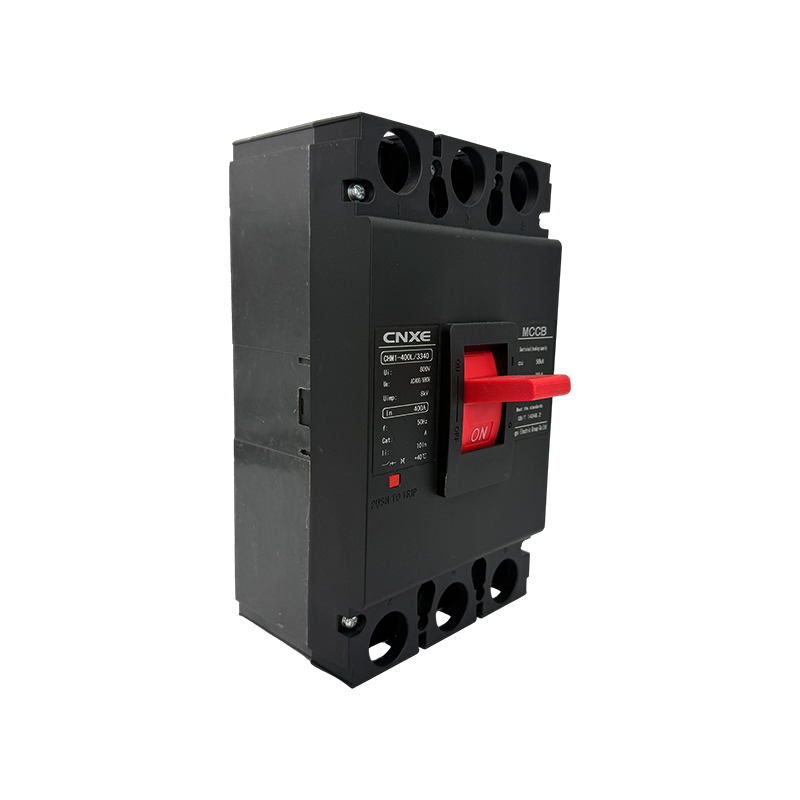

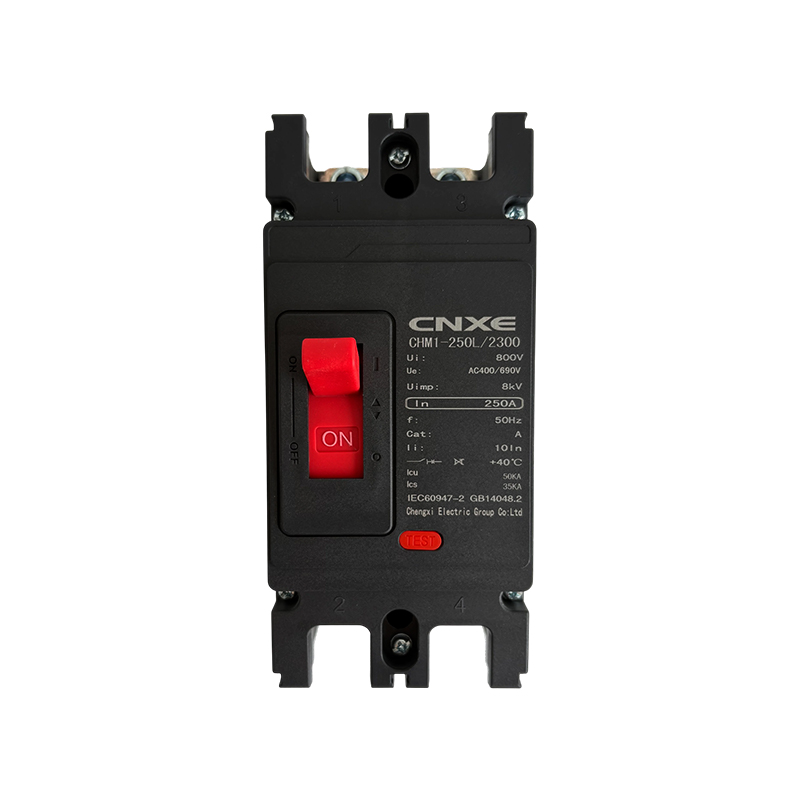

تم تصميم سلسلة CHM1 خصيصًا لدوائر الجهد المتوسط ​​والعالي وهي معدات الحماية الأساسية لسيناريوهات الطاقة العالية الصناعية والتجارية: فهي تدعم الفولتية المزدوجة AC400V/690V، مع تيار مقدر 250 أمبير، مناسب لسيناريوهات التحميل العالي. قدرة كسر الدائرة القصيرة 50 كيلو أمبير جنبًا إلى جنب مع الحماية المزدوجة من التحميل الزائد/الزيادة المفاجئة؛ يمكن للغلاف المقاوم للصدمات والصدمات العازل 8 كيلو فولت أن يعمل بثبات عند 40 درجة مئوية، مع متانة ممتازة؛ مؤشرات التشغيل والإيقاف البارزة، وتركيب السكك الحديدية القياسية، والتصميم المتوافق للكابلات ذات المقطع العرضي الكبير، تجعل التشغيل والصيانة أكثر ملاءمة. هذا المنتج مناسب لمعدات الطاقة الصناعية، والأجهزة التجارية عالية الطاقة، ودوائر توزيع الطاقة للبنية التحتية، وما إلى ذلك. إنه حل قابل للتكيف بدرجة كبيرة من أجل "حماية قوية ذات حمل عالي وعمر طويل" في سيناريوهات التيار العالي، وهو قادر على معالجة نقطة الألم المتمثلة في عدم كفاية السعة لقواطع الدائرة الصغيرة الحجم، وتوفير حماية موثوقة للدوائر للمستخدمين الصناعيين والتجاريين.
