مكثف الطاقة التحويلي

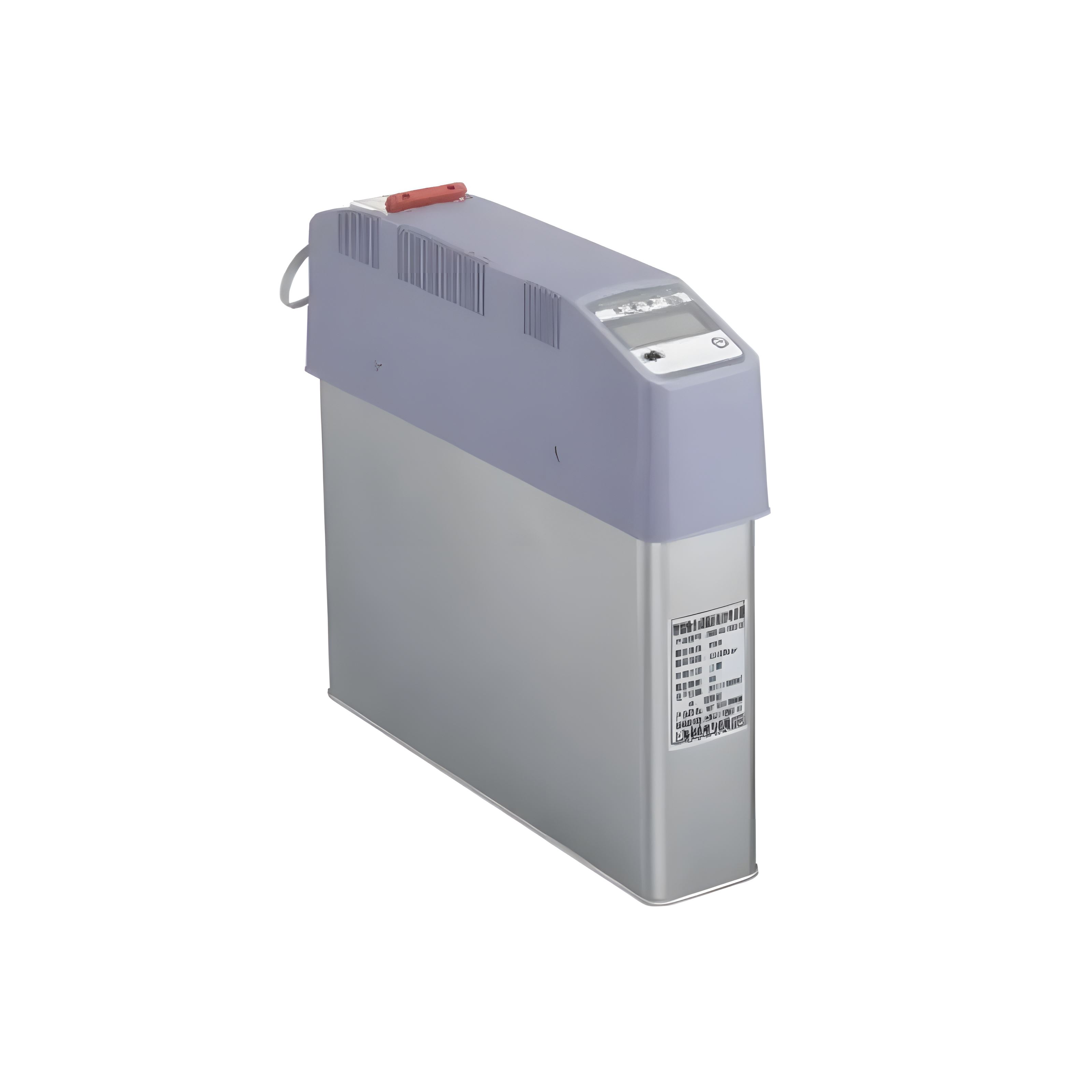

المكثف الذكي CXZNS/CXZNF هو جهاز متقدم لتعويض الطاقة يتميز بشاشة LCD تعرض حالة التشغيل والمعلمات بشكل حدسي.

ويستخدم تقنية التبديل التلقائي للتكيف بمرونة مع الطلب على الطاقة التفاعلية للشبكة، وتحقيق تعويض دقيق للطاقة التفاعلية، وبالتالي تحسين جودة الطاقة وتقليل استهلاك الطاقة. إن التصميم المدمج للمكثف وسهولة تركيبه يجعله مناسبًا لمجموعة متنوعة من أنظمة الطاقة الصناعية والتجارية. تقوم خوارزمية التحكم الذكية الخاصة بها بمراقبة ظروف الشبكة في الوقت الفعلي وضبط استراتيجيات التعويض تلقائيًا لضمان التشغيل المستقر لنظام الطاقة.

كما أنه يتميز بميزات حماية متعددة، بما في ذلك الحماية من الجهد الزائد والتيار الزائد، مما يضمن التشغيل الآمن والموثوق. بشكل عام، يعد هذا المكثف الذكي خيارًا مثاليًا لتحسين كفاءة نظام الطاقة واستقراره.

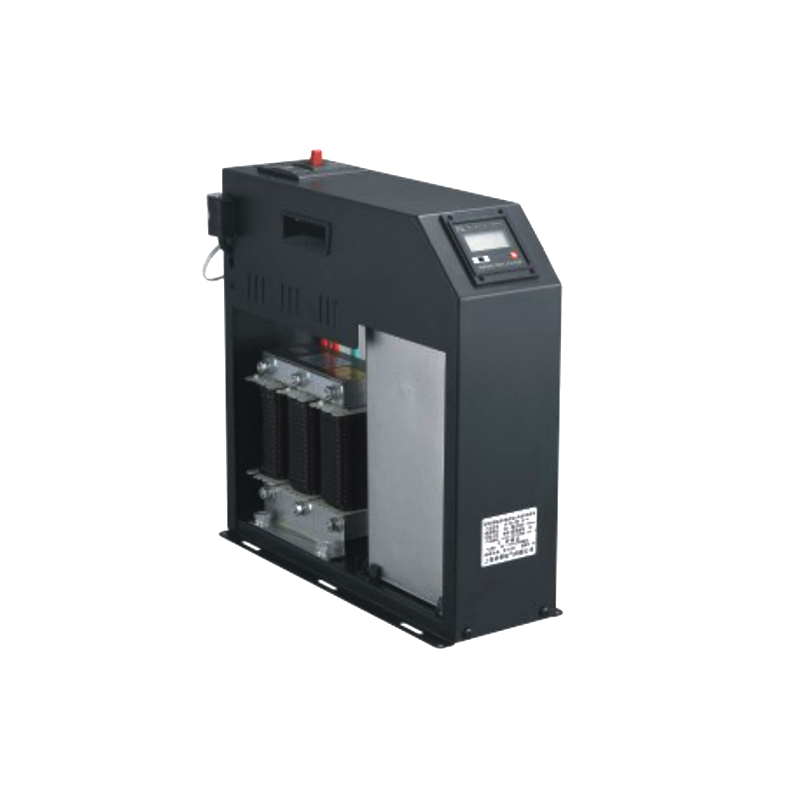

المكثف الذكي للتخفيف التوافقي CXZKS هو جهاز يستخدم في أنظمة الطاقة، وذلك في المقام الأول لتحسين جودة الطاقة واستقرارها وكفاءتها.

المميزات:
1. التخفيف التوافقي: يعمل على قمع التوافقيات في نظام الطاقة بشكل فعال، مما يقلل من تأثيرها على المعدات ويطيل عمرها.
2. التحكم الذكي: يقوم نظام التحكم الذكي المدمج بمراقبة وضبط حالة تشغيل المكثف تلقائيًا لتناسب الأحمال المختلفة وظروف الشبكة.
3. شاشة LCD: مزودة بشاشة LCD، تعرض معلومات في الوقت الفعلي مثل حالة تشغيل الجهاز وإعدادات المعلمات، مما يسهل مراقبة المستخدم وصيانته.
4. وظيفة التعويض: توفر وظيفة التعويض (مكثف التعويض) دعمًا إضافيًا للطاقة التفاعلية عند الحاجة، مما يؤدي إلى تحسين معامل القدرة للنظام.
5. التصميم المعياري: التصميم المعياري يسهل التركيب والصيانة والتوسع.

يُستخدم المكثف الذكي للتخفيف التوافقي CXZKS على نطاق واسع في التطبيقات الصناعية والتجارية لتحسين جودة الطاقة وتقليل استهلاك الطاقة. فهو يقلل بشكل فعال من التلوث التوافقي للشبكة ويحسن عامل الطاقة، وبالتالي تعزيز الاستقرار والفوائد الاقتصادية لنظام الطاقة.

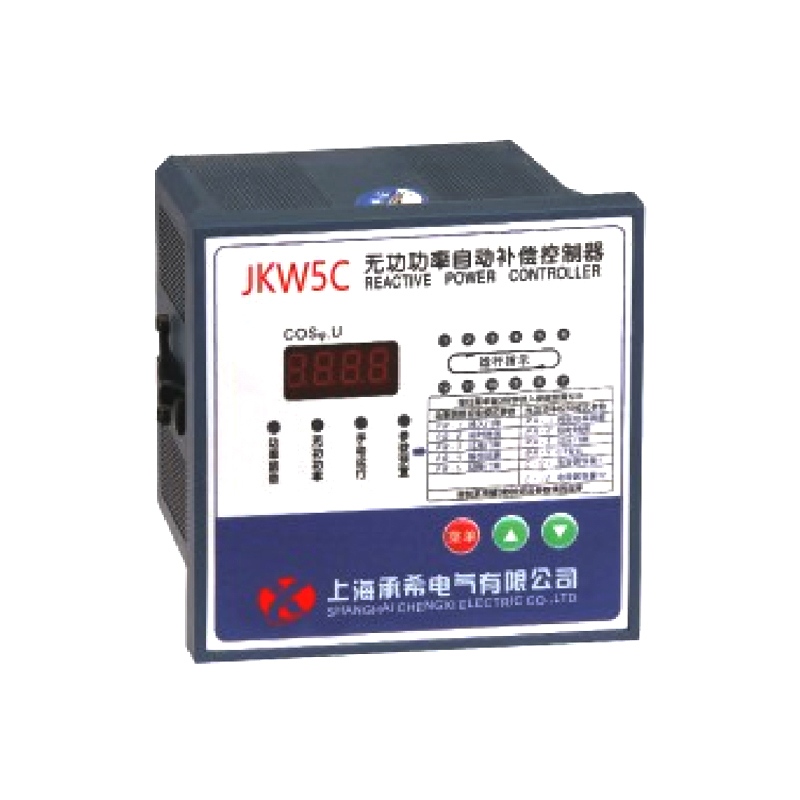

وحدة التحكم في التعويض التلقائي للطاقة التفاعلية من سلسلة JK/RPCF هي جهاز يستخدم في أنظمة الطاقة، وذلك في المقام الأول لتحسين جودة الطاقة وتقليل فقدان الطاقة. يقوم تلقائيًا بمراقبة الطاقة التفاعلية في الشبكة ويعوضها تلقائيًا عن طريق ضبط تبديل مكثفات التحويل.

إن تصميمها المدمج، وسهولة تشغيلها، ودقتها العالية، وموثوقيتها تجعلها مناسبة لمجموعة متنوعة من التطبيقات الصناعية والتجارية. علاوة على ذلك، فهو يتميز بوظائف الحماية من الجهد الزائد والجهد المنخفض والتيار الزائد لضمان تشغيل النظام بشكل آمن ومستقر.

تعمل وحدة التحكم من سلسلة JK/RPCF على تحسين معامل القدرة للشبكة بشكل فعال، وتقليل خسائر الخطوط، وزيادة كفاءة إمداد الطاقة، مما يجعلها مكونًا لا غنى عنه في أنظمة الطاقة الحديثة.

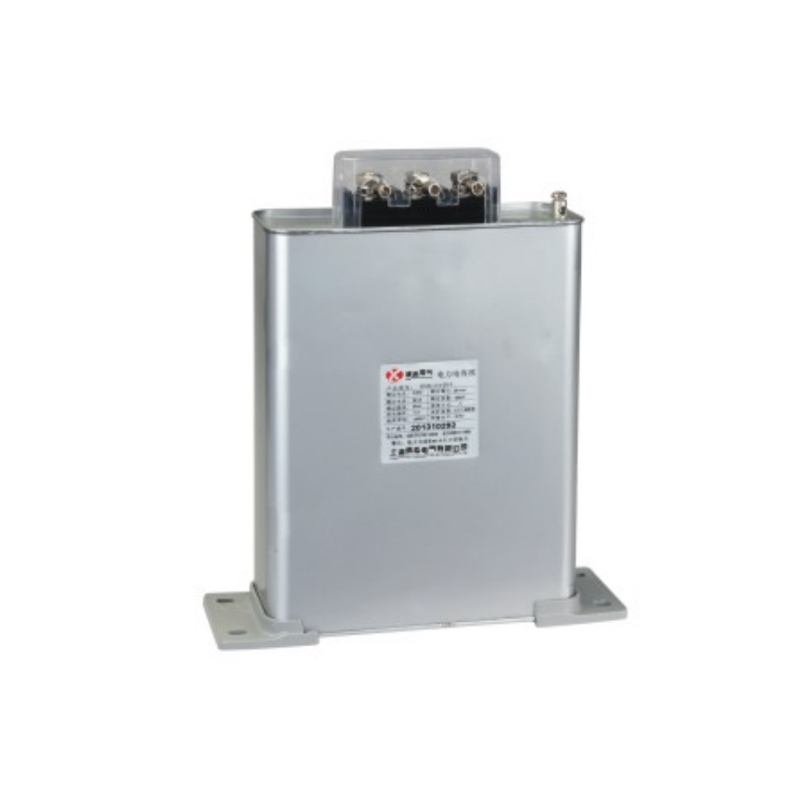

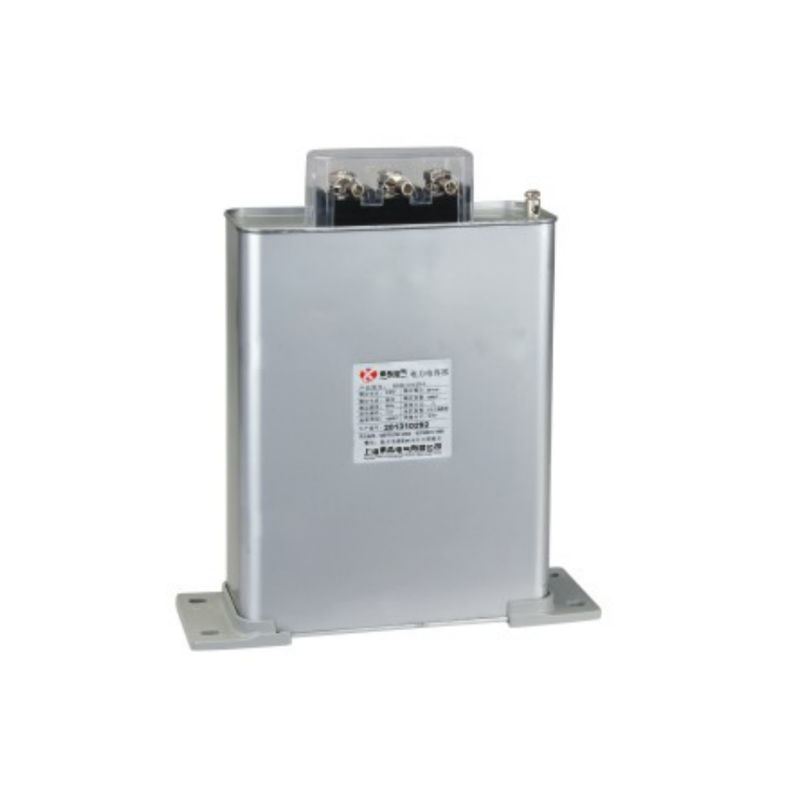

تم تصميم سلسلة BSMJ من المكثفات التحويلية ذات الجهد المنخفض ذاتية الشفاء للمؤسسات الصناعية ومحطات الطاقة الفرعية وشبكات التوزيع للتعويض عن الطاقة التفاعلية وتحسين معامل القدرة وتقليل خسائر الخطوط وتعزيز جودة الجهد. تعمل تقنية الشفاء الذاتي الفريدة الخاصة بهم على إصلاح الأخطاء الداخلية تلقائيًا، مما يؤدي إلى إطالة عمر الخدمة. بفضل تصميمها المدمج وسهولة صيانتها وتشغيلها المستقر في بيئات متنوعة، تعد هذه المكثفات خيارًا مثاليًا لتعزيز كفاءة نظام الطاقة وموثوقيته.

إن مكثف الطاقة الذكي ذو الجهد المنخفض عبارة عن وحدة تعويض طاقة تفاعلية يتم تجميعها في المصنع والتي تدمج عنصر مكثف ذاتي الإصلاح وجهاز تبديل ووحدة تحكم مع شاشة LCD في حاوية واحدة. بدلاً من اختيار مكثف وجهاز تبديل ووحدة تحكم منفصلة وتوصيل الأسلاك وتشغيلها بشكل فردي، يمكنك تثبيت وحدة واحدة بمساحة تركيب واحدة ومجموعة واحدة من المحطات الطرفية - مما يوفر مساحة الخزانة، ويقصر فترة التشغيل، ويجعل استبدال كل فرع أمرًا سهلاً. التطبيقات النموذجية هي غرف التوزيع ذات الجهد المنخفض وخزائن APFC، حيث تقوم الوحدة بتصحيح عامل الطاقة وتقليل فقد الخطوط، وحيث تكون صيانة الفرع المستقل أسهل من تجميع الأجزاء المنفصلة.

مفاعل السلسلة ثلاثي الطور من سلسلة CKSG عبارة عن مفاعل ذو قلب حديدي من النوع الجاف مصمم ليتم توصيله في سلسلة مع فرع المكثف لتركيب تصحيح عامل الطاقة منخفض الجهد. تم تصميم هذا الإصدار بمعدل تفاعل 7% لأنظمة 450 فولت ويغطي فروع المكثفات من 5 كيلو فولت إلى 60 كيلو فولت، لذا فإن عائلة الطراز الواحدة تخدم كل شيء بدءًا من لوحة التوزيع الصغيرة وحتى خزانة التعويض الكبيرة.

والغرض منه هو إبقاء التيار التوافقي خارج المكثف. يؤدي وضع مفاعلة تحريضية على التسلسل مع المكثف إلى تغيير تردد الرنين للفرع إلى ما دون التوافقي الخامس - وهو الترتيب الذي يتركز فيه التيار التوافقي الناتج عن المحركات متغيرة السرعة، والمقومات، وأنظمة UPS. لذلك لم يعد الفرع يضخم التيار التوافقي الخامس، ويكون المكثف محميًا من الحمل التوافقي الزائد الذي يسبب فشلًا مبكرًا، كما أن التحريض يحد في الوقت نفسه من تيار التدفق في كل مرة يتم فيها تشغيل الفرع. كل مرحلة عبارة عن ملف مشرب بالراتنج على قلب حديدي مصفح، ويتم توفير المراحل الثلاث كمجموعة متطابقة على إطار من الفولاذ المجلفن مع عروات طرفية مُرمزة بالألوان مُجهزة مسبقًا لتوصيل الكابل المباشر أو قضيب التوصيل.

يتم الاختيار عن طريق مطابقة المفاعل مع المكثف الذي يحميه. تبلغ السعة المقدرة للمفاعل 7% من تصنيف فرع المكثف، وتظهر كلتا القيمتين في رقم الطراز، لذا فإن CKSG-2.1/0.45-7% هي الوحدة لفرع مكثف 30 كيلو فولت على نظام 450 فولت. إذا كان تصنيف فرعك أو جهد النظام الخاص بك يقع خارج النطاق أدناه - أو إذا كان التوافقي السائد في الشبكة ليس هو الخامس - فأخبرنا قبل الطلب، لأن معدل التفاعل يجب أن يتطابق مع التوافقي الموجود بالفعل في التثبيت.

إن المفتاح المركب من سلسلة FK عبارة عن جهاز تحويل ذو جهد منخفض لفروع المكثفات في خزانة تصحيح عامل الطاقة. تم تصنيفه بـ AC-6b - فئة الاستخدام المحددة خصيصًا لتبديل المكثف - وهو ما يفصله عن موصل للأغراض العامة يُطلب منه القيام بنفس المهمة. الإصدار FK-△-400V-45A هو النوع المتصل بالدلتا المستخدم للتعويض المشترك ثلاثي الطور، بتصنيف 400 فولت و45 أمبير، ويقوم بتوصيل وفصل كل فرع مكثف بناءً على أمر من وحدة تحكم التعويض.

يجمع المفتاح المركب بين عنصري تبديل في جهاز واحد: مرحلة أشباه الموصلات التي تصنع الدائرة وتكسرها عند عبور الجهد صفر، والاتصال الميكانيكي الذي يحمل التيار المستمر. يمتص أشباه الموصلات العابر، لذلك لا يتعرض المكثف أبدًا لتيار التدفق وسينتج قوس التلامس موصلًا عاديًا، بينما يتم إغلاق جهة الاتصال لتحمل تيار الحمل مع خسارة ضئيلة وعدم توليد حرارة مستمر. النتائج العملية هي عدم تدفق تيار، ولا اتصالات ملحومة، وعمر كهربائي طويل، وعدم إدخال أي تشويه توافقي إضافي في الشبكة.

تم تضمين الإشارة والاتصال. تعرض أربعة مصابيح LED الطاقة وحالة كل مرحلة A وB وC، كما يسمح منفذا RS485 بربط المحول ومعالجته بواسطة وحدة التحكم. يتم إجراء اتصالات التحكم عند المحطات من K1 إلى K3، مع انتهاء الدائرة الرئيسية عند القطبين العلوي والسفلي. يحمل الجهاز Ith = 80 أمبير للتيار الحراري التقليدي وUi = 690 فولت لجهد العزل المقدر، مع Ue = 400 فولت وIe = 45 أمبير كتصنيفات تشغيلية له. لتأكيد النموذج الصحيح، أخبرنا بجهد النظام الخاص بك، وتصنيف فرع المكثف، وما إذا كان التعويض مشتركًا أم لكل مرحلة.
