يجمع قاطع الدائرة الفراغية ثلاثي المواضع بين ثلاث وظائف في خزانة واحدة

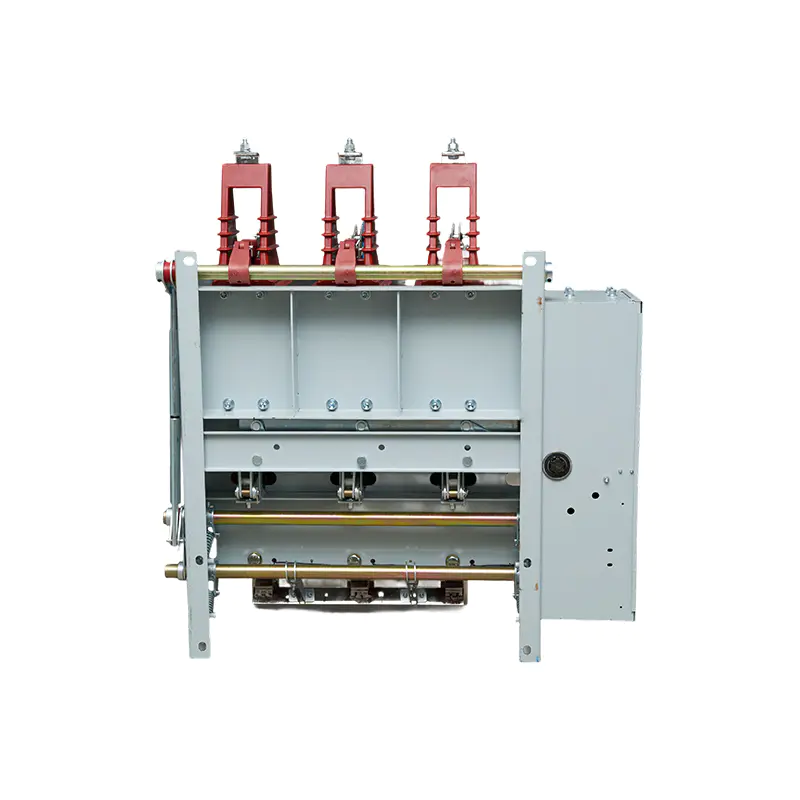

A قواطع دوائر فراغية ثلاثية المواضع يجمع عمل العديد من الأجهزة في خزانة واحدة، وتظهر الأرقام الخاصة بوحدة VZD 12 كيلو فولت ما يعنيه ذلك بالنسبة للمساحة الأرضية والتشغيل والتقييمات. تدمج الوحدة وظائف العزل، والتأريض، والمقاطعة، وتستخدم إطفاء القوس الفراغي لخطوة المقاطعة. يسرد المُصنِّع المحطات الفرعية والتطبيقات الصناعية والتعدينية والشبكات الذكية باعتبارها الاستخدامات المقصودة.

الوظائف الثلاث

المقاطعة هي وظيفة قاطع الفراغ. عندما يكون جزء الاتصالات تحت الحمل، يتم إطفاء القوس داخل غرفة مغلقة، كما أن البناء المختوم يحافظ أيضًا على الغبار بعيدًا عن فجوة الاتصال. يتم التعامل مع العزل والتأريض بواسطة جهاز الفصل ومفتاح التأريض. تدمج وحدة VZD فاصلًا وقاطع دائرة ومفتاح تأريض وجهاز استشعار مباشر في مجموعة واحدة، في حين تعاملها العديد من التخطيطات التقليدية كأجهزة منفصلة. ولذلك فإن قاطع الدائرة الفراغية ثلاثي المواضع يغير كيفية بناء الخزانة وكيفية صيانتها.

يصف المصطلح "ثلاثة مواضع" عادةً وظيفة العزل التي تحتوي على ثلاث حالات: متصلة ومعزولة ومؤرضة. في قاطع الدائرة الفراغية ثلاثي المواضع، يعد تأريض الدائرة بعد عزلها هو الخطوة المعتادة قبل بدء العمل على الكابلات أو المعدات.

التشغيل والتشابك

تدعم الوحدة التشغيل الكهربائي واليدوي، كما أنها تحمل حماية ميكانيكية للتعشيق. يناسب قاطع الدائرة الكهربائية ثلاثي المواضع التثبيت الثابت والقابل للإزالة. يوجد التعشيق لمنع العمليات التي لا ينبغي أن تتم في نفس حالة المعدات، لذا فإن التعشيق مهم عندما يشترك فاصل الفصل والقاطع ومفتاح التأريض في مجموعة واحدة، كما هو الحال في قاطع دائرة فراغ ثلاثي المواضع.

تتوفر آلية زنبركية ذات مغناطيس دائم اختيارية عندما يكون العمر الميكانيكي الطويل أولوية. يسمح الهيكل المتكامل أيضًا بمعالجة متطلبات الإغلاق داخل وحدة واحدة، مما يقلل من خطر فشل القفل الناتج عن مشكلات التجميع عند تجميع مجموعة المفاتيح الكهربائية الكاملة معًا.

بصمة خزانة مدمجة

يبلغ عرض الخزانة القياسية 480 ملم، وعمقها 1000 ملم، وارتفاعها 1800 ملم. تعطي هذه الأبعاد مساحة تبلغ 0.48 مترًا مربعًا لكل خزانة، وتشغل عشر خزانات جنبًا إلى جنب عرضًا يبلغ 4.8 مترًا قبل احتساب الألواح الطرفية وخزائن تمديد قضيب التوصيل. هذه العملية الحسابية هي نقطة البداية عندما يتم تركيب مجموعة قواطع كهربائية بجهد 12 كيلو فولت في غرفة محطة فرعية، حيث تحمل مساحة الأرضية على الأراضي الحضرية تكلفة حقيقية.

يأتي الحجم الصغير من عزل الهواء الذي يلبي متطلبات التخليص الكهربائي والتفريغ الجزئي للمواصفات الفنية لصناعة الطاقة. تسمح تكوينات شريط التوصيل المرنة وخيارات التوسيع للخزانة بالاتصال بأنواع الخزانات الأخرى، لذلك يمكن وضع لوحة قاطع الدائرة الكهربائية ثلاثية المواضع في صف مختلط.

الخزانة مصنوعة من صفائح فولاذية مطلية بالألمنيوم والزنك بسمك 2.0 مم، ويتم ثنيها وتجميعها من أجل القوة والوزن المنخفض ومقاومة التآكل. أربع حجرات مستقلة تحتوي على المعدات ذات الجهد المنخفض، وقضبان التوصيل، والمفتاح، والكابلات.

التقييمات واختيار النموذج

تم تصنيف قاطع الدائرة الفراغية VZD 12 كيلو فولت لـ 12 كيلو فولت، مع جهد تحمل تردد الطاقة لمدة دقيقة واحدة يبلغ 42 كيلو فولت وجهد تحمل نبض البرق يبلغ 75/85 كيلو فولت. التردد المقدر هو 50/60 هرتز، وتيار التغذية المقدر هو 630 إلى 1250 أمبير، مع إدراج الخط الوارد في نفس النطاق. يتم تصنيف الدوائر المساعدة لتحمل جهد تردد الطاقة 2000 فولت. يتم إدراج كل من تيار كسر الدائرة القصيرة المقدر وتيار الصمود لفترة قصيرة المقدر بـ 25 كيلو أمبير أو 31.5 كيلو أمبير، وتم تصنيف الوحدة لـ 30 عملية كسر دائرة قصر. يصف الجهدان المقاومان العزل: قيمة تردد الطاقة تغطي تردد المصدر الطبيعي لمدة دقيقة واحدة، وتغطي قيمة دفعة البرق موجة سريعة من النوع الذي ينتجه البرق.

يتم تقديم قاطع الدائرة الفراغية ثلاثي المواضع في نموذجين مدرجين: VZD-12KV/630-25KA وVZD-12KV/1250-31.5KA. إنهم يقرنون 630 أمبير مع 25 كيلو أمبير و 1250 أمبير مع 31.5 كيلو أمبير. رقمان يقرران الاختيار. يجب أن يغطي التيار المقدر حمل وحدة التغذية، ويجب أن يكون تيار الكسر على الأقل هو تيار الدائرة القصيرة المتوقع عند نقطة التثبيت. سيتطابق قاطع الدائرة الكهربائية بقدرة 12 كيلو فولت الذي تم اختياره على هذين الرقمين مع كل من الحمل والشبكة.

تقدم Chengxi Electric هذا قواطع دوائر فراغية ثلاثية المواضع على أساس OEM/ODM والجملة. توفر المساحة والتقييمات المدرجة والنموذجان أعلاه للمشترين الأرقام اللازمة لمقارنة قاطع الدائرة الكهربائية ثلاثي المواضع مع المفاتيح الكهربائية الأخرى.
