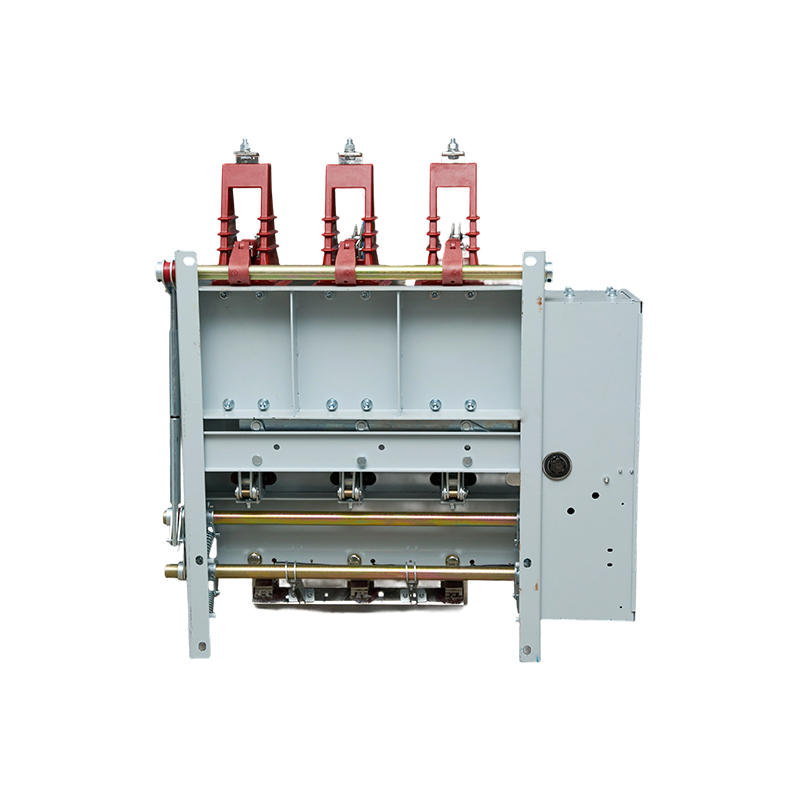

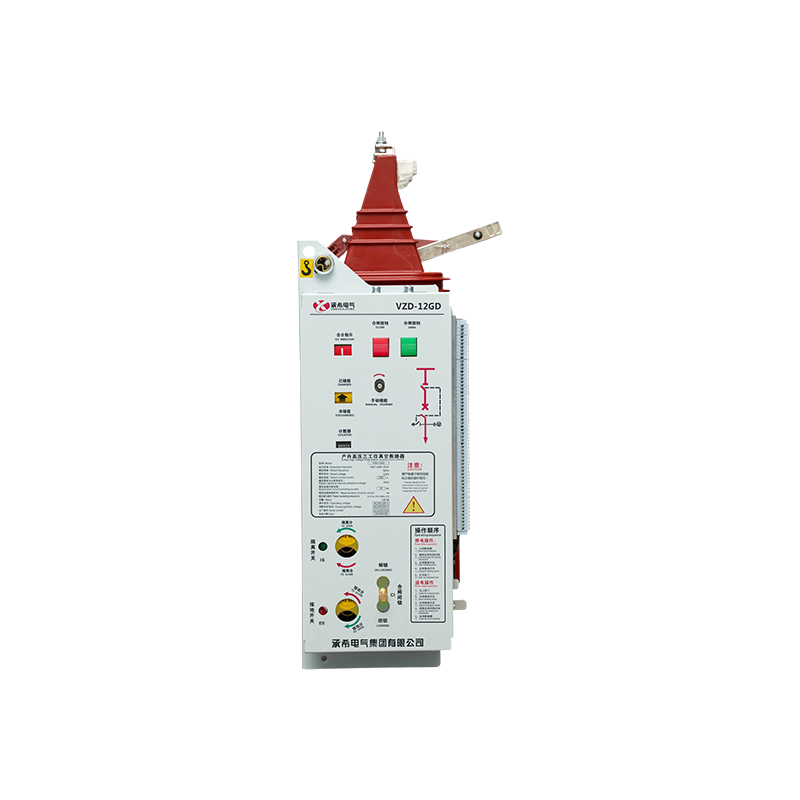

VZD قاطع الدائرة الفراغي المصغر المرن ذو الثلاث وضعيات بجهد 12 كيلو فولت

يدمج قاطع دائرة التفريغ ثلاثي المواضع VZD 12kV وظائف العزل والتأريض والمقاطعة، ويستخدم تقنية إطفاء القوس الفراغي، ويتميز بتصميم مدمج وسهولة التشغيل. وهو يدعم التحكم الكهربائي واليدوي، ويتميز بحماية ميكانيكية من التشابك، ومناسب للتركيب الثابت أو القابل للإزالة. إن قدرتها العالية على الانقطاع وعمرها الطويل وتصميمها الخالي من الصيانة تجعلها مناسبة للمحطات الفرعية والتطبيقات الصناعية والتعدينية والشبكات الذكية، مما يعزز موثوقية توزيع الطاقة.

الميزات التقنية للمنتج
1. مدمج/مرن:
تتوافق طريقة العزل الهوائي مع معايير الخلوص الكهربائي والتفريغ الجزئي للمواصفات الفنية لصناعة الطاقة.
أبعاد الخزانة المدمجة (أبعاد الخزانة القياسية: 480*1000*1800 مم (العرض x العمق x الارتفاع)) تجعل نظام توزيع الطاقة الكامل مضغوطًا للغاية، مما يوفر المساحة على أراضي البناء الحضرية باهظة الثمن.
تسهل تكوينات قضبان التوصيل المرنة وخيارات التوسيع التكامل مع أنواع الخزانات الأخرى.
2. متكامل/مغلف:
يدمج التصميم المركب لقاطع الدائرة المتكاملة فاصلًا وقاطع دائرة ومفتاح تأريض ومستشعرًا حيًا. يوفر التصميم المعياري تشابكًا بسيطًا وموثوقًا وسهل الصيانة.
3. التصور/الكفاءة العالية:
إن تصميم فصل الفاصل البصري والتسليم السريع والتصميم المعياري الشامل يجعل تجميع النظام الكهربائي الكامل سريعًا وسهلاً.
يسمح الهيكل المتكامل بتنفيذ جميع أنواع متطلبات الإغلاق داخل وحدة واحدة، مما يقلل من مخاطر فشل القفل الناجم عن مشكلات عملية التجميع في النظام الكهربائي الكامل. 4. الاستقرار/المتانة:
توفر آلية المغناطيس الدائم الزنبركي الاختيارية عمرًا ميكانيكيًا طويلًا. يوفر قاطع الفراغ المحكم مقاومة للغبار وأداء عزل عالي.

المعايير الفنية للمنتج
الجهد المقدر: 12 كيلو فولت
جهد تحمل تردد الطاقة لمدة دقيقة واحدة: 42 كيلو فولت
جهد تحمل نبضات البرق: 75/85 كيلو فولت
التيار المقدر: 630-1250 أمبير (وحدة التغذية)
التردد المقدر: 50/60 هرتز
تيار قطع الدائرة القصيرة المقدر: 25 كيلو أمبير/31.5 كيلو أمبير
القدرة المقدرة على تحمل التيار لفترة قصيرة: 25 كيلو أمبير/31.5 كيلو أمبير
ذروة تحمل التيار المقدرة: 50 كيلو أمبير/63 كيلو أمبير
دورات قطع تيار الدائرة القصيرة المقدرة: 30
العمر الميكانيكي: 10000 دورة (قاطع الدائرة)
جهد تحمل تردد الطاقة للدوائر المساعدة: 2000 فولت
630-1250A (السطر الوارد)
3000 دورة (مفتاح الفصل/التأريض)
100000 دورة (قاطع الدائرة)

هيكل المفاتيح الكهربائية الثابتة المطبق:
الخزانة مصنوعة من صفائح فولاذية مطلية بالألمنيوم والزنك مقاس 2.0 مم مثنية ومجمعة للحصول على قوة عالية وخفيفة الوزن ومقاومة ممتازة للتآكل. وهي مقسمة إلى حجرات مستقلة ذات جهد منخفض، ومقصورات قضبان التوصيل، ومقصورات المفاتيح، ومقصورات الكابلات.
