قبل التعبئة، يخضع كل جهاز ACB لفحص الأسلاك النهائي

انتهى قواطع دوائر الهواء لا ينتقل مباشرة من خط التجميع إلى صندوق الشحن. بين هاتين النقطتين هناك خطوة لا تظهر في معظم صور المنتج: يتم تركيب الكسارة في حجرة الاختبار، وتوصيلها بالأسلاك، وتشغيلها خلال مجموعة كاملة من العمليات قبل أن يقرر أي شخص أنها جاهزة للتعبئة.

ماذا يحدث قبل أن يغادر الكسارة منطقة التجميع

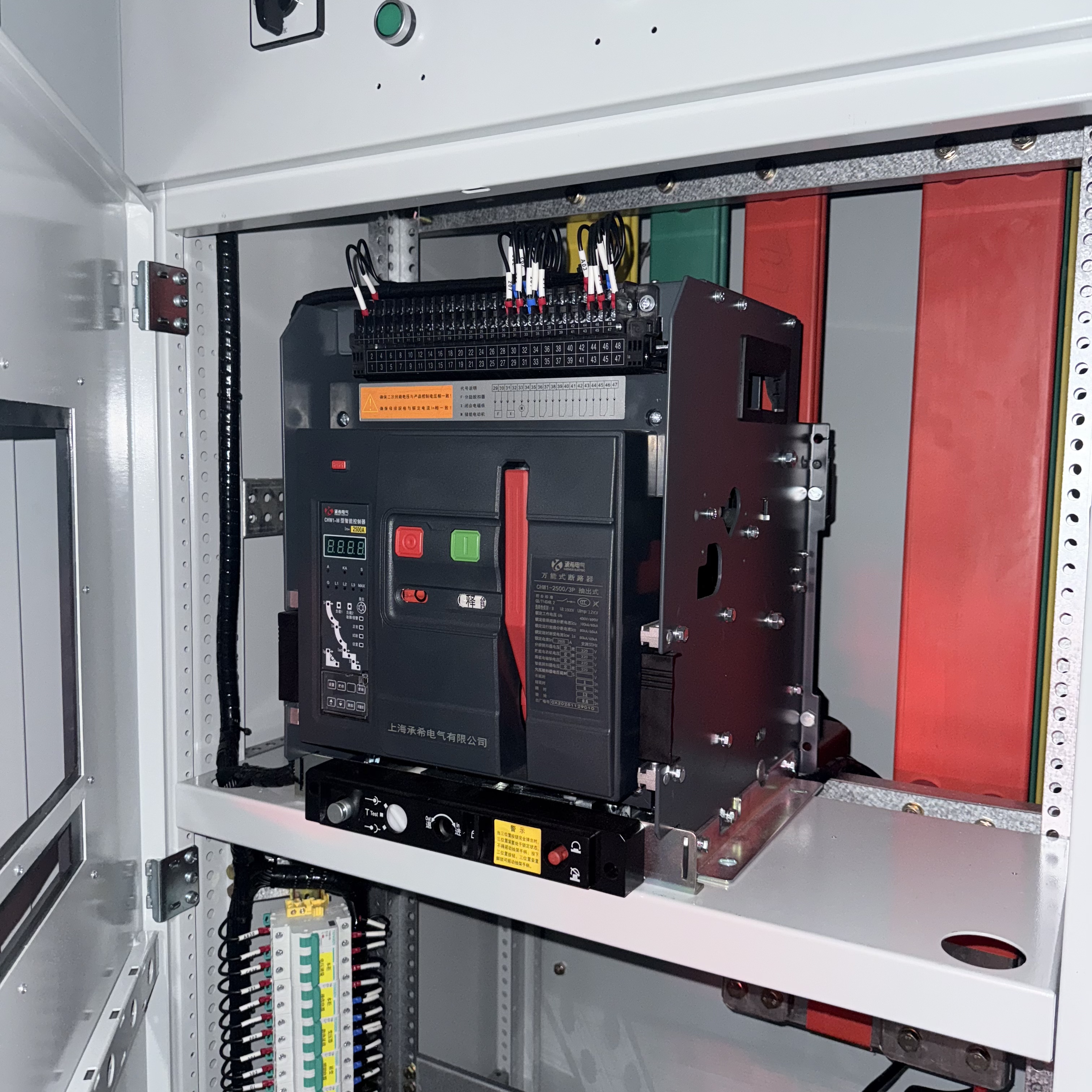

بمجرد خروج الكسارة من سلسلة CHW1 من خط التجميع، يتم وضعها في حاجز مقصورة مماثل لتلك التي سيتم وضعها في النهاية في موقع العميل. يتم توصيل دائرة التحكم الثانوية أولاً، طرفًا تلو الآخر، مقابل مخطط الأسلاك المثبت في الجزء العلوي من الوحدة. هذا هو صف من المحطات المرقمة المرئية أعلى القاطع، كل منها يحمل وظيفة إشارة محددة - جهات الاتصال المساعدة، وإخراج الإنذار، وملف الإغلاق، وتحرير الجهد المنخفض، وما إلى ذلك. إن الحصول على هذه الأسلاك بشكل صحيح لا يقل أهمية عن المسار الحالي الرئيسي، نظرًا لأن القاطع الذي يتعطل أو يغلق بشكل صحيح ولكنه يبلغ عن إشارة الحالة الخاطئة مرة أخرى إلى لوحة المفاتيح الكهربائية يخلق نوعًا مختلفًا من المشاكل للعميل أسفل الخط.

اختبار الوظيفة قبل مسح الكسارة

بعد توصيل الأسلاك، يقوم الفنيون بتشغيل القاطع خلال تسلسله الميكانيكي والكهربائي الكامل. يتم استخدام الأزرار الحمراء والخضراء الموجودة على اللوحة الأمامية لفتح وإغلاق القاطع بشكل متكرر، مما يؤكد استجابة آليات الرحلة والإغلاق كما هو متوقع. يتم فحص مفتاح موضع الاختبار/الخدمة/قطع الاتصال الموجود في قاعدة الوحدة في كل موضع، والتحقق من أن آلية الأرفف تتحرك بسلاسة بين حالات الاتصال والاختبار والسحب بالكامل. يتم فحص وحدة التحكم الرقمية الموجودة على الشاشة الأمامية مقابل الإعداد الحالي المقدر لتلك الوحدة، ويتم التأكد من إعادة ضبط مؤشرات الخطأ بشكل صحيح بعد رحلة يدوية. فقط بعد مرور الكسارة عبر هذا التسلسل الكامل، يتم فصلها عن منصة الاختبار ونقلها إلى منطقة التدريج.

من مقعد الاختبار إلى أرضية التدريج

هذه هي النقطة التي تأتي منها الوحدات المصطفة على قواعد خشبية فردية. يتم نقل كل قاطع يقوم بفحص الأسلاك والوظائف الخاصة به خارج منطقة الاختبار ويتم وضعه على مزلاقه الخاص على أرضية الورشة، في انتظار المرحلة التالية - عملية التعبئة بالإطار الخشبي التي تجعل كل وحدة جاهزة للنقل لمسافات طويلة. عادةً ما تكون رؤية صف من الكسارات الجاهزة التي تم تنظيمها بهذه الطريقة علامة على أن الدفعة قد اجتازت الاختبار معًا وتتجه نحو التعبئة كمجموعة، بدلاً من واحدة تلو الأخرى.

لماذا لا يتم تخطي هذه الخطوة

من الممكن أن يكون للقاطع الذي يبدو مجمعًا بشكل صحيح خطأ في الأسلاك في الكتلة الطرفية الثانوية، أو آلية الأرفف التي ترتبط قليلاً في موضع واحد ولكن ليس في موضع آخر. لن تكون أي من هذه المشكلات مرئية من الخارج بمجرد وجود الوحدة في صندوق الشحن الخاص بها. إن تشغيل الأسلاك الكاملة وتسلسل الوظائف قبل أن يصل القاطع إلى أرضية التدريج هو ما يلفت الانتباه إلى هذا النوع من المشكلات بينما لا يزال من الممكن تصحيحه على الفور، وليس بعد أن يقوم العميل بالفعل بتثبيت الوحدة. بالنسبة للمنتج الذي يكون الغرض فيه بالكامل هو حماية المعدات النهائية أثناء حدوث خطأ، يتم التعامل مع التأكد من أن كل مسار إشارة وكل موضع ميكانيكي يتصرف كما تم تصميمه كجزء قياسي من تجهيز الدفعة لمغادرة المصنع، وليس كخطوة إضافية اختيارية.

دفعات من سلسلة CHW1 قواطع قم بتنفيذ نفس التسلسل بغض النظر عن الوجهة، سواء كانوا متوجهين إلى مجمع المفاتيح الكهربائية المحلي أو أحد أسواق التصدير التي تشحن إليها الشركة حاليًا. لا تميز أرضية التدريج بين الطلبات في هذه المرحلة - فكل وحدة تجلس على مزلقتها قد خضعت بالفعل لنفس فحص الأسلاك قبل أن تصل إلى هناك.
