قاطع دائرة الهواء (ACB)

يوفر قاطع الدائرة الإطارية من سلسلة CHW1 (3P) الحماية لأنظمة الطاقة المهمة. نحن نقدم تغطية تيار واسعة للغاية من 200 أمبير إلى 6300 أمبير، مع قدرة كسر تصل إلى 120 كيلو أمبير. نحن لسنا شركة مصنعة فحسب، بل نقدم أيضًا حلولاً على مستوى النظام، ونخصص لك ضمانات موثوقة بعمق بدءًا من المعلمات ووصولاً إلى التطبيقات.
تم تصميم قاطع الدائرة الإطارية CHW1 Series 3P لتوفير حماية موثوقة لأنظمة الطاقة المهمة في التطبيقات الصناعية والتجارية وتطبيقات المرافق. تم تصميمه بتغطية تيار واسعة جدًا تتراوح من 200 أمبير إلى 6300 أمبير، وهو يوفر قدرة كسر عالية تصل إلى 120 كيلو أمبير، مما يضمن أداءً قويًا حتى في ظل الظروف الصعبة.

باعتبارها قاطع دائرة هوائي ثابت ومعتمد من CE، فإن سلسلة CHW1 مناسبة لمجموعة متنوعة من تكوينات التثبيت ويمكن تخصيصها لتلبية متطلبات النظام المحددة. يسمح تصميمها المعياري بسهولة التكامل مع اللوحات الكهربائية الموجودة، مما يجعلها مثالية للتركيبات الجديدة بالإضافة إلى مشاريع التعديل التحديثي.

بالإضافة إلى توفير قواطع عالية الجودة، فإننا نقدم حلولاً على مستوى النظام مصممة خصيصًا لتلبية احتياجاتك. بدءًا من تحسين المعلمات وحتى التخصيص الخاص بالتطبيقات، يضمن فريقنا حماية موثوقة وكفاءة تشغيلية للبنية التحتية الكهربائية لديك. يتم اختبار كل قاطع CHW1 بدقة لتلبية المعايير الدولية، مما يوفر أداءً وأمانًا على المدى الطويل.

مثالي للمنشآت الصناعية واسعة النطاق والمباني التجارية وشبكات توزيع الطاقة الحيوية، يجمع قاطع الدائرة الإطارية من سلسلة CHW1 بين ميزات الحماية المتقدمة والمرونة وسهولة التركيب. سواء كنت تحتاج إلى تكوين ثابت أو على شكل درج، فإن هذا القاطع يوفر حماية يمكن الاعتماد عليها من التحميل الزائد وقصر الدائرة والخطأ مع دعم تخصيص النظام لتحسين التحكم التشغيلي.

حماية احترافية لمصادر الطاقة: قاطع دائرة إطار سلسلة CHW1 4P. يغطي نطاقًا واسعًا من التيار من 200 أمبير إلى 6300 أمبير، مع قدرة كسر قصوى تصل إلى 120 كيلو أمبير، ويمكنه بسهولة تلبية متطلبات التوزيع والحماية المتنوعة. يعد دعم التخصيص الشامل للمعلمات أساسًا متينًا لبناء نظام طاقة آمن ومستقر.
تم تصميم قاطع الدائرة الكهربائية ذو الإطار 4P من سلسلة CHW1 ليكون بمثابة أساس ثابت لأنظمة الطاقة الحديثة حيث تكون السلامة والاستمرارية ضرورية.

تغطي سلسلة CHW1 نطاقًا واسعًا من التيار من 200 أمبير إلى 6300 أمبير، وتتكيف بسلاسة مع متطلبات التوزيع المتنوعة، بدءًا من المنشآت التجارية الكبيرة وحتى المنشآت الصناعية الصعبة. أثناء التشغيل العادي، فإنه يدعم تدفق الطاقة المستقر، بينما في الظروف غير الطبيعية يستجيب بشكل حاسم لحماية المعدات النهائية وتقليل تعطل النظام. يساعد هذا التوازن المستخدمين على الحفاظ على الثقة في البنية التحتية للطاقة الخاصة بهم دون تدخل يدوي مستمر.

يوفر تصميم الإطار ذو الأربعة أقطاب حماية معززة في الأنظمة التي تتطلب تحكمًا وعزلًا شاملين. إن هيكلها القوي مناسب للتشغيل على المدى الطويل في البيئات الصعبة، مما يدعم الأداء الموثوق به عبر ظروف التحميل المختلفة.

إحدى نقاط القوة الرئيسية لسلسلة CHW1 هي دعمها للتخصيص الشامل للمعلمات. تسمح هذه المرونة للمستخدمين بتكوين إعدادات الحماية التي تتوافق بشكل وثيق مع احتياجات النظام في العالم الحقيقي، مما يشكل حلاً مخصصًا وموثوقًا لحماية الطاقة.

يتميز بوحدة تحكم حماية إلكترونية ثلاثية الطور - جهاز توزيع طاقة منخفض الجهد عالي الأداء مع شاشة رقمية مدمجة، وتحكم بضغطة زر (إيقاف أحمر/بدء أخضر)، ومؤشر مخصص لتخزين الطاقة. تم تصميمه لأنظمة الطاقة المتوسطة والكبيرة (مثل المنشآت الصناعية والمباني التجارية ومحطات الطاقة الكهروضوئية)، فهو يدمج الحماية الدقيقة من الحمل الزائد/الدائرة القصيرة، ومراقبة المعلمات الكهربائية في الوقت الفعلي، ووظائف تسجيل الأخطاء. يدعم تصميمه المعياري التكوين المرن (على سبيل المثال، التثبيت الثابت/السحب) ويمكن أن يحل محل قواطع الإطارات التقليدية بقدرات الإدارة الذكية المحسنة، مما يجعله مثاليًا لشبكات توزيع الطاقة الذكية الحديثة.

تم تصميم قاطع الإطار الذكي CHW1-1600 3P 1600A لأنظمة توزيع الطاقة الحديثة التي تتطلب الدقة والرؤية والتحكم الذكي. تم تصميمه حول وحدة تحكم حماية إلكترونية ثلاثية الطور، وهو يوفر حماية موثوقة للجهد المنخفض مع دعم الإدارة الذكية للنظام.

يدمج هذا القاطع حماية دقيقة من الحمل الزائد والدائرة القصيرة مع مراقبة المعلمات الكهربائية في الوقت الفعلي، مما يسمح للمستخدمين بفهم ظروف تشغيل النظام بوضوح في لمحة. تعمل الشاشة الرقمية المدمجة وأزرار التحكم بالضغط - بما في ذلك أزرار التوقف الحمراء والبدء الخضراء - على جعل التشغيل اليومي أمرًا بديهيًا، مما يقلل من خطر سوء التشغيل أثناء الاستخدام الروتيني أو الصيانة. يعمل مؤشر تخزين الطاقة المخصص على تحسين الوعي التشغيلي والسلامة.

مصمم لأنظمة الطاقة المتوسطة والكبيرة الحجم مثل المنشآت الصناعية والمباني التجارية ومحطات الطاقة الكهروضوئية، يدعم CHW1-1600 التشغيل المستقر في ظل ظروف التحميل المعقدة. يسمح هيكلها المعياري بالتكوين المرن، بما في ذلك التثبيت الثابت أو السحب، مما يتيح التكامل السلس في إعدادات توزيع الطاقة الحالية.

قاطع دائرة الهواء من سلسلة ACB CHW1-2000، مصمم لحماية النظام الكهربائي والتحكم فيه. تشتمل المكونات الرئيسية على: زر إعادة ضبط الخطأ، وزر الكسر، ومقبض التبديل (للتحكم في الدائرة)، ومقبض تخزين الطاقة، ونافذة مؤشر الإغلاق/الفتح (لإظهار حالة التشغيل)، ونافذة تعليمات إطلاق الطاقة. كما أنه يتميز بشاشة رقمية للمراقبة في الوقت الفعلي، مما يجعله مناسبًا لأنظمة توزيع الطاقة المتوسطة والكبيرة (مثل المنشآت الصناعية والتجارية) التي تتطلب حماية موثوقة من الحمل الزائد/ماس كهربائى ورؤية تشغيلية.

تم تصميم قاطع الدائرة الهوائية من سلسلة ACB CHW1-2000 لتوفير حماية موثوقة وتحكم دقيق لأنظمة توزيع الطاقة الكهربائية الحديثة. تم تصميمه للتطبيقات المتوسطة إلى واسعة النطاق، وهو يدعم التشغيل المستقر في المنشآت الصناعية والمرافق التجارية وغيرها من البيئات الصعبة حيث تكون السلامة والرؤية أمرًا بالغ الأهمية.

هذه السلسلة مجهزة بمجموعة شاملة من المكونات التشغيلية، بما في ذلك زر إعادة ضبط الخطأ، وزر الكسر، ومقبض تبديل الدائرة، ومقبض تخزين الطاقة. تسمح نوافذ مؤشر الإغلاق والفتح الواضحة للمستخدمين بتأكيد حالة التشغيل على الفور، بينما تعمل نافذة تعليمات إطلاق الطاقة على تحسين السلامة أثناء التشغيل والصيانة. تساعد هذه الميزات على تقليل سوء التشغيل وتبسيط الإدارة اليومية للنظام.

توفر الشاشة الرقمية المدمجة مراقبة فورية للمعلمات الكهربائية الرئيسية، مما يمنح المستخدمين وعيًا أكبر بظروف النظام ويتيح الاستجابة بشكل أسرع للمواقف غير الطبيعية. يوفر القاطع حماية يمكن الاعتماد عليها من الحمل الزائد والدائرة القصيرة، مما يدعم سلامة المعدات على المدى الطويل واستقرار النظام.

يدعم CHW1-6300 3P ACB كلاً من خيارات السحب والتركيب الثابت، مما يسمح بالتكامل المرن في إعدادات توزيع الطاقة المختلفة. بفضل تصميمه القوي ورؤية التشغيل الذكية، يعد قاطع الدائرة الهوائية من سلسلة CHW1 حلاً يمكن الاعتماد عليه لأنظمة توزيع الطاقة الحديثة التي تتطلب الموثوقية والتحكم والقدرة على التكيف.

تتوفر سلسلة CHW1-2000~6300 (DW45)/CHW1-1600-3P/4P-200A~1600A من قواطع الدائرة العالمية الذكية (المشار إليها فيما يلي باسم قواطع الدائرة) في كل من الإصدارات من نوع الدرج والنوع الثابت. وهي مناسبة للاستخدام في شبكات توزيع الطاقة التي تعمل بتردد 50/60 هرتز تيار متردد، مع جهد تشغيل مقدر من 400 فولت إلى 690 فولت وتيار تشغيل مقدر من 400 إلى 6300 أمبير. يقومون بتوزيع الطاقة وحماية الدوائر ومعدات الطاقة من الأحمال الزائدة والجهد المنخفض والدوائر القصيرة والأعطال الأرضية والمخاطر الأخرى.

التطبيق ونطاق الاستخدام:
تعتبر قواطع الدائرة العالمية الذكية من سلسلة CHW (المشار إليها فيما يلي باسم قواطع الدائرة) مناسبة للاستخدام في شبكات توزيع الطاقة التي تعمل عند تيار متردد 50/60 هرتز، مع جهد تشغيل مقدر من 400 فولت إلى 690 فولت وتيار تشغيل مقدر من 400 إلى 6300 أمبير. يقومون بتوزيع الطاقة وحماية الدوائر ومعدات الطاقة من الأحمال الزائدة والجهد المنخفض والدوائر القصيرة والأعطال الأرضية والمخاطر الأخرى. تستخدم قواطع الدائرة وحدات تحكم ذكية ذات حماية انتقائية دقيقة وتعدد الوظائف، مما يوفر ميزات حماية شاملة. وهي مناسبة بشكل خاص لشبكات التوزيع التي تتطلب تحسين موثوقية إمدادات الطاقة ومنع انقطاع التيار الكهربائي غير الضروري. تتميز وحدات التحكم الذكية 2H و3H بواجهة اتصال لسهولة الاتصال بناقل المجال، مما يتيح الاستشعار عن بعد، والتعديل عن بعد، والتحكم عن بعد، والاتصال عن بعد، وتلبية متطلبات التحكم الآلي. يوفر محول تيار التسرب ووحدة التحكم الذكية المقابلة حماية من التسرب. يمكن أيضًا استخدام قواطع الدائرة ذات تيار التشغيل المقدر بـ 1000 أمبير أو أقل في شبكات التيار المتردد 50 هرتز و400 فولت لحماية المحركات من الحمل الزائد والدائرة القصيرة والجهد المنخفض والأخطاء الأرضية. في الظروف العادية، يمكن استخدامها أيضًا لبدء تشغيل المحرك بشكل غير متكرر.

تحتوي قواطع الدائرة على وظيفة عزل، يرمز لها بـ "/*".

يتوافق قاطع الدائرة مع المعايير التالية:
IEC 60947-1 وGB/T 14048.1 المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض - المبادئ العامة
IEC 60947-2 وGB/T 14048.2 المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض - قواطع الدائرة ذات الجهد المنخفض
IEC 60947-4-1 وGB/T 14048.4 المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض - الموصلات الكهروميكانيكية ومشغلات المحركات
GB/T 2421.1 نظرة عامة وإرشادات للاختبار البيئي للمنتجات الكهربائية والإلكترونية
GB/T 14597 الظروف المناخية والبيئية على ارتفاعات مختلفة للمنتجات الكهربائية

متطلبات بيئة التثبيت:

درجة الحرارة المحيطة: من -5 درجات مئوية إلى +40 درجة مئوية، بمتوسط ​​درجة حرارة لا يتجاوز +35 درجة مئوية على مدار 24 ساعة. يلزم خفض التصنيف عند درجات حرارة محيطة أعلى من +40 درجة مئوية. راجع دليل المستخدم لمعرفة معامل خفض التصنيف.

الرطوبة النسبية: عند درجة حرارة قصوى تبلغ +40 درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50%. يُسمح برطوبة نسبية أعلى في درجات الحرارة المنخفضة، على سبيل المثال، 90% عند 20 درجة مئوية.

الارتفاع: ≤2000 متر. بالنسبة للارتفاعات التي تتجاوز 2000 متر، راجع دليل المستخدم لمعرفة عوامل التخفيض.
متطلبات التثبيت: قم بتثبيت قاطع الدائرة بميل رأسي قدره ≤5°.
درجة التلوث: المستوى 3
فئة الاستخدام: ب
البيئة الكهرومغناطيسية المطبقة: ب
مستوى الحماية: عند تركيب قاطع الدائرة في خزانة ذات إطار باب، يصل مستوى الحماية إلى IP40.
يجب تركيب قاطع الدائرة في بيئة جافة خالية من الغبار الموصل والغازات المسببة للتآكل والوسائط المتفجرة.

مميزات المنتج
المعايير المتوافقة
·GB/T14048.1 عام
· قواطع الدائرة GB/T14048.2
·IEC 60947-1 عام
· قواطع الدائرة IEC 60947-2

درجة الحرارة المحيطة
· يمكن أن تعمل هذه السلسلة لفترات طويلة ضمن درجات الحرارة المحيطة والتشغيلية العادية بين -5درجة مئوية و40درجة مئوية.
· بالنسبة لدرجات حرارة التشغيل التي تتجاوز 40درجة مئوية (أكثر من 60درجة مئوية لحماية المحرك)، يرجى الرجوع إلى متطلبات خفض درجة الحرارة أو الاتصال بنا. درجة حرارة التخزين: -20درجة مئوية إلى 70درجة مئوية

ارتفاع
يجب ألا يتجاوز ارتفاع التشغيل الطبيعي 2000 متر.
إذا كان التثبيت مطلوبًا على ارتفاع يتجاوز 2000 متر، فارجع إلى جدول عامل تخفيض الارتفاع.
درجة التلوث
يعمل هذا المنتج في بيئات التلوث من الدرجة 3 (البيئات الصناعية) كما هو محدد في المواصفة IEC 60947-1 و60664-1.
رطوبة

يتطلب التشغيل العادي ما يلي:
عند درجة حرارة الهواء المحيط 40درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50%. إذا كانت درجة الحرارة أقل، يُسمح بالتشغيل عند رطوبة نسبية أعلى.
متوسط الرطوبة النسبية في الشهر الأكثر رطوبة هو 90%.
يجب أن يؤخذ في الاعتبار تأثير التكثيف على سطح المنتج على أداء المنتج.
درجة الحماية
يتمتع جسم قاطع الدائرة بتصنيف حماية IP يبلغ IP20.
قواطع الدائرة المثبتة في المفاتيح الكهربائية:
قواطع الدائرة مع مقابض التبديل: IP40
قواطع الدائرة ذات آليات التشغيل الكهربائية: IP40

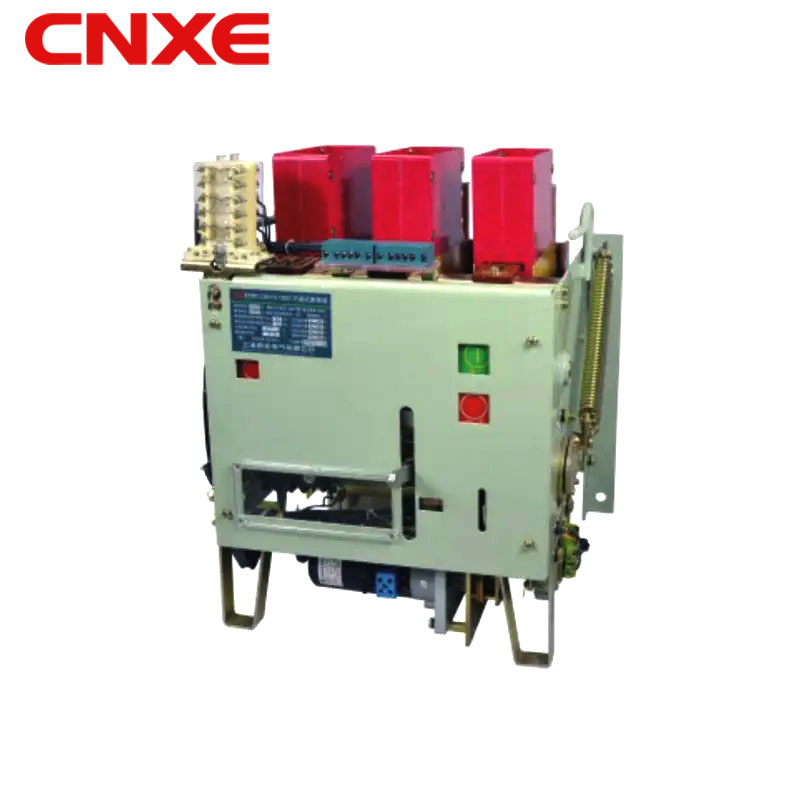

قواطع الدائرة الكهربائية العالمية ذات الجهد المنخفض من سلسلة DW15 هي أجهزة كهربائية عالية الأداء تستخدم على نطاق واسع في التطبيقات الصناعية والتجارية. وتتمثل وظيفتها الأساسية في حماية الدوائر من الأعطال مثل الأحمال الزائدة والدوائر القصيرة، مما يضمن التشغيل الآمن لأنظمة الطاقة.

تتميز قواطع الدائرة هذه بقدرات تحكم ذكية، مما يتيح التحكم عن بعد والإدارة الآلية من خلال التشغيل الكهربائي. تصميمها المدمج يسهل التركيب في خزائن التوزيع، مما يوفر المساحة. علاوة على ذلك، فهي توفر قدرة كسر ممتازة، مما يتيح انقطاعًا سريعًا للطاقة في حالة حدوث خطأ، مما يقلل من تلف المعدات ومدة الانقطاع.

توفر قواطع الدائرة من سلسلة DW15 أيضًا مجموعة متنوعة من وظائف الحماية، مثل حماية التيار الزائد والجهد المنخفض، مما يسمح بتكوين مرن لتلبية متطلبات التطبيقات المتنوعة. إن موثوقيتها واستقرارها تجعلها مكونًا لا غنى عنه في أنظمة توزيع الطاقة ذات الجهد المنخفض.
