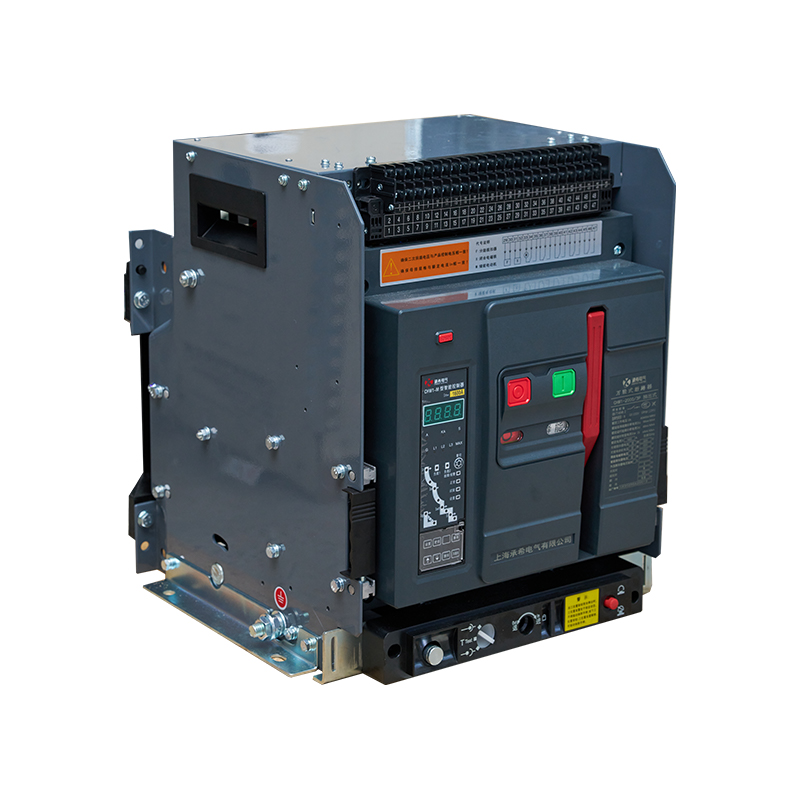

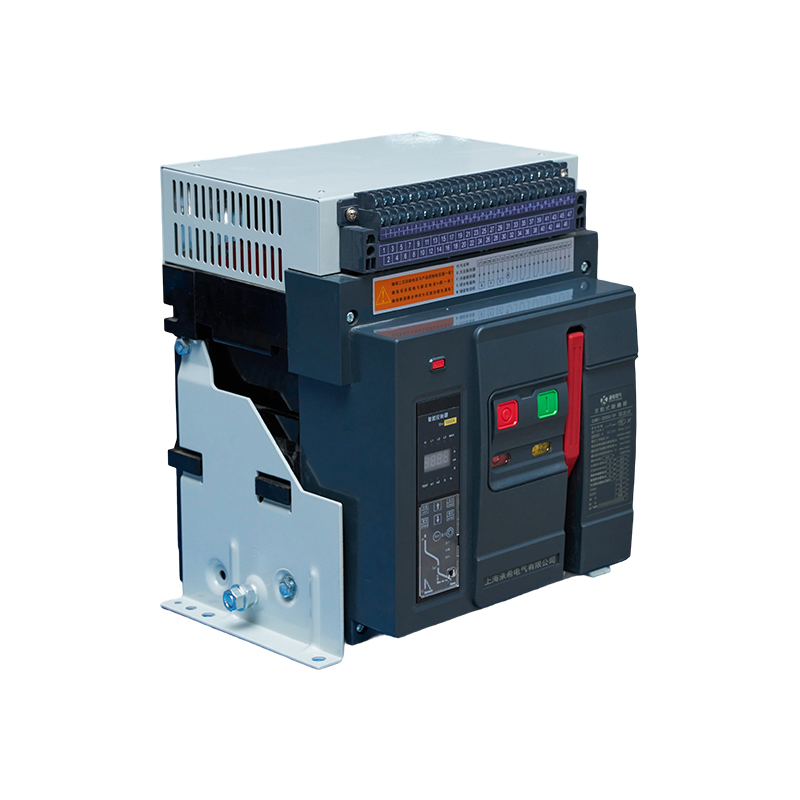

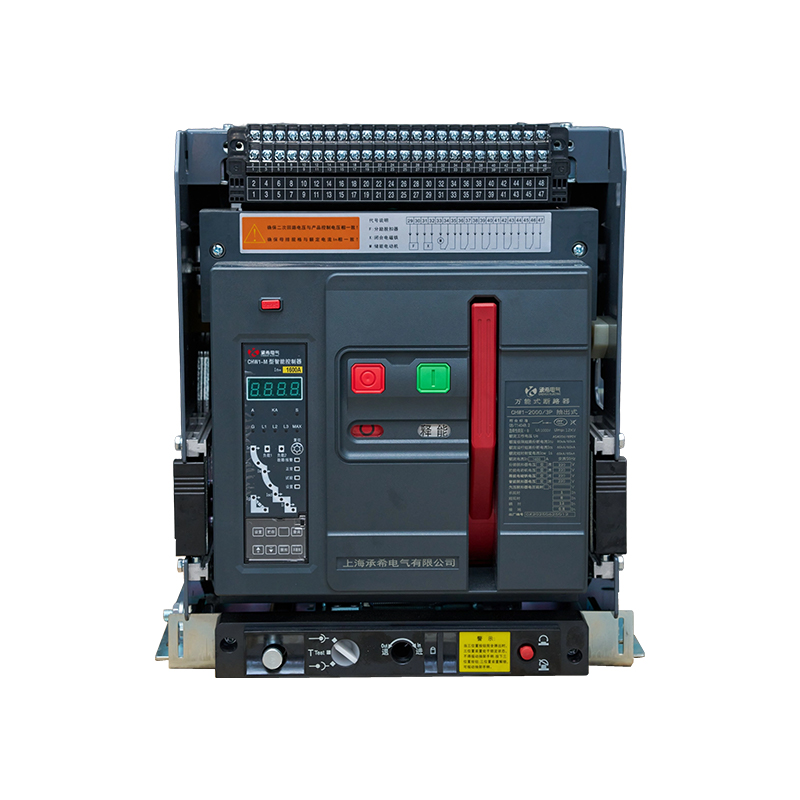

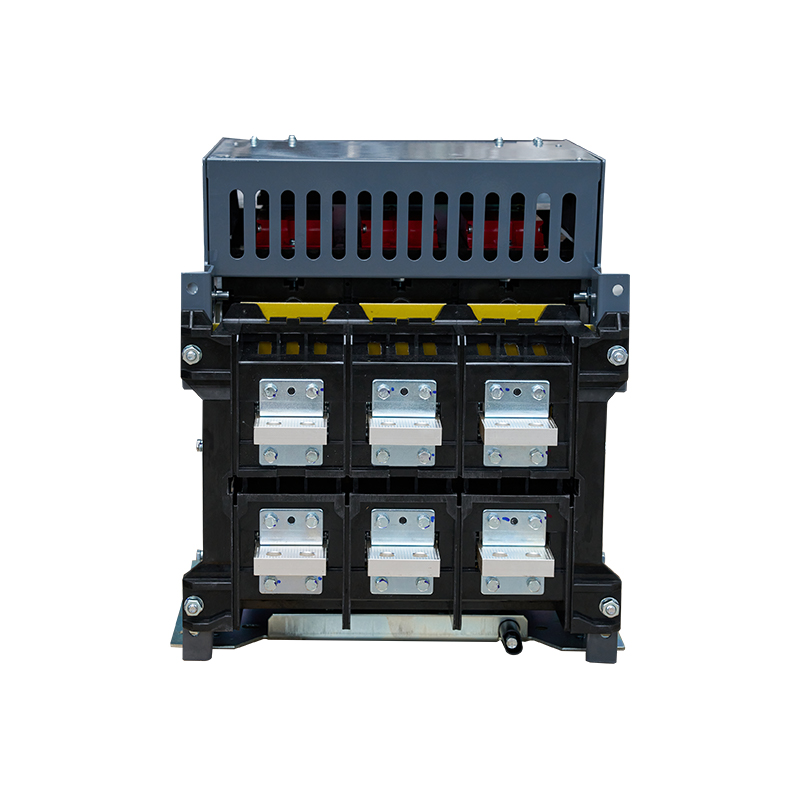

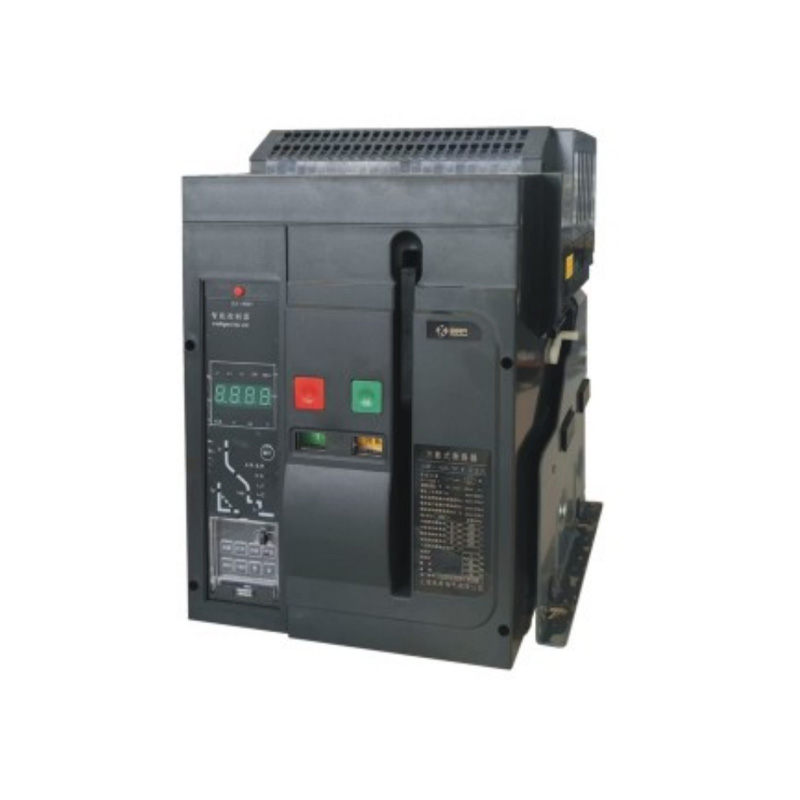

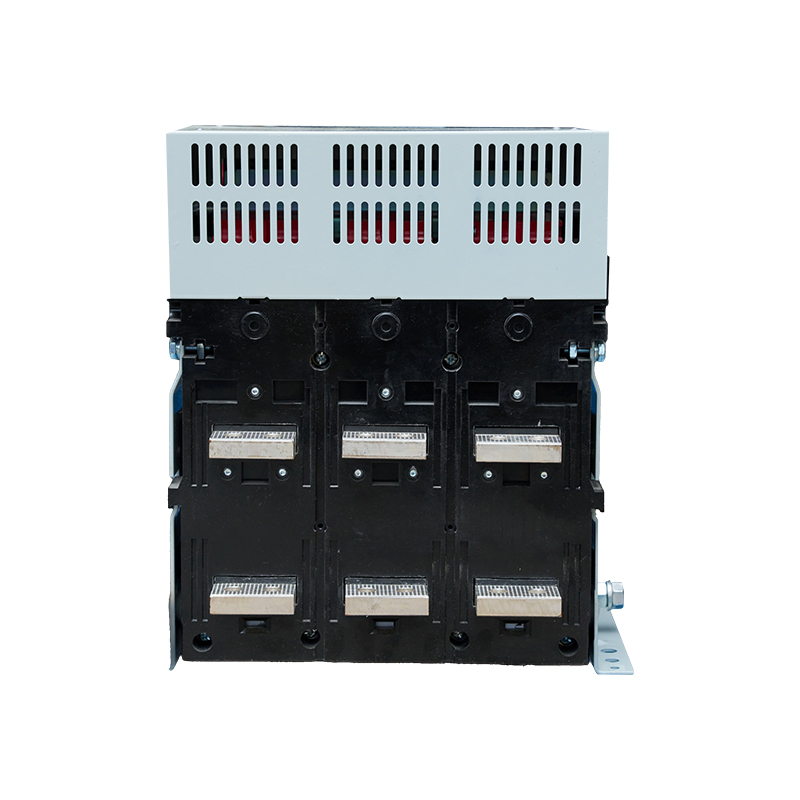

قواطع دوائر وملحقات عالمية ذكية من سلسلة CHW1-2000~6300(DW45)/CHW1-1600(DW450)

تتوفر سلسلة CHW1-2000~6300 (DW45)/CHW1-1600-3P/4P-200A~1600A من قواطع الدائرة العالمية الذكية (المشار إليها فيما يلي باسم قواطع الدائرة) في كل من الإصدارات من نوع الدرج والنوع الثابت. وهي مناسبة للاستخدام في شبكات توزيع الطاقة التي تعمل بتردد 50/60 هرتز تيار متردد، مع جهد تشغيل مقدر من 400 فولت إلى 690 فولت وتيار تشغيل مقدر من 400 إلى 6300 أمبير. يقومون بتوزيع الطاقة وحماية الدوائر ومعدات الطاقة من الأحمال الزائدة والجهد المنخفض والدوائر القصيرة والأعطال الأرضية والمخاطر الأخرى.

التطبيق ونطاق الاستخدام:
تعتبر قواطع الدائرة العالمية الذكية من سلسلة CHW (المشار إليها فيما يلي باسم قواطع الدائرة) مناسبة للاستخدام في شبكات توزيع الطاقة التي تعمل عند تيار متردد 50/60 هرتز، مع جهد تشغيل مقدر من 400 فولت إلى 690 فولت وتيار تشغيل مقدر من 400 إلى 6300 أمبير. يقومون بتوزيع الطاقة وحماية الدوائر ومعدات الطاقة من الأحمال الزائدة والجهد المنخفض والدوائر القصيرة والأعطال الأرضية والمخاطر الأخرى. تستخدم قواطع الدائرة وحدات تحكم ذكية ذات حماية انتقائية دقيقة وتعدد الوظائف، مما يوفر ميزات حماية شاملة. وهي مناسبة بشكل خاص لشبكات التوزيع التي تتطلب تحسين موثوقية إمدادات الطاقة ومنع انقطاع التيار الكهربائي غير الضروري. تتميز وحدات التحكم الذكية 2H و3H بواجهة اتصال لسهولة الاتصال بناقل المجال، مما يتيح الاستشعار عن بعد، والتعديل عن بعد، والتحكم عن بعد، والاتصال عن بعد، وتلبية متطلبات التحكم الآلي. يوفر محول تيار التسرب ووحدة التحكم الذكية المقابلة حماية من التسرب. يمكن أيضًا استخدام قواطع الدائرة ذات تيار التشغيل المقدر بـ 1000 أمبير أو أقل في شبكات التيار المتردد 50 هرتز و400 فولت لحماية المحركات من الحمل الزائد والدائرة القصيرة والجهد المنخفض والأخطاء الأرضية. في الظروف العادية، يمكن استخدامها أيضًا لبدء تشغيل المحرك بشكل غير متكرر.

تحتوي قواطع الدائرة على وظيفة عزل، يرمز لها بـ "/*".

يتوافق قاطع الدائرة مع المعايير التالية:
IEC 60947-1 وGB/T 14048.1 المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض - المبادئ العامة
IEC 60947-2 وGB/T 14048.2 المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض - قواطع الدائرة ذات الجهد المنخفض
IEC 60947-4-1 وGB/T 14048.4 المفاتيح الكهربائية ومعدات التحكم ذات الجهد المنخفض - الموصلات الكهروميكانيكية ومشغلات المحركات
GB/T 2421.1 نظرة عامة وإرشادات للاختبار البيئي للمنتجات الكهربائية والإلكترونية
GB/T 14597 الظروف المناخية والبيئية على ارتفاعات مختلفة للمنتجات الكهربائية

متطلبات بيئة التثبيت:

درجة الحرارة المحيطة: من -5 درجات مئوية إلى +40 درجة مئوية، بمتوسط ​​درجة حرارة لا يتجاوز +35 درجة مئوية على مدار 24 ساعة. يلزم خفض التصنيف عند درجات حرارة محيطة أعلى من +40 درجة مئوية. راجع دليل المستخدم لمعرفة معامل خفض التصنيف.

الرطوبة النسبية: عند درجة حرارة قصوى تبلغ +40 درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50%. يُسمح برطوبة نسبية أعلى في درجات الحرارة المنخفضة، على سبيل المثال، 90% عند 20 درجة مئوية.

الارتفاع: ≤2000 متر. بالنسبة للارتفاعات التي تتجاوز 2000 متر، راجع دليل المستخدم لمعرفة عوامل التخفيض.
متطلبات التثبيت: قم بتثبيت قاطع الدائرة بميل رأسي قدره ≤5°.
درجة التلوث: المستوى 3
فئة الاستخدام: ب
البيئة الكهرومغناطيسية المطبقة: ب
مستوى الحماية: عند تركيب قاطع الدائرة في خزانة ذات إطار باب، يصل مستوى الحماية إلى IP40.
يجب تركيب قاطع الدائرة في بيئة جافة خالية من الغبار الموصل والغازات المسببة للتآكل والوسائط المتفجرة.

مميزات المنتج
المعايير المتوافقة
·GB/T14048.1 عام
· قواطع الدائرة GB/T14048.2
·IEC 60947-1 عام
· قواطع الدائرة IEC 60947-2

درجة الحرارة المحيطة
· يمكن أن تعمل هذه السلسلة لفترات طويلة ضمن درجات الحرارة المحيطة والتشغيلية العادية بين -5درجة مئوية و40درجة مئوية.
· بالنسبة لدرجات حرارة التشغيل التي تتجاوز 40درجة مئوية (أكثر من 60درجة مئوية لحماية المحرك)، يرجى الرجوع إلى متطلبات خفض درجة الحرارة أو الاتصال بنا. درجة حرارة التخزين: -20درجة مئوية إلى 70درجة مئوية

ارتفاع
يجب ألا يتجاوز ارتفاع التشغيل الطبيعي 2000 متر.
إذا كان التثبيت مطلوبًا على ارتفاع يتجاوز 2000 متر، فارجع إلى جدول عامل تخفيض الارتفاع.
درجة التلوث
يعمل هذا المنتج في بيئات التلوث من الدرجة 3 (البيئات الصناعية) كما هو محدد في المواصفة IEC 60947-1 و60664-1.
رطوبة

يتطلب التشغيل العادي ما يلي:
عند درجة حرارة الهواء المحيط 40درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50%. إذا كانت درجة الحرارة أقل، يُسمح بالتشغيل عند رطوبة نسبية أعلى.
متوسط الرطوبة النسبية في الشهر الأكثر رطوبة هو 90%.
يجب أن يؤخذ في الاعتبار تأثير التكثيف على سطح المنتج على أداء المنتج.
درجة الحماية
يتمتع جسم قاطع الدائرة بتصنيف حماية IP يبلغ IP20.
قواطع الدائرة المثبتة في المفاتيح الكهربائية:
قواطع الدائرة مع مقابض التبديل: IP40
قواطع الدائرة ذات آليات التشغيل الكهربائية: IP40
