قاطع الدائرة الغازي بفولتية عالية

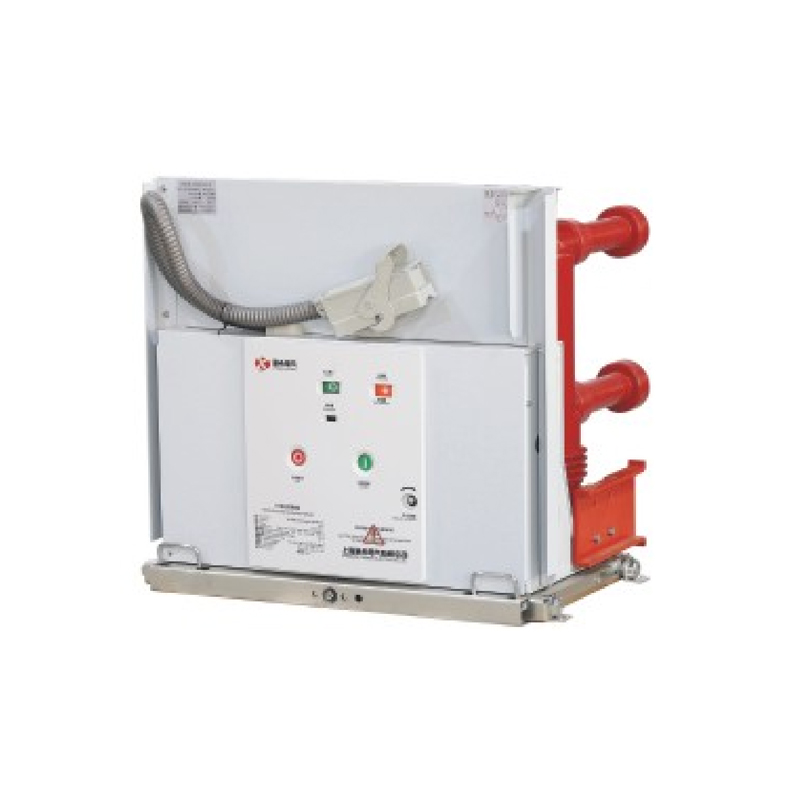

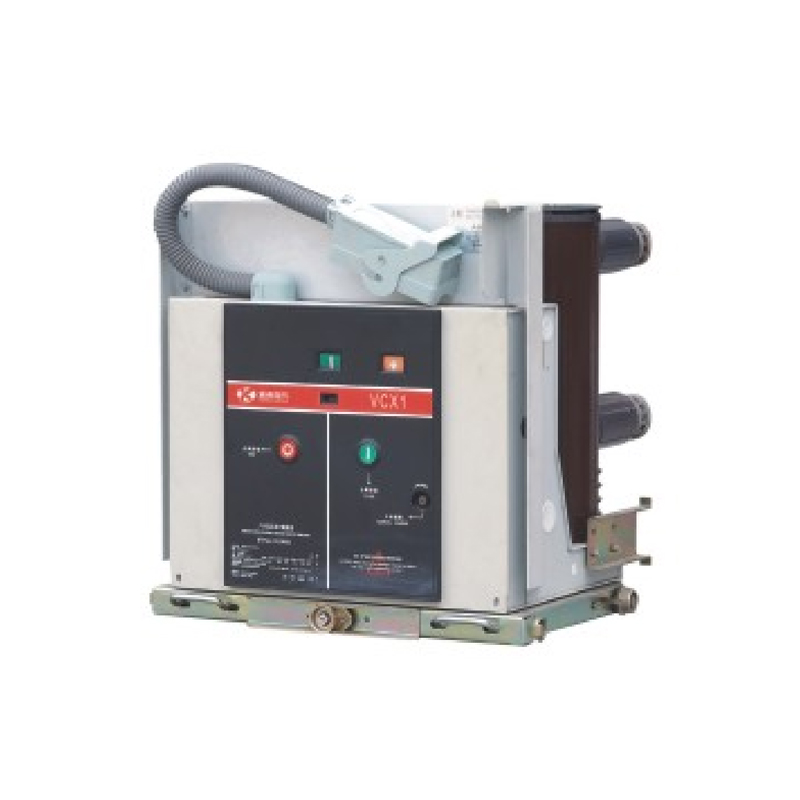

قاطع دائرة التفريغ عالي الجهد المثبت على عربة داخلية من سلسلة VXC1-12 عبارة عن مجموعة مفاتيح داخلية ثلاثية الطور تعمل بالتيار المتردد بتردد 50 هرتز و12 كيلو فولت. وهي مناسبة للتحكم والحماية في المؤسسات الصناعية والتعدينية ومحطات الطاقة والمحطات الفرعية والمرافق الكهربائية، وهي مثالية للتشغيل المتكرر. تم دمج آلية التشغيل مع جسم قاطع الدائرة، مما يسمح باستخدامها كوحدة تثبيت ثابتة أو كوحدة عربة مع آلية دفع مخصصة. تستخدم الدائرة الرئيسية عمودًا مغلقًا بشكل متكامل، مما يؤدي إلى قاطع دائرة مدمج وموثوق للغاية وخالي من الصيانة. إنه متوافق مع معدات التبديل المثبتة على عربة مركزية مثل KYN28A-12 (GZS)، ويمكن استخدامه أيضًا مع معدات التبديل الثابتة من سلسلة XGN في تكوين ثابت.

بيئة التشغيل العادية
درجة الحرارة المحيطة: لا تتجاوز 40 درجة مئوية، ولا تقل عن -10 درجة مئوية (يُسمح بالتخزين والنقل عند -30 درجة مئوية).
الارتفاع: لا يتجاوز 1000 متر. (إذا كان الارتفاع الأعلى مطلوبًا، فسيزداد مستوى العزل المقدر وفقًا لذلك)
الرطوبة النسبية: المتوسط اليومي لا يتجاوز 95%، ضغط البخار المشبع: المتوسط اليومي لا يتجاوز 2.2 × 10-11 ميجا باسكال، المتوسط الشهري لا يتجاوز 1.8 × 10-11 ميجا باسكال.
شدة الزلزال: لا تتجاوز 8 درجات.
مكان خالٍ من الحرائق أو الانفجارات أو التلوث الشديد أو التآكل الكيميائي أو الاهتزازات الشديدة.

إن مجموعة الصمامات والمفاتيح الفراغية المغلقة والمثبتة في المنتصف VZF-12 (المشار إليها فيما بعد باسم مفتاح الفراغ) عبارة عن مجموعة مفاتيح فراغية من الجيل التالي تم تطويرها بناءً على مفهوم تصميم فريد وطلب السوق. يتم استخدامه على نطاق واسع في المفاتيح الكهربائية الداخلية المدرعة المعزولة بالهواء ويتوافق مع معايير مثل GB3804-2004 وGB16926-1997.

في ظل ظروف التشغيل العادية، وضمن المعايير الفنية لمفتاح الفراغ، يضمن مزيج مفتاح الحمل الفراغي المحكم والمثبت في المنتصف VZF-12 التشغيل الآمن والموثوق به في شبكات الطاقة بمستوى الجهد المقابل.

بيئة التشغيل العادية
1. درجة الحرارة المحيطة: من +40 درجة مئوية إلى -25 درجة مئوية.
2. الرطوبة المحيطة: متوسط الرطوبة النسبية اليومية: ≤95%، متوسط الرطوبة النسبية الشهرية: ≤90%.
3. متوسط ضغط البخار المشبع اليومي: ≤2.2 x 10-3 ميجا باسكال.
4. متوسط ضغط البخار المشبع الشهري: ≤1.8 x 10-3 ميجا باسكال.
5. الارتفاع: لا يتجاوز 1500 متر
6. شدة الزلزال: لا تتجاوز 8 درجات.
7. الموقع المطبق: لا يوجد ماء متساقط، ولا يوجد خطر الركود أو الانفجار، ولا توجد غازات مسببة للتآكل كيميائيًا، ولا يوجد اهتزاز شديد.
8. إذا تجاوزت بيئة تشغيل المنتج المتطلبات المذكورة أعلاه، فيمكن للمستخدم التفاوض مع شركتنا لتحديد الموقع المناسب.

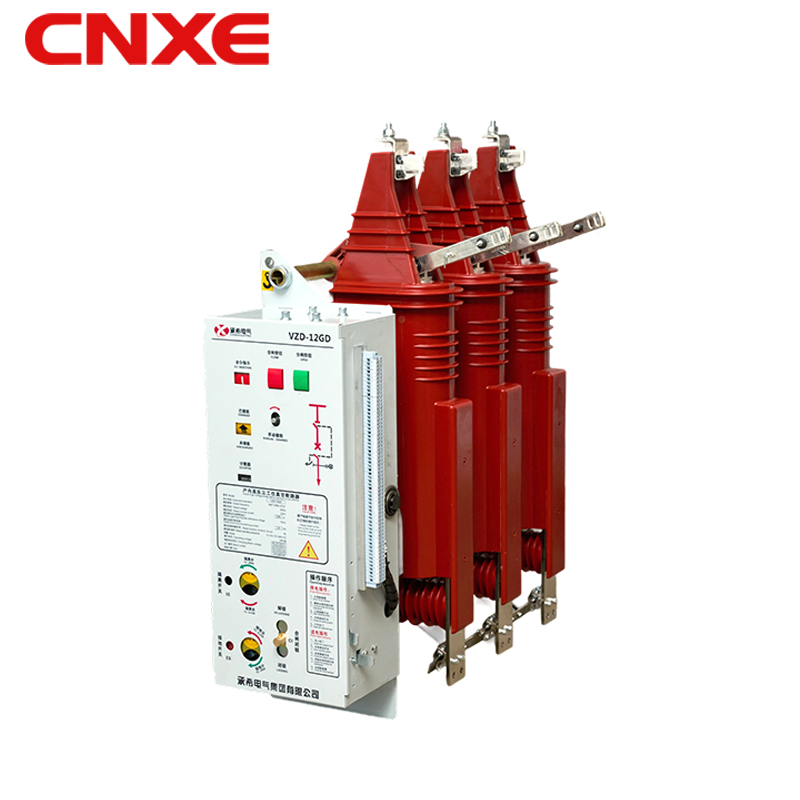

يدمج قاطع دائرة التفريغ ثلاثي المواضع VZD 12kV وظائف العزل والتأريض والمقاطعة، ويستخدم تقنية إطفاء القوس الفراغي، ويتميز بتصميم مدمج وسهولة التشغيل. وهو يدعم التحكم الكهربائي واليدوي، ويتميز بحماية ميكانيكية من التشابك، ومناسب للتركيب الثابت أو القابل للإزالة. إن قدرتها العالية على الانقطاع وعمرها الطويل وتصميمها الخالي من الصيانة تجعلها مناسبة للمحطات الفرعية والتطبيقات الصناعية والتعدينية والشبكات الذكية، مما يعزز موثوقية توزيع الطاقة.

الميزات التقنية للمنتج
1. مدمج/مرن:
تتوافق طريقة العزل الهوائي مع معايير الخلوص الكهربائي والتفريغ الجزئي للمواصفات الفنية لصناعة الطاقة.
أبعاد الخزانة المدمجة (أبعاد الخزانة القياسية: 480*1000*1800 مم (العرض x العمق x الارتفاع)) تجعل نظام توزيع الطاقة الكامل مضغوطًا للغاية، مما يوفر المساحة على أراضي البناء الحضرية باهظة الثمن.
تسهل تكوينات قضبان التوصيل المرنة وخيارات التوسيع التكامل مع أنواع الخزانات الأخرى.
2. متكامل/مغلف:
يدمج التصميم المركب لقاطع الدائرة المتكاملة فاصلًا وقاطع دائرة ومفتاح تأريض ومستشعرًا حيًا. يوفر التصميم المعياري تشابكًا بسيطًا وموثوقًا وسهل الصيانة.
3. التصور/الكفاءة العالية:
إن تصميم فصل الفاصل البصري والتسليم السريع والتصميم المعياري الشامل يجعل تجميع النظام الكهربائي الكامل سريعًا وسهلاً.
يسمح الهيكل المتكامل بتنفيذ جميع أنواع متطلبات الإغلاق داخل وحدة واحدة، مما يقلل من مخاطر فشل القفل الناجم عن مشكلات عملية التجميع في النظام الكهربائي الكامل. 4. الاستقرار/المتانة:
توفر آلية المغناطيس الدائم الزنبركي الاختيارية عمرًا ميكانيكيًا طويلًا. يوفر قاطع الفراغ المحكم مقاومة للغبار وأداء عزل عالي.

المعايير الفنية للمنتج
الجهد المقدر: 12 كيلو فولت
جهد تحمل تردد الطاقة لمدة دقيقة واحدة: 42 كيلو فولت
جهد تحمل نبضات البرق: 75/85 كيلو فولت
التيار المقدر: 630-1250 أمبير (وحدة التغذية)
التردد المقدر: 50/60 هرتز
تيار قطع الدائرة القصيرة المقدر: 25 كيلو أمبير/31.5 كيلو أمبير
القدرة المقدرة على تحمل التيار لفترة قصيرة: 25 كيلو أمبير/31.5 كيلو أمبير
ذروة تحمل التيار المقدرة: 50 كيلو أمبير/63 كيلو أمبير
دورات قطع تيار الدائرة القصيرة المقدرة: 30
العمر الميكانيكي: 10000 دورة (قاطع الدائرة)
جهد تحمل تردد الطاقة للدوائر المساعدة: 2000 فولت
630-1250A (السطر الوارد)
3000 دورة (مفتاح الفصل/التأريض)
100000 دورة (قاطع الدائرة)

هيكل المفاتيح الكهربائية الثابتة المطبق:
الخزانة مصنوعة من صفائح فولاذية مطلية بالألمنيوم والزنك مقاس 2.0 مم مثنية ومجمعة للحصول على قوة عالية وخفيفة الوزن ومقاومة ممتازة للتآكل. وهي مقسمة إلى حجرات مستقلة ذات جهد منخفض، ومقصورات قضبان التوصيل، ومقصورات المفاتيح، ومقصورات الكابلات.

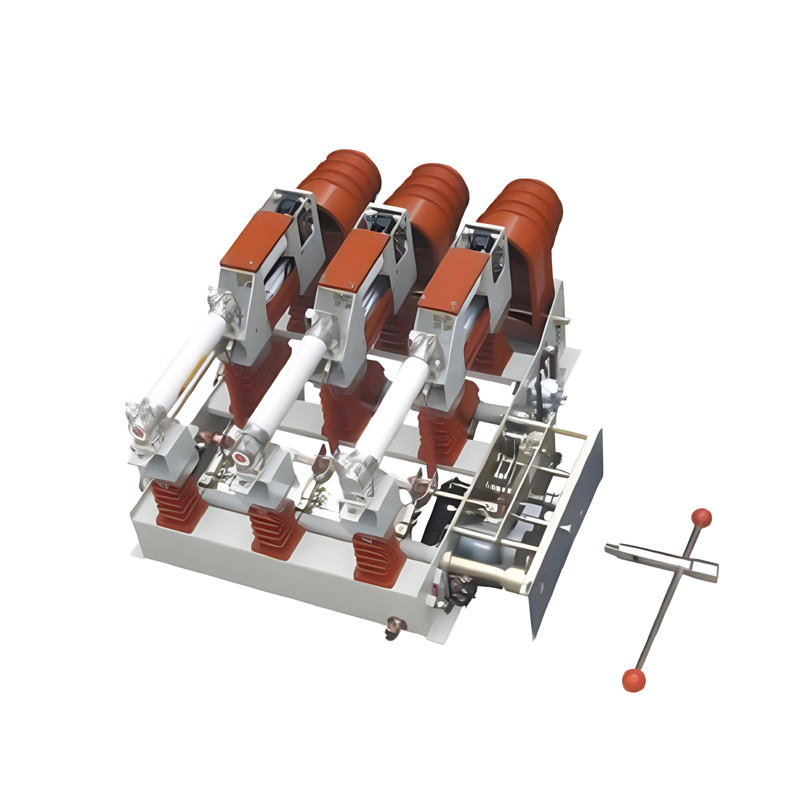

إن مجموعة مفتاح الحمل الداخلي عالي الجهد والصمام FN7-12 عبارة عن مفتاح حمل داخلي عالي الجهد يولد الغاز ومناسب لأنظمة طاقة التيار المتردد ثلاثية الطور بتردد 50 هرتز وجهد مقنن يبلغ 12 كيلو فولت. يتم استخدامه لمقاطعة تيار الحمل وإغلاق تيارات الدائرة القصيرة.

ظروف التشغيل العادية:
درجة حرارة الهواء المحيط: الحد الأعلى: درجة حرارة الهواء المحيط: الحد الأعلى: +40 درجة مئوية؛ الحد الأدنى: -10 درجة مئوية في المناطق العامة، -25 درجة مئوية في المناطق الباردة؛
الارتفاع: 1000 متر أو أقل فوق مستوى سطح البحر.
الرطوبة النسبية: متوسط يومي لا يتجاوز 95%، متوسط شهري لا يتجاوز 90%؛
يجب أن يكون الهواء المحيط خاليًا من التلوث الكبير بالغازات المسببة للتآكل أو القابلة للاحتراق أو بخار الماء أو الملوثات الأخرى؛
لا يوجد اهتزاز شديد متكرر.

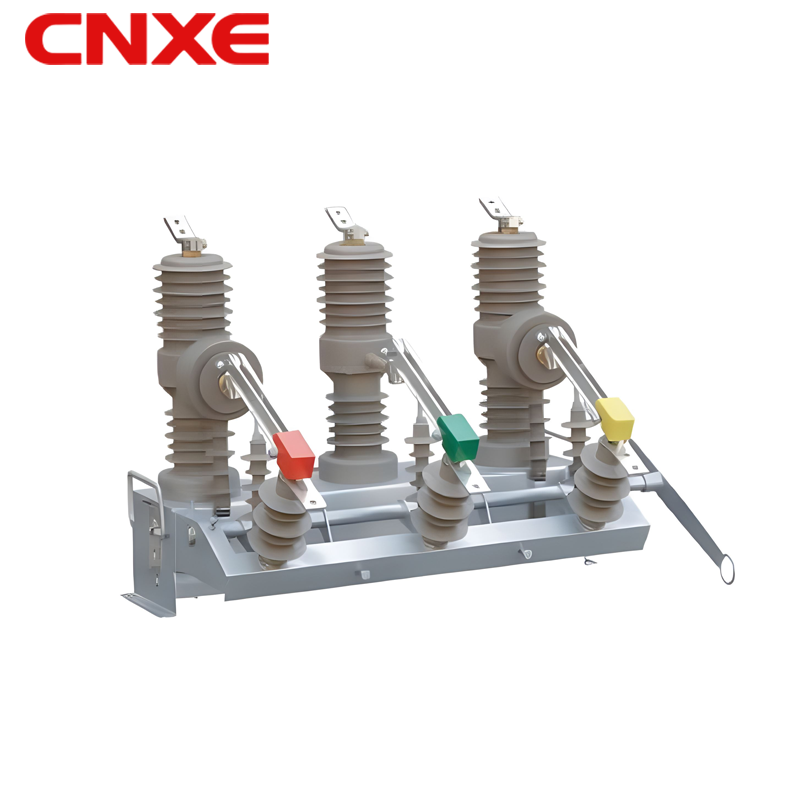

يعد قاطع دائرة الفراغ الخارجي عالي الجهد اليدوي والكهربائي ZW32 بقدرة 12 كيلو فولت، جهازًا قويًا وموثوقًا للمفاتيح الكهربائية مصممًا للاستخدام في شبكات التوزيع الخارجية بقدرة 10 كيلو فولت. فهو يدمج وضعي التشغيل اليدوي والكهربائي، مما يوفر المرونة لتطبيقات التحكم المحلية والبعيدة. يتميز المنتج بتصميم ثلاثي المراحل مع رافعات تشغيل مرمزة بالألوان لتحديد الهوية بشكل آمن وبديهي، مما يجعل الصيانة والتشغيل أسهل.

تضمن تقنية قاطع الفراغ الأساسية أداءً ممتازًا لإطفاء القوس الكهربائي، وقدرة عالية على الكسر، واحتياجات صيانة بسيطة. تم تصميم البطانات العازلة لتحمل البيئات الخارجية القاسية مثل المطر والرطوبة والغبار والتعرض للأشعة فوق البنفسجية، مما يضمن التشغيل المستقر على المدى الطويل.

يستخدم قاطع الدائرة هذا على نطاق واسع في شبكات الطاقة الحضرية والريفية والمؤسسات الصناعية والتعدينية والمحطات الفرعية. إنه مناسب بشكل خاص لسيناريوهات التشغيل المتكررة ويلعب دورًا حاسمًا في حماية النظام وتبديل الأحمال وعزل الأخطاء وإعادة الإغلاق التلقائي. إن قدرتها على التكامل مع المحطات الذكية تسمح بالمراقبة والتحكم عن بعد، مما يجعلها الحل الأمثل للبنية التحتية للشبكة الذكية الحديثة. تعمل وحدة ZW32 12KV على تعزيز السلامة التشغيلية وموثوقية الشبكة، مما يدعم توزيع الطاقة بكفاءة وأمان.

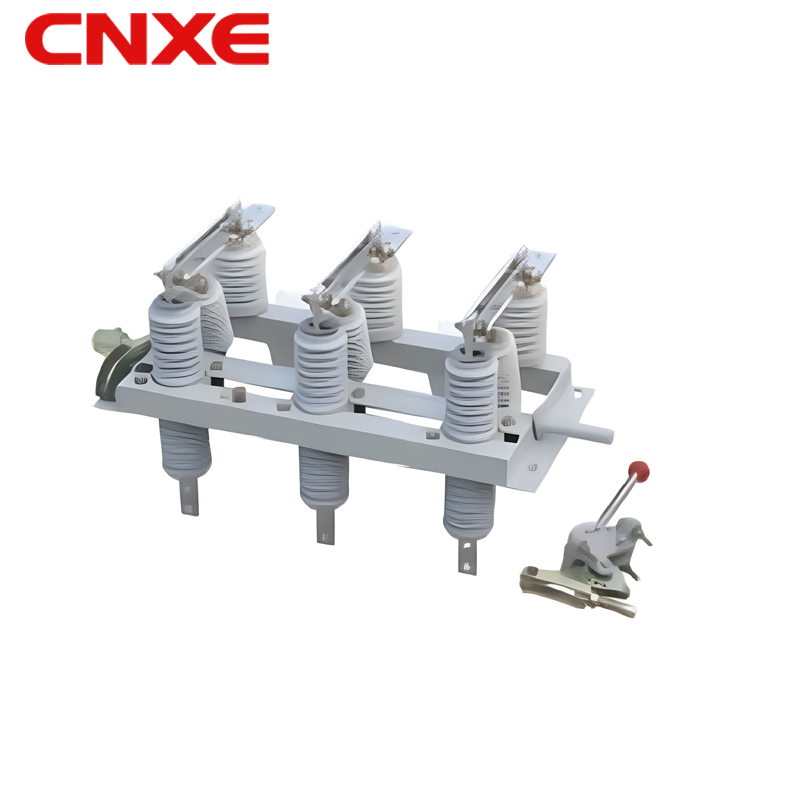

تُستخدم أجهزة فصل الجهد العالي الخارجية 12 كيلو فولت وقواطع الدائرة الفراغية على نطاق واسع في أنظمة توزيع الطاقة ذات الجهد المتوسط، حيث توفر في المقام الأول التحكم والعزل والحماية. وهي مناسبة بشكل خاص للمحطات الفرعية والمؤسسات الصناعية والتعدينية وتحديث شبكات الطاقة الريفية.

مزايا المنتج:
أداء عزل عالي: يستخدم عوازل مركبة أو سيراميكية عالية الجهد، مناسبة للبيئات الخارجية القاسية.
عزل الأمان: يتميز بفصل واضح لضمان الصيانة الآمنة.
الهيكل المعياري: سهولة التركيب والتكامل السهل مع قواطع الدائرة المفرغة ومانعات الصواعق والأجهزة الأخرى.
أوضاع تشغيل متعددة: يدعم التحكم اليدوي والكهربائي والتحكم عن بعد لتلبية احتياجات الوصول إلى الشبكة الذكية.
صيانة منخفضة: يضمن تصميم إطفاء القوس الفراغي عمرًا ميكانيكيًا طويلًا ومناسبًا للتشغيل المتكرر.

التطبيقات النموذجية:
تجزئة خطوط التوزيع الريفية؛ عزل خط المستخدم الصناعي؛ مفاتيح الحدود في أنظمة أتمتة التوزيع الحضري؛ معدات حماية مدخل ومخرج المحطات الفرعية الصغيرة.

تجمع أجهزة فصل الجهد العالي الخارجية وقواطع الدائرة الفراغية من سلسلة ZW32 12 كيلو فولت بين التشغيل عالي الموثوقية والعزل الآمن، مما يجعلها معدات أساسية لأنظمة توزيع الطاقة الحديثة، مما يساعد على تحقيق تشغيل شبكة الطاقة بكفاءة وأمان وذكاء.

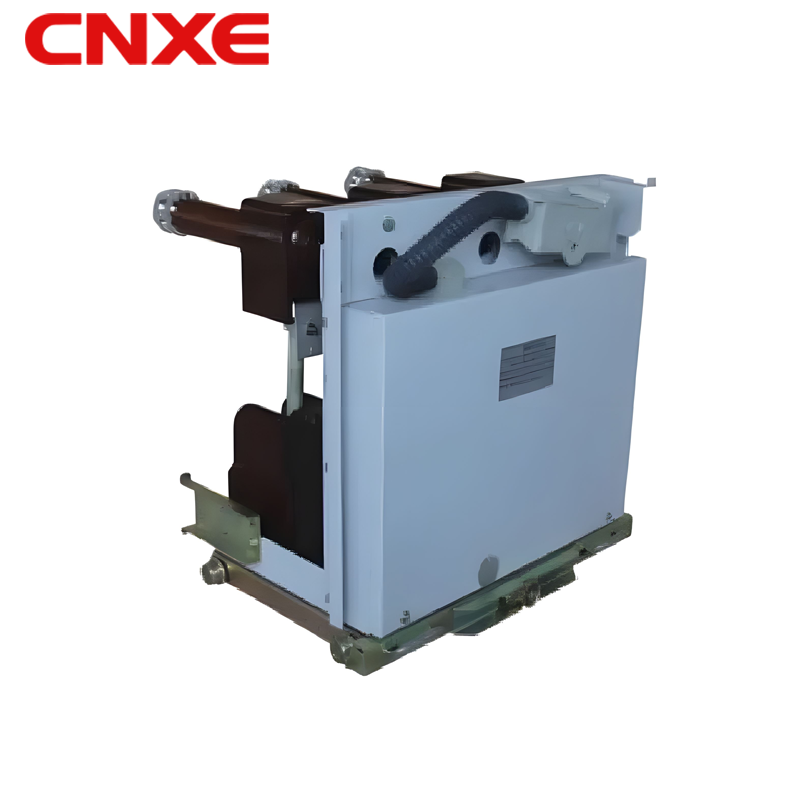

عربة عزل وقياس الجهد العالي PT/GL/JL 12kV هي جهاز مصمم خصيصًا لأنظمة الطاقة، ويستخدم بشكل أساسي لعزل وقياس دوائر الجهد العالي. تصميمه المدمج يجعله سهل التركيب والصيانة. مصنوع من مواد عالية القوة، مما يضمن السلامة والمتانة في البيئات ذات الجهد العالي. تشتمل مكوناته الرئيسية على مفتاح عزل وجهاز قياس وآلية عربة.

يقوم مفتاح العزل بفصل الدائرة عند الضرورة، مما يضمن سلامة موظفي الصيانة؛ ويقوم جهاز القياس بقياس التيار والجهد بدقة، مما يساعد على مراقبة حالة تشغيل نظام الطاقة. تسمح آلية العربة بسحب الجهاز أو دفعه بسهولة إلى مجموعة المفاتيح الكهربائية لسهولة التشغيل والصيانة.

يتوافق التصميم العام مع معايير السلامة ذات الصلة وهو مناسب لمجموعة متنوعة من أنظمة الطاقة الصناعية والتجارية. إن موثوقيتها وكفاءتها تجعلها مكونًا لا غنى عنه في أنظمة الطاقة.
