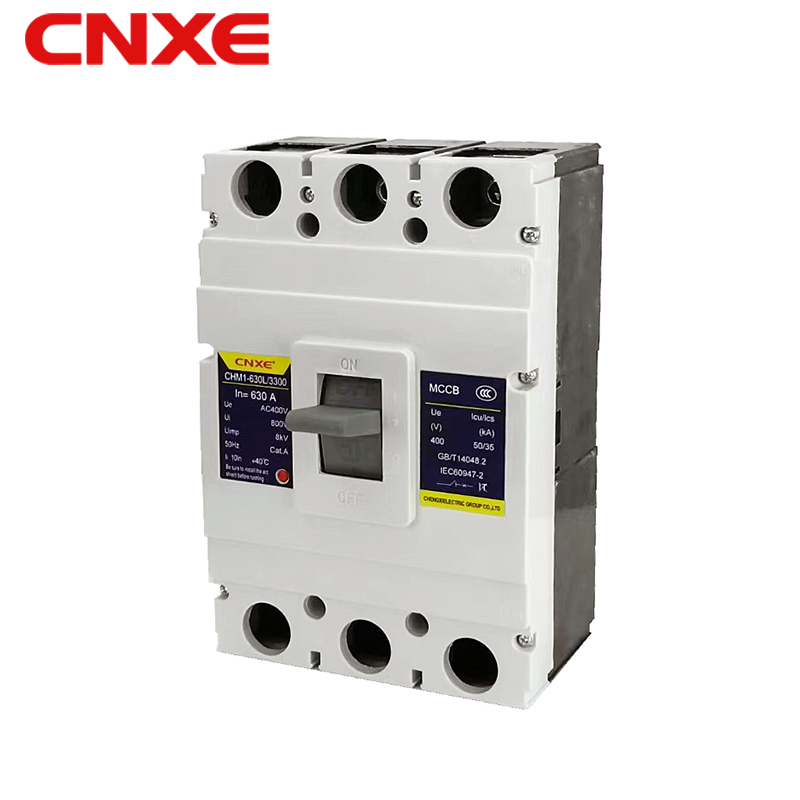

قاطع الدائرة المصبوب (MCCB)

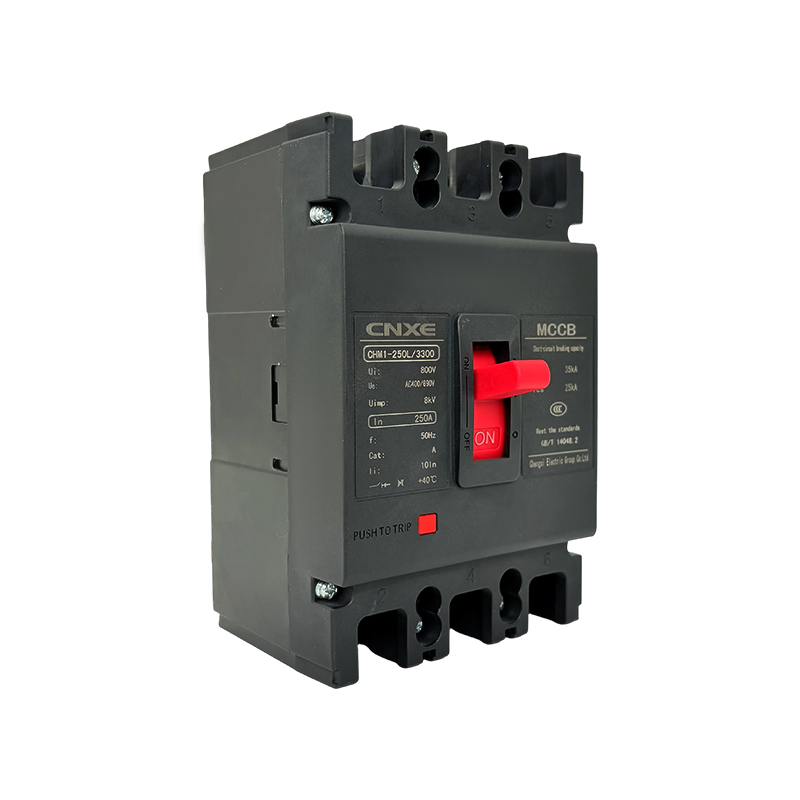

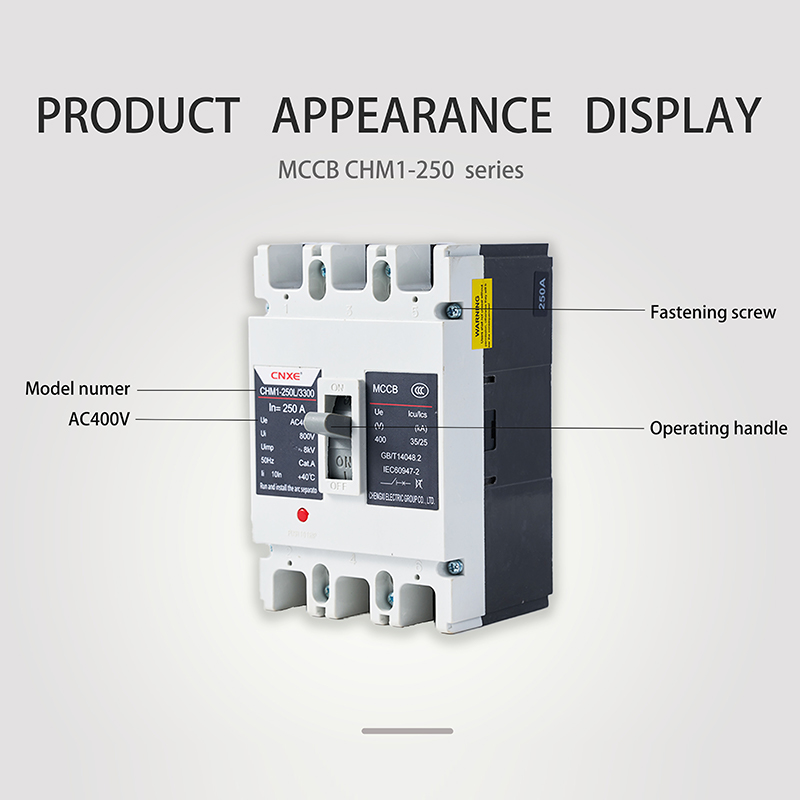

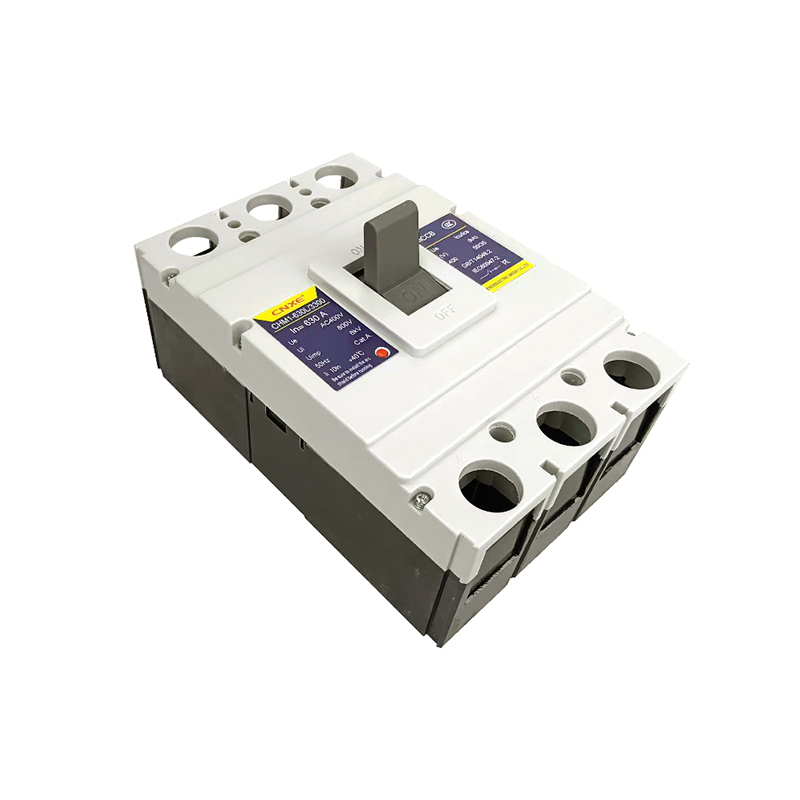

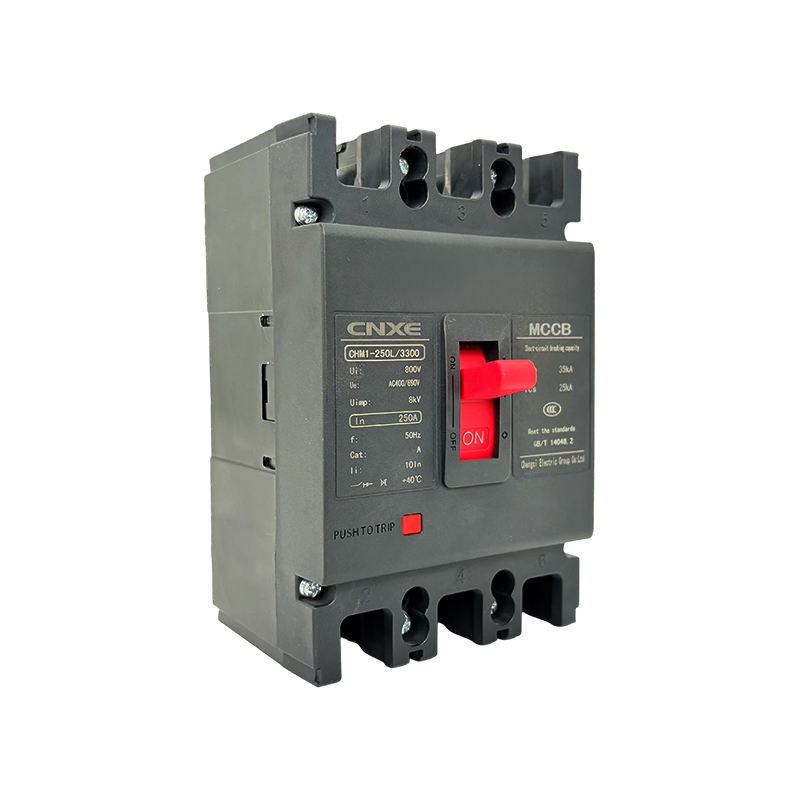

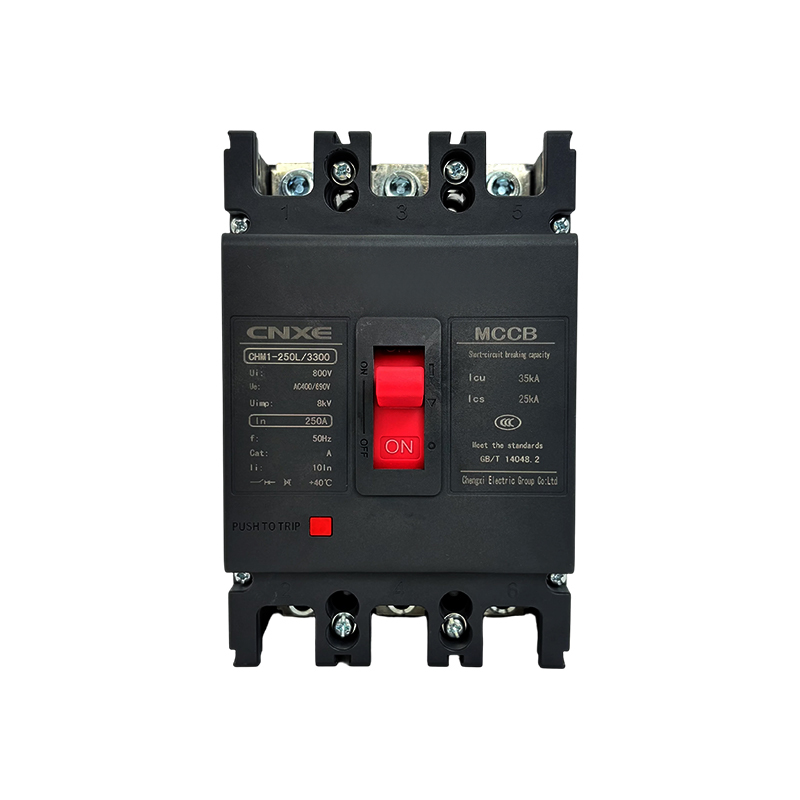

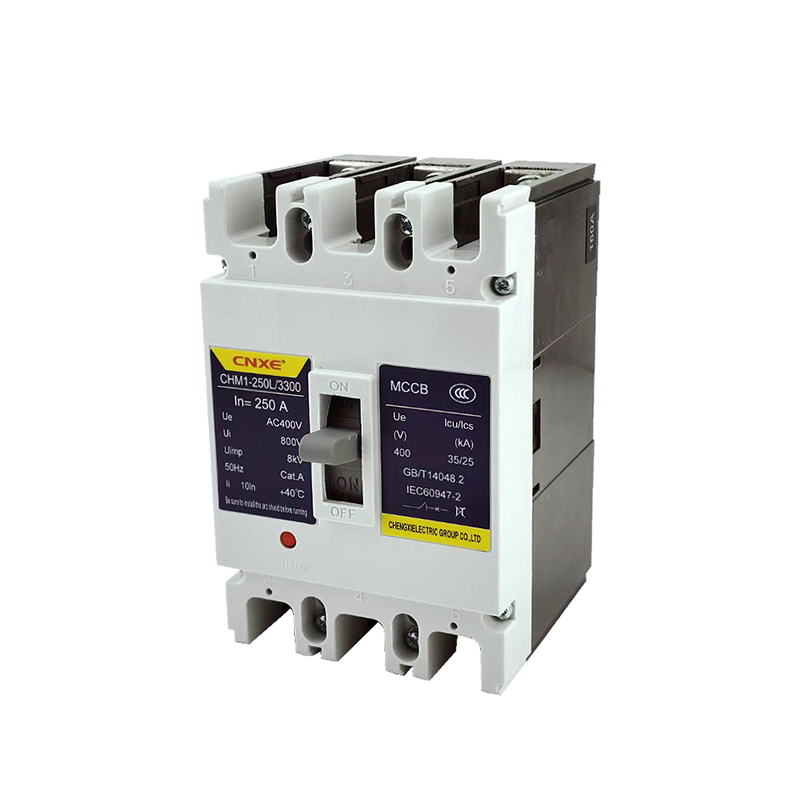

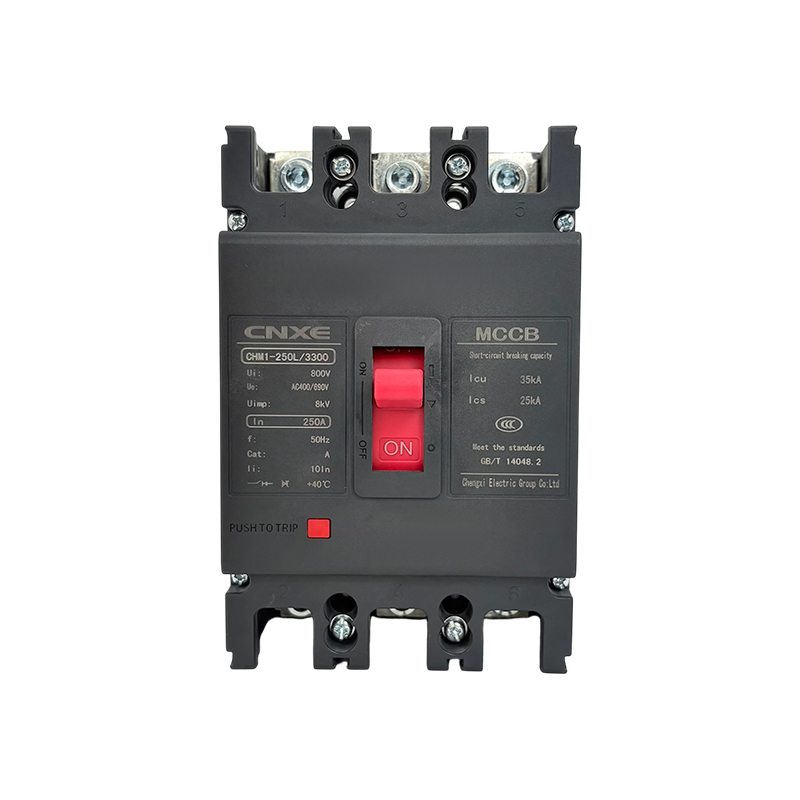

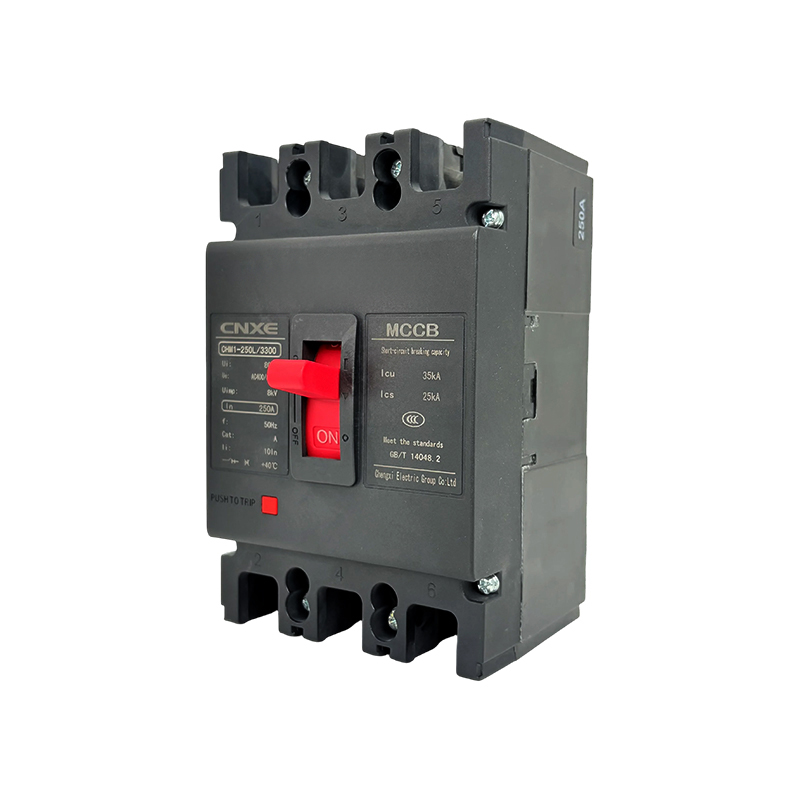

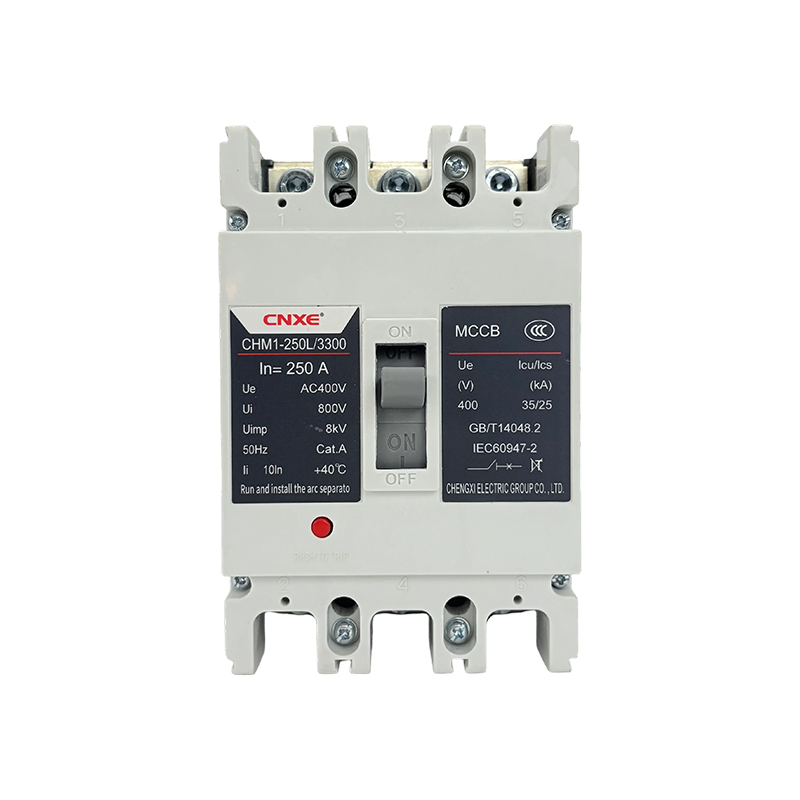

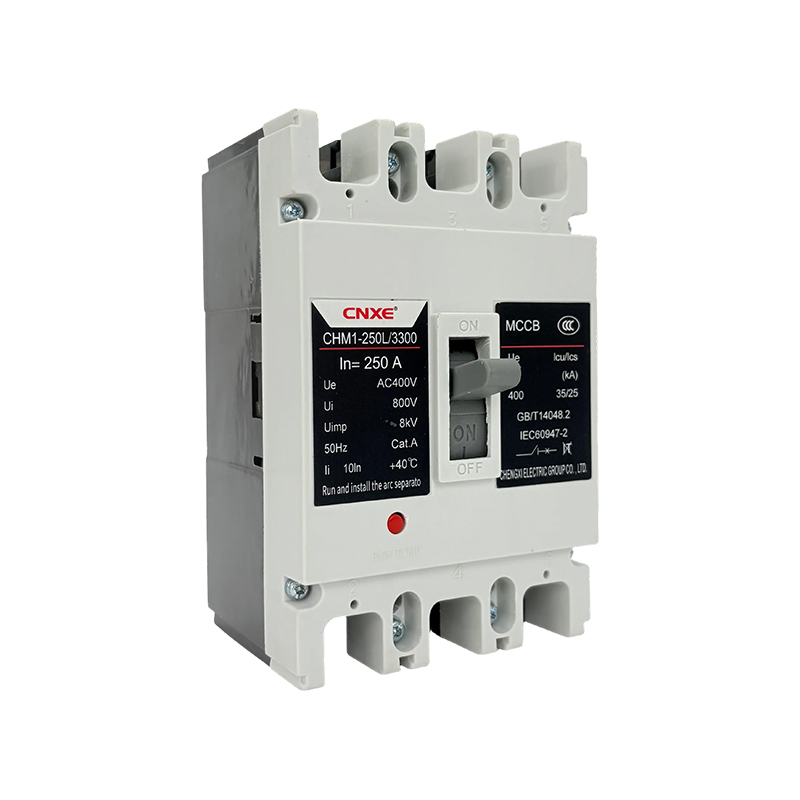

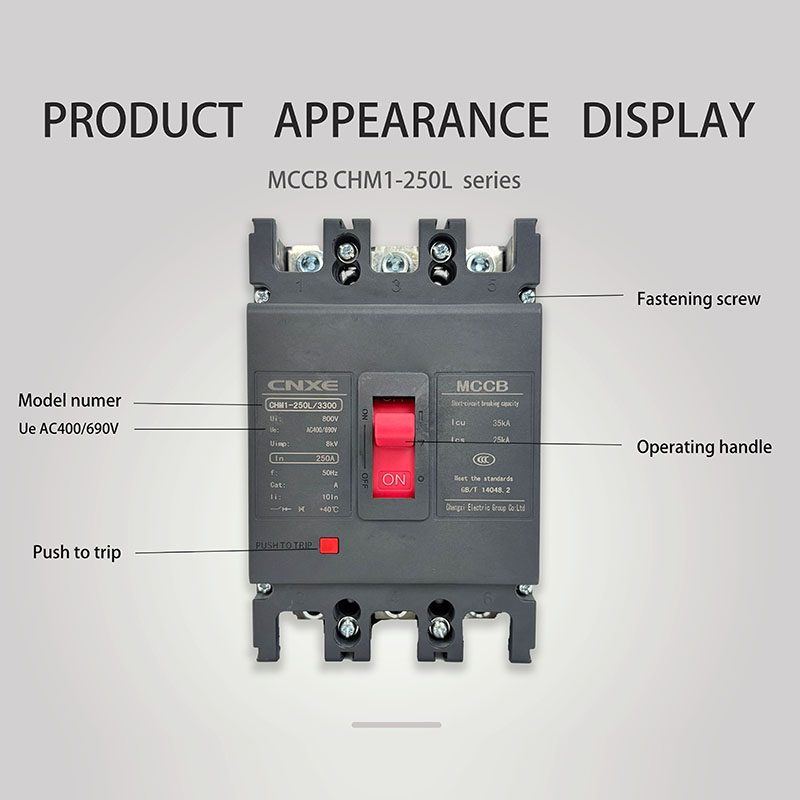

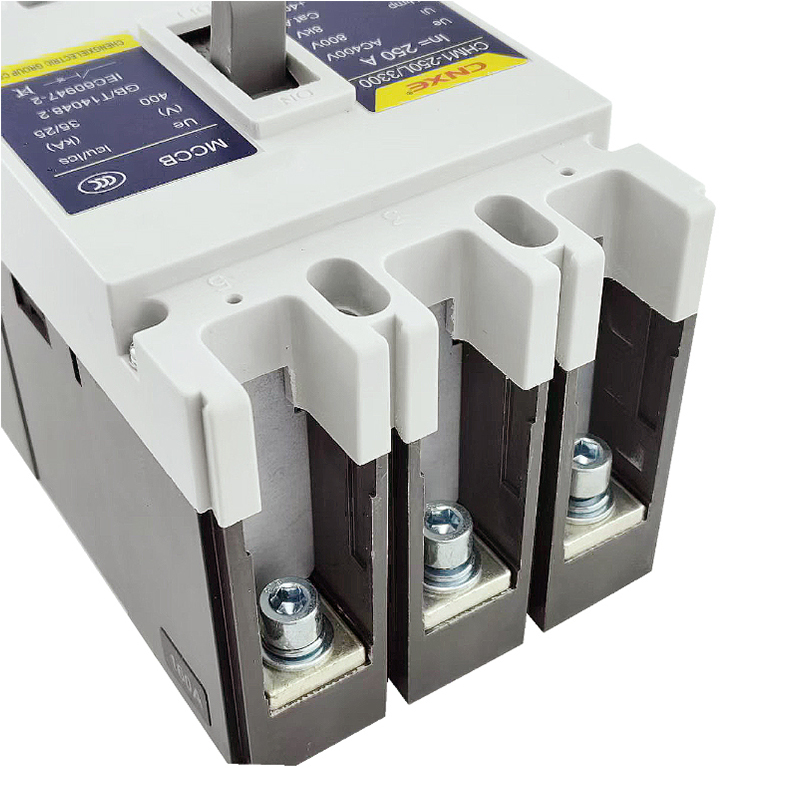

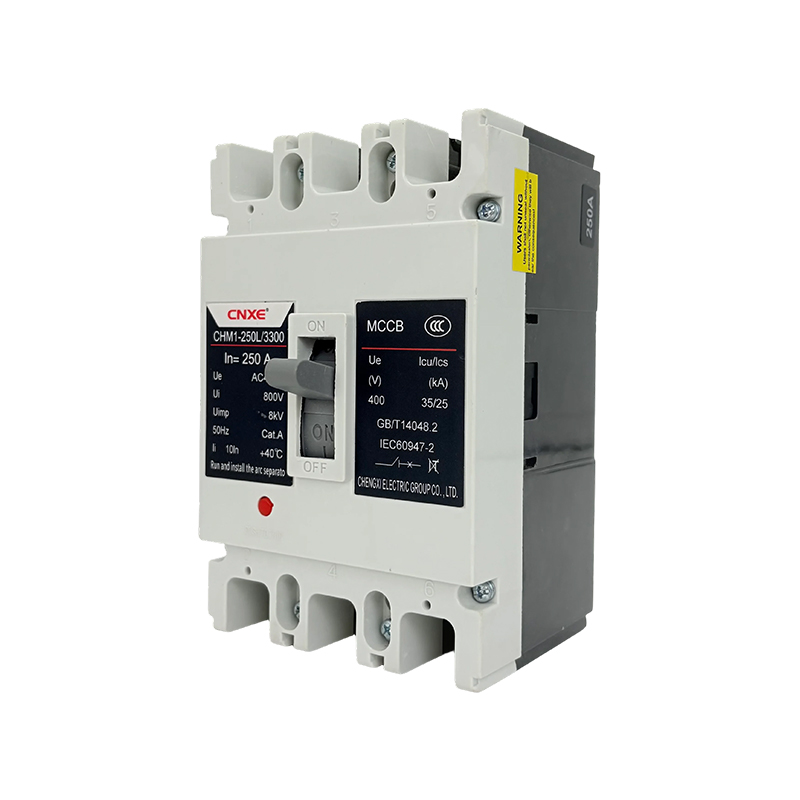

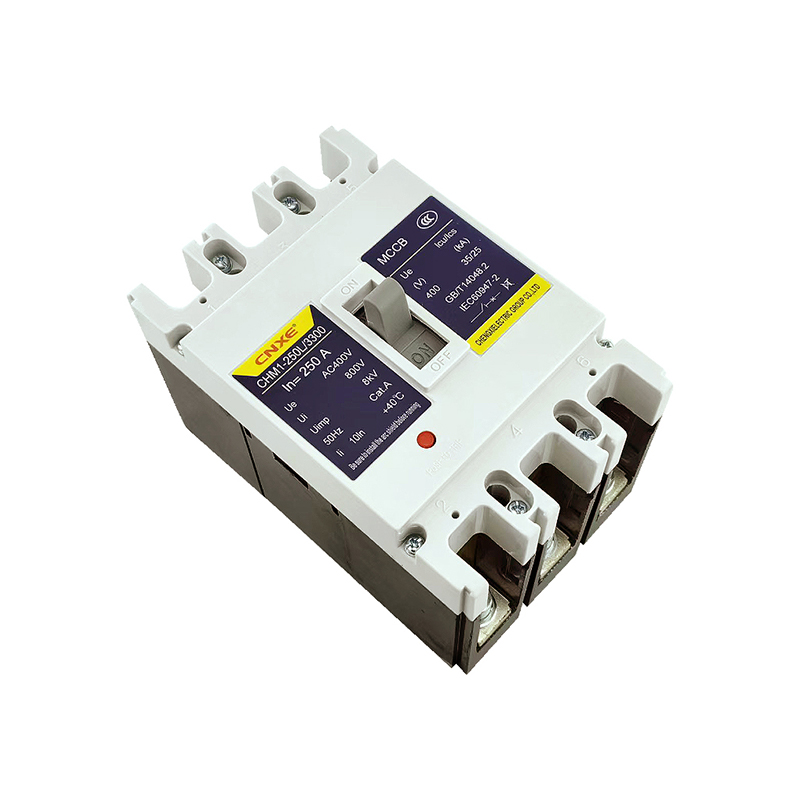

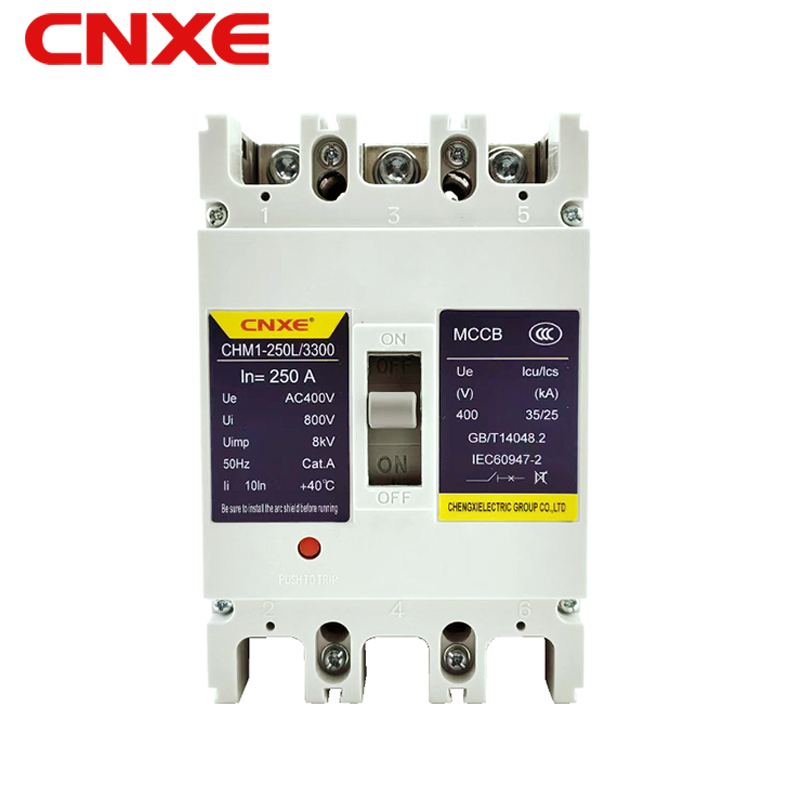

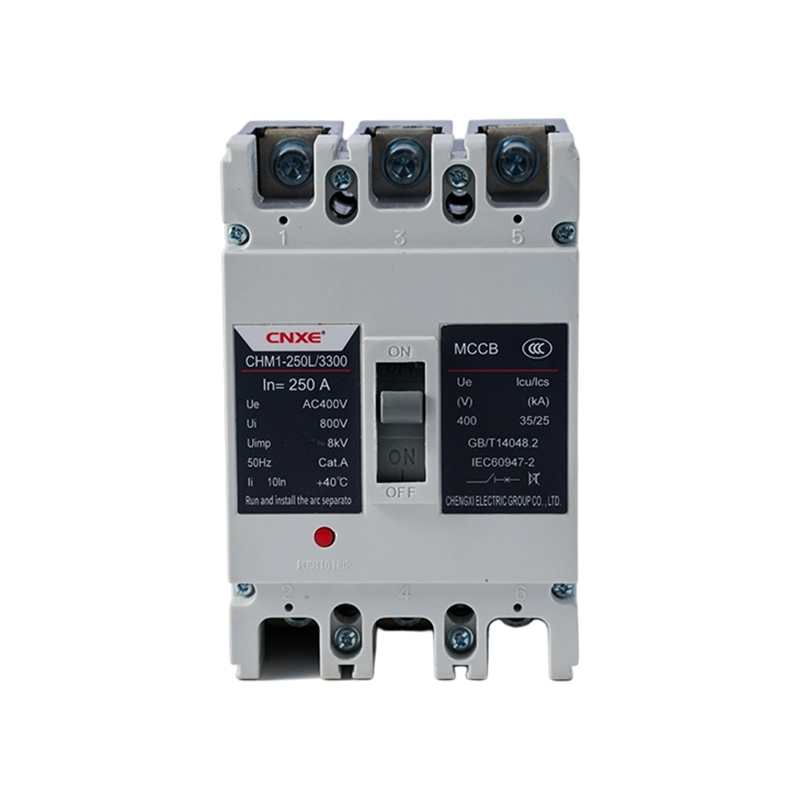

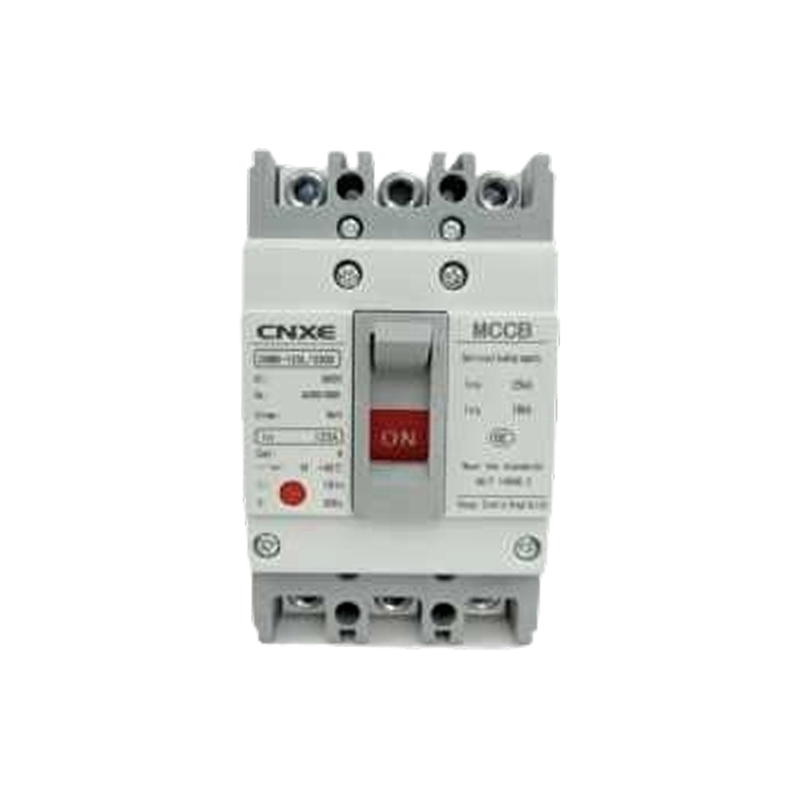

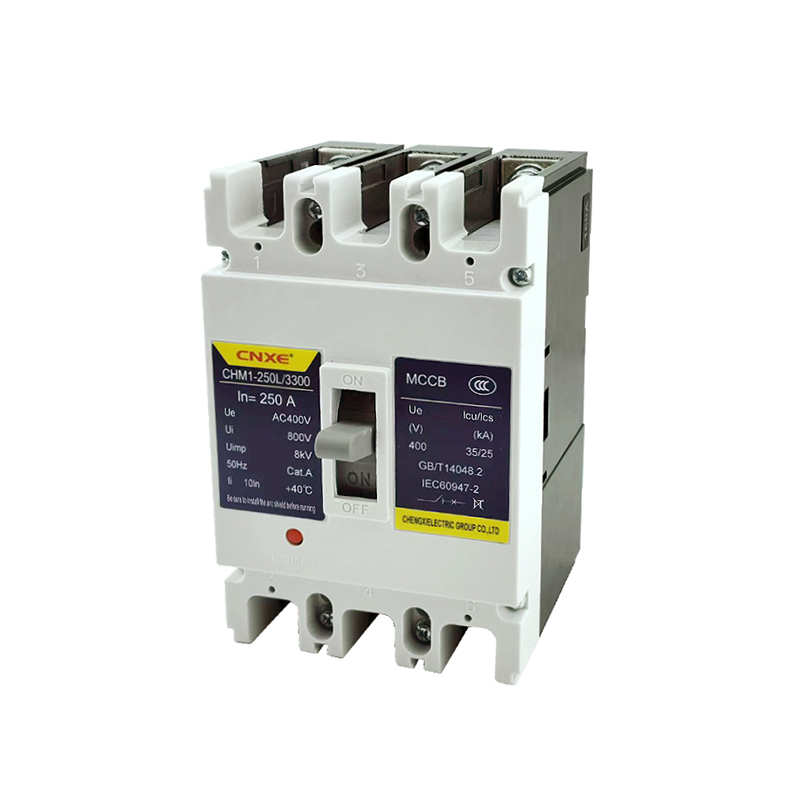

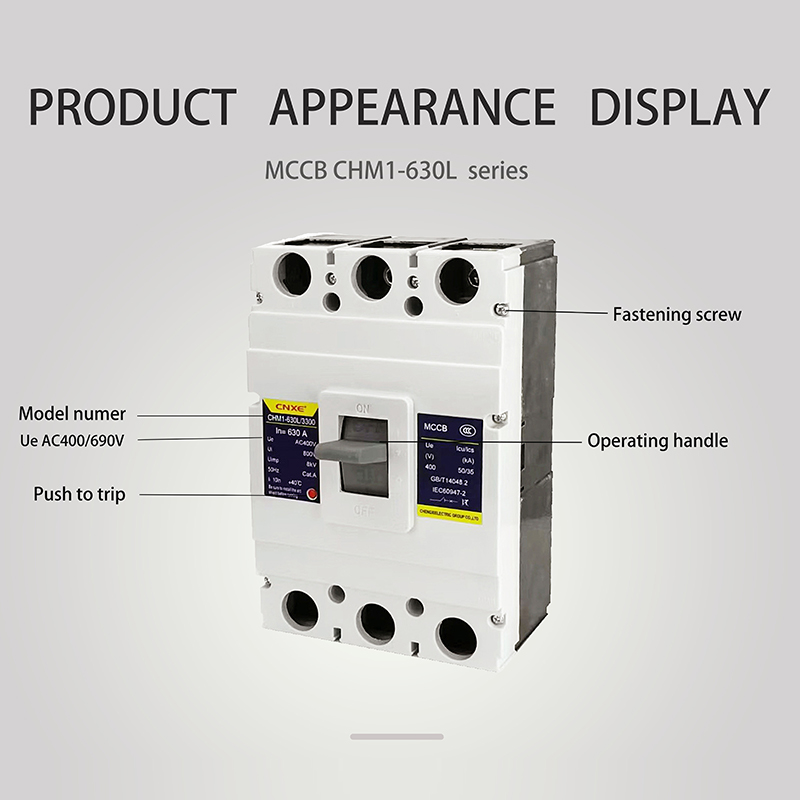

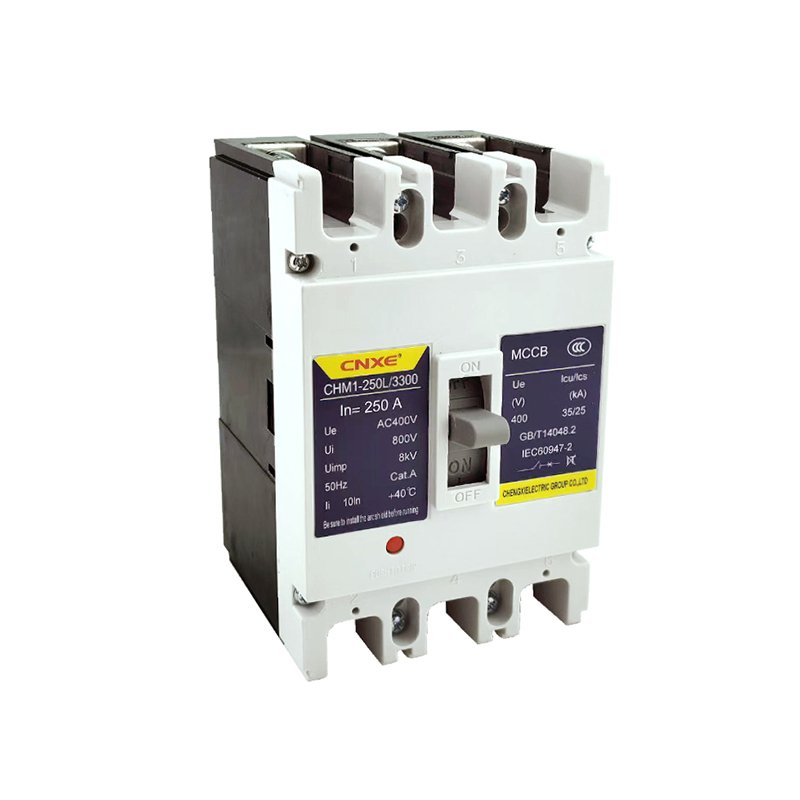

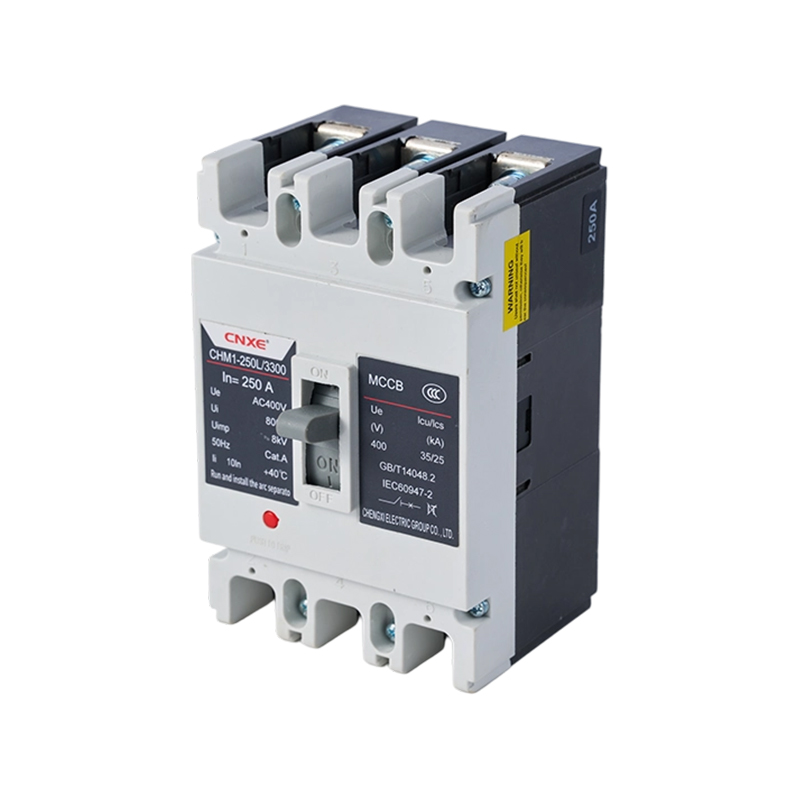

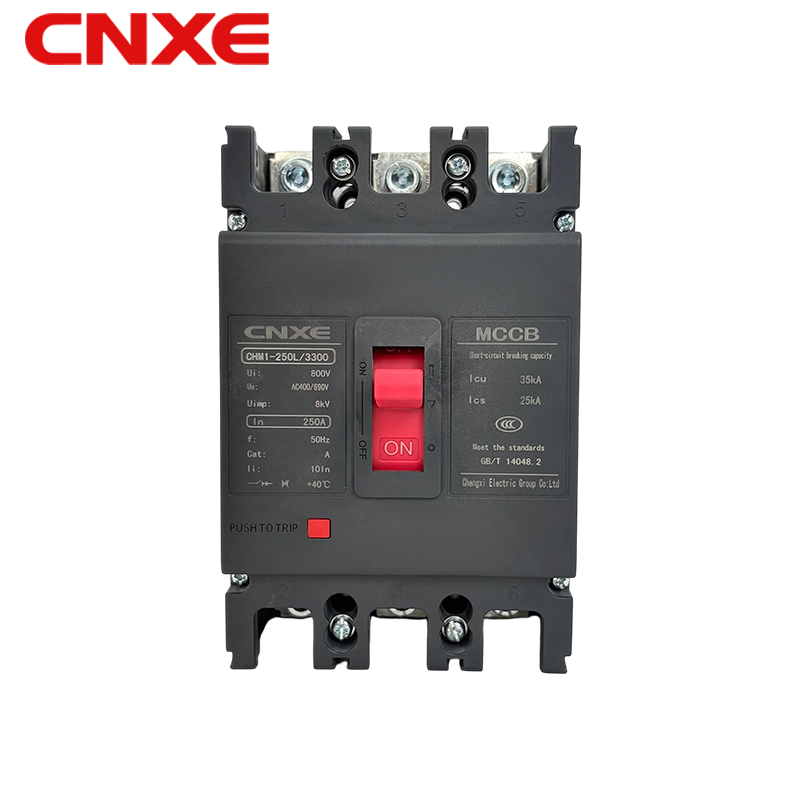

يعد قاطع الدائرة من سلسلة CHM1 (يُشار إليه فيما يلي باسم قاطع الدائرة) هو نوع جديد من قواطع الدائرة، طُوّر باستخدام تقنية التصنيع الخاصة بشركتنا. يتميز هذا الجهاز عالي الأداء لحماية الجهد المنخفض بغلاف بلاستيكي هندسي عالي الجودة وتصميم معياري. يتميز بهيكل مدمج، وقدرة عالية على القطع، وحماية دقيقة. يوفر حماية شاملة ضد الحمل الزائد وقصر الدوائر، وهو متوفر مع مجموعة واسعة من الملحقات الاختيارية. يُستخدم على نطاق واسع في توزيع الطاقة في المباني، والتحكم الصناعي، وحماية المحركات.

ميزات المنتج:

متوافق مع المعايير

GB/T14048.1 عام

GB/T14048.2 قواطع الدائرة

IEC 60947-1 عام

IEC 60947-2 قواطع الدائرة

درجة الحرارة المحيطة

يمكن تشغيل السلسلة لفترات طويلة في درجات حرارة محيطة ودرجة حرارة تشغيل عادية تتراوح بين -5 درجات مئوية و40 درجة مئوية.

في درجات حرارة التشغيل التي تتجاوز 40 درجة مئوية (أكثر من 60 درجة مئوية لحماية المحرك)، يجب تطبيق تخفيض التصنيف أو الاتصال بنا.

نطاق درجة حرارة التخزين: من -20 إلى 70 درجة مئوية.

الارتفاع

يجب ألا يتجاوز ارتفاع التركيب التشغيلي العادي 2000 متر.

في حال كان التركيب مطلوبًا على ارتفاع يتجاوز 2000 متر، يجب مراعاة التغيرات في القوة العازلة وانخفاض درجة حرارة الهواء. راجع جدول عامل تخفيض التصنيف للارتفاع.

درجة الحماية

يتمتع هيكل قاطع الدائرة بتصنيف حماية IP يبلغ IP20.

قواطع الدائرة المركبة في معدات التوزيع:

قواطع الدائرة بمقابض تبديل IP40:

قواطع الدائرة بآليات تشغيل كهربائية IP40:

درجة التلوث

يعمل المنتج في بيئات من الدرجة 3 من التلوث (البيئات الصناعية) وفقًا للتعريف الوارد في المواصفتين IEC 60947-1 و60664-1.

الرطوبة

أثناء التشغيل العادي، يجب أن يستوفي المنتج المتطلبات التالية:

• عنددرجة حرارة هواء محيطة +40 درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50%. الرطوبة النسبية الأعلى مقبولة في درجات الحرارة المنخفضة.
• يبلغمتوسط ​​الرطوبة النسبية في أكثر الشهور رطوبة 90%.
• يجبمراعاة تأثير التكثف على سطح المنتج على أدائه.

مؤشر تلامس موثوق مزود بخاصية العزل

• تتوافقجميع قواطع الدائرة المصبوبة في هذه السلسلة مع متطلبات العزل المحددة في معيار IEC 60947-2.
• يتوافقوضع العزل مع وضع التشغيل O (OFF).
• يشيرمقبض التشغيل إلى وضع "OFF" فقط عندما تكون نقاط التلامس مفتوحة بالفعل.
• لايؤثر تدوير المقبض أو آلية التشغيل الكهربائية على موثوقية نظام مؤشر التلامس. بعد الاختبار، يجب أن تضمن خاصية العزل ما يلي:
• الموثوقيةالميكانيكية لنظام مؤشر التلامس
• عدموجود تيار تسرب
• قدرةمعينة على تحمل الجهد الزائد بين طرفي الإدخال والإخراج.

يعد قاطع دائرة التيار المتبقي المصبوب من سلسلة CHM1LE جهاز حماية كهربائي عالي الأداء يستخدم على نطاق واسع في البيئات السكنية والتجارية والصناعية.

نقاط البيع الرئيسية:
- السلامة: الحماية السريعة من التسرب تقلل من خطر التعرض لصدمة كهربائية.
- موثوقية عالية: مصنوعة من مواد متينة، تشغيل مستقر، ومعدل فشل منخفض.
- سهولة التركيب والصيانة: التصميم المدمج يسهل التكامل والصيانة الروتينية.
- حماية متعددة الوظائف: توفر الحماية المتكاملة من الحمل الزائد والدائرة القصيرة سلامة كهربائية شاملة.
- المتانة: غلاف بلاستيكي مقاوم للصدمات، ومقاوم للتآكل، وعمر طويل.
- توفير الطاقة وحماية البيئة: التصميم الأمثل يقلل من استهلاك الطاقة.
- قدرة واسعة على التكيف: مناسبة لمختلف بيئات الجهد والتيار.
- سهولة التشغيل: واجهة سهلة الاستخدام، وسهلة الفهم.
- ضمان الشهادة: شهادة صارمة تضمن السلامة والجودة.

يعد قاطع دائرة التيار المتبقي المصبوب من سلسلة CHM1LE، بأدائه الممتاز وتطبيقه الواسع، خيارًا مثاليًا للسلامة الكهربائية.

تعتبر قواطع الدائرة الإلكترونية المصبوبة من سلسلة CHM1E (المشار إليها فيما بعد باسم قواطع الدائرة) مناسبة للتشغيل بتردد تيار متردد 50 هرتز/60 هرتز. لديهم جهد عزل مقدر يبلغ 800 فولت، وجهد عمل مقدر يبلغ 690 فولت أو أقل، وتيار عمل مقدر يتراوح من 16 إلى 800 أمبير. وهي مصممة للتبديل غير المتكرر وبدء تشغيل المحرك غير المتكرر في الدوائر ذات الحماية من الحمل الزائد والدائرة القصيرة والجهد المنخفض، مما يحمي الدوائر والمعدات الكهربائية بشكل فعال من التلف. وهي مناسبة لحماية توزيع الطاقة الصناعية، وبناء أنظمة الطاقة، ومعدات التحكم المختلفة.

مميزات المنتج
المعايير المتوافقة
·GB/T14048.1 عام
· قواطع الدائرة GB/T14048.2
·IEC 60947-1 عام
· قواطع الدائرة IEC 60947-2

درجة الحرارة المحيطة
· يمكن لهذه السلسلة من المنتجات أن تعمل لفترات طويلة ضمن درجات الحرارة المحيطة والتشغيلية العادية بين -5درجة مئوية و40درجة مئوية.
· بالنسبة لدرجات حرارة التشغيل التي تتجاوز 40درجة مئوية (أكثر من 60درجة مئوية لحماية المحرك)، يرجى الرجوع إلى متطلبات خفض درجة الحرارة أو الاتصال بنا. درجة حرارة التخزين: -20درجة مئوية إلى 70درجة مئوية.

ارتفاع
يجب ألا يتجاوز ارتفاع التشغيل الطبيعي لهذا المنتج 2000 متر.
إذا كان التثبيت مطلوبًا على ارتفاع يتجاوز 2000 متر، فيجب أن تؤخذ في الاعتبار التغيرات في قوة العزل الكهربائي وانخفاض درجة حرارة الهواء. يرجى الرجوع إلى جدول عامل تخفيض الارتفاع للحصول على التفاصيل.

درجة الحماية
يتمتع جسم قاطع الدائرة بتصنيف حماية IP يبلغ IP20.
قواطع الدائرة المثبتة في المفاتيح الكهربائية:
قواطع الدائرة مع مقابض التبديل: IP40
قواطع الدائرة ذات آليات التشغيل الكهربائية: IP40

درجة التلوث
يعمل هذا المنتج في بيئات التلوث من الدرجة 3 (البيئات الصناعية) كما هو محدد في المواصفة IEC 60947-1 و60664-1.

رطوبة
للتشغيل العادي، يجب استيفاء ما يلي:
عند درجة حرارة الهواء المحيط 40درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50%. يُسمح بظروف الرطوبة النسبية الأعلى عند درجات حرارة منخفضة.
متوسط الرطوبة النسبية في الشهر الأكثر رطوبة هو 90%. يجب أن يؤخذ في الاعتبار تأثير التكثيف على سطح المنتج على أداء المنتج.

مؤشر اتصال موثوق به مع وظيفة العزل
تتوافق جميع قواطع الدائرة المصبوبة في هذه السلسلة مع العزل المحدد في المعيار IEC 60947-2.
يتوافق موضع العزل مع موضع O (OFF).
سيشير مقبض التشغيل إلى وضع "إيقاف التشغيل" فقط عندما تكون جهات الاتصال مفتوحة حقًا.
لن يؤدي تدوير المقبض أو آلية التشغيل الكهربائية إلى تغيير موثوقية نظام إشارة الاتصال. لقد تم اختبار ذلك.
يجب ضمان وظيفة العزل.
الموثوقية الميكانيكية لنظام إشارة الاتصال.
لا يوجد تيار تسرب.
قدرة معينة على تحمل الجهد الزائد بين أطراف الإدخال والإخراج.

يعد قاطع دائرة التسرب الذكي لإعادة الإغلاق من سلسلة CHM3L جهاز حماية كهربائي حديث مصمم لتعزيز سلامة وموثوقية أنظمة الطاقة. يضمن غلافه البلاستيكي القوي المتانة في بيئات مختلفة.

تتيح الشاشة الرقمية الواضحة الموجودة في المقدمة للمستخدمين مراقبة التيار والجهد والمعلمات الأخرى في الوقت الفعلي. أدناه، تعرض أزرار الوظائف المتعددة، بما في ذلك أضواء المؤشر الحمراء والخضراء، حالة تشغيل الجهاز ومعلومات الخطأ، على التوالي.

يوفر قاطع الدائرة أيضًا وظائف حماية متعددة، بما في ذلك الحماية من الحمل الزائد، وحماية الدائرة القصيرة، والحماية من التسرب، مما يمنع الحوادث الكهربائية بشكل فعال. تصميمه المعياري يجعل من السهل تركيبه وصيانته، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات السكنية والتجارية والصناعية، مما يوفر حماية شاملة للسلامة لأنظمة الطاقة.

هذا المنتج عبارة عن جهاز كهربائي، وتحديدًا قاطع دائرة مزود بشاشة رقمية. يتميز بتصميم معياري مع منافذ اتصال متعددة، وهو مناسب لمجموعة متنوعة من احتياجات توصيل الدوائر. مقبض تشغيل بارز في الجزء الأمامي يسهل التشغيل والصيانة اليدوية.

من الناحية الوظيفية، قد يشتمل قاطع الدائرة هذا على حماية من الحمل الزائد والدائرة القصيرة، وفصل الدائرة تلقائيًا عند حدوث خلل لحماية الدائرة والمعدات. قد تعرض الشاشة الرقمية حالة التشغيل الحالية والجهد والتيار والمعلمات الأخرى، مما يوفر معلومات المراقبة في الوقت الفعلي.

علاوة على ذلك، تم تصميم الجهاز مع وضع السلامة والموثوقية في الاعتبار، مع غلاف عازل لمنع خطر التعرض لصدمة كهربائية. يشير ضوء المؤشر الأخضر الموجود في الأسفل إلى التشغيل العادي، بينما يشير ضوء المؤشر الأحمر إلى وجود خطأ أو يتطلب الصيانة.

يعد قاطع الدائرة هذا مناسبًا لأنظمة الطاقة في البيئات الصناعية والتجارية، حيث يوفر حماية وإدارة فعالة للدائرة لضمان التشغيل المستقر.

تشتمل ملحقات قاطع الدائرة المصبوب المقاوم للصدمات CHM1 على نوعين من المكونات:

1. رحلة تحويلة (63 قدمًا):
- يستخدم هذا المكون لفصل قاطع الدائرة عن بعد عند الحاجة، عادةً لإيقاف التشغيل في حالات الطوارئ أو التحكم عن بعد.
- تم تصميمه بغلاف بلاستيكي مقاوم للصدمات، مما يضمن المتانة والسلامة في بيئات مختلفة.
- مناسب لقواطع الدائرة من سلسلة CM1 وTM30 (NF30).

2. جهة الاتصال المساعدة (400(H)FC):
- يوفر هذا المكون اتصالات اتصال إضافية، عادةً لدوائر الإشارة أو التحكم.
- يتميز أيضًا بغلاف بلاستيكي مقاوم للصدمات، مما يعزز متانة المنتج وموثوقيته.
- مناسب لقواطع الدائرة من سلسلة CM1 وTM30 (NF30).

تم تصميم كلا الملحقين لتعزيز وظائف ومرونة قواطع الدائرة وهما مناسبان لمجموعة متنوعة من التطبيقات الصناعية والتجارية.

تشتمل ملحقات قاطع الدائرة الإلكترونية المصبوبة CHM1LE/CHM1E على عدة أنواع مختلفة من صمامات الملف اللولبي. كل منتج له وظيفته وتطبيقه الخاص:

1. سلسلة CML: سلسلة صمامات الملف اللولبي هذه مناسبة لتطبيقات التوزيع والخلط. ويتميز بمنفذ NPT مقاس 1/8 بوصة للتحكم الدقيق في السوائل.

2. سلسلة CDM: تتميز هذه السلسلة بمحركات كهربائية، مناسبة للتطبيقات التي تتطلب التحكم الكهربائي، مما يتيح التشغيل عن بعد والتحكم الآلي.

3. سلسلة الأقراص المضغوطة: تتميز هذه السلسلة بمحركات كهربائية، مصممة لمجموعة واسعة من التطبيقات، مما يوفر حلاً موثوقًا للتحكم الكهربائي.

4. سلسلة شاشات LCD: تتميز هذه السلسلة بمحركات كهربائية، والتي قد تحتوي على شاشة عرض بلورية سائلة (LCD) لواجهة مشغل أكثر سهولة في الاستخدام ومراقبة الحالة.

تعتبر هذه المنتجات مناسبة للأتمتة الصناعية والتحكم في السوائل وغيرها من المجالات، وتلبي احتياجات التحكم المتنوعة.

قاطع الدائرة المصبوب من سلسلة DZ20 هو جهاز حماية كهربائي يستخدم في المقام الأول للحماية من الحمل الزائد والدائرة القصيرة. وفيما يلي نظرة عامة على هذا المنتج:

خصائص المواد:
- تم بناء السكن من مواد مقاومة للصدمات ومقاومة للغاية للهب، مما يضمن الاستقرار الهيكلي والسلامة في جميع البيئات.
- هذه المادة لا تقاوم الصدمات المادية فحسب، بل تعمل أيضًا على إبطاء انتشار الحريق في حالة نشوب حريق، مما يعزز الأداء الوقائي للجهاز.

الميزات الوظيفية:
- مزود بحماية من الحمل الزائد والدائرة القصيرة، فهو يقطع الطاقة بسرعة في حالة الحمل الزائد أو الدائرة القصيرة، مما يحمي الدوائر والمعدات من التلف.
- تتيح آلية التشغيل اليدوية للمستخدمين التحكم يدويًا في وضعي فتح وإغلاق قاطع الدائرة عند الحاجة.

خيارات التركيب:
- متوافق مع مجموعة متنوعة من خيارات التركيب، بما في ذلك التركيب الثابت وتركيب السكك الحديدية DIN، مما يسمح للمستخدمين باختيار طريقة التركيب المناسبة بناءً على احتياجاتهم.
- هذه المرونة تجعل قواطع الدائرة من سلسلة DZ20 مناسبة لمجموعة واسعة من أنظمة التحكم الكهربائية وأنظمة توزيع الطاقة.

التطبيقات:
- يستخدم على نطاق واسع في أنظمة توزيع الطاقة في المباني الصناعية والتجارية والسكنية، لحماية المعدات الكهربائية مثل المحركات والمحولات.
- مناسبة أيضًا للتطبيقات التي تتطلب التشغيل والصيانة المتكررة، مثل خطوط إنتاج المصانع والمجمعات التجارية.

السلامة:
- مصممة لتتوافق مع معايير السلامة الكهربائية ذات الصلة، مما يضمن حماية موثوقة في ظل ظروف التشغيل المختلفة.
- مراقبة الجودة والاختبار الدقيق يضمن متانة المنتج وموثوقيته.

أصبحت قواطع الدائرة المصبوبة من سلسلة DZ20، بفضل أدائها الممتاز في الحماية وخيارات التركيب المرنة ووظائف الحماية الموثوقة، من المعدات الأساسية في مجال الحماية الكهربائية.

يتميز قاطع دائرة التسرب ذو العلبة المصبوبة الآمنة والمدمجة من سلسلة DZ20LE بغلاف شفاف لصناديق التحكم الكهربائية المدمجة والقوية. تشمل الميزات ما يلي:

1. غلاف شفاف: يسمح بمراقبة المكونات الداخلية بسهولة للصيانة واستكشاف الأخطاء وإصلاحها.

2. التصميم المعياري: يسهل تخطيط المكونات الداخلية الأمثل عملية التثبيت والاستبدال.

3. تصنيف حماية عالي: يحمي الغلاف من تسرب الغبار والماء، مما يجعله مناسبًا للاستخدام في البيئات القاسية.

4. تعدد الاستخدامات: مناسب لمجموعة متنوعة من تطبيقات التحكم الكهربائي، مثل الأتمتة الصناعية وتوزيع الطاقة.

5. السلامة: تتوافق المكونات الداخلية مع معايير السلامة، مما يضمن سلامة المشغل.

ولها مجموعة واسعة من التطبيقات، بما في ذلك على سبيل المثال لا الحصر التصنيع والبناء وإدارة الطاقة، وتلبية احتياجات التحكم الكهربائي لمختلف الصناعات.

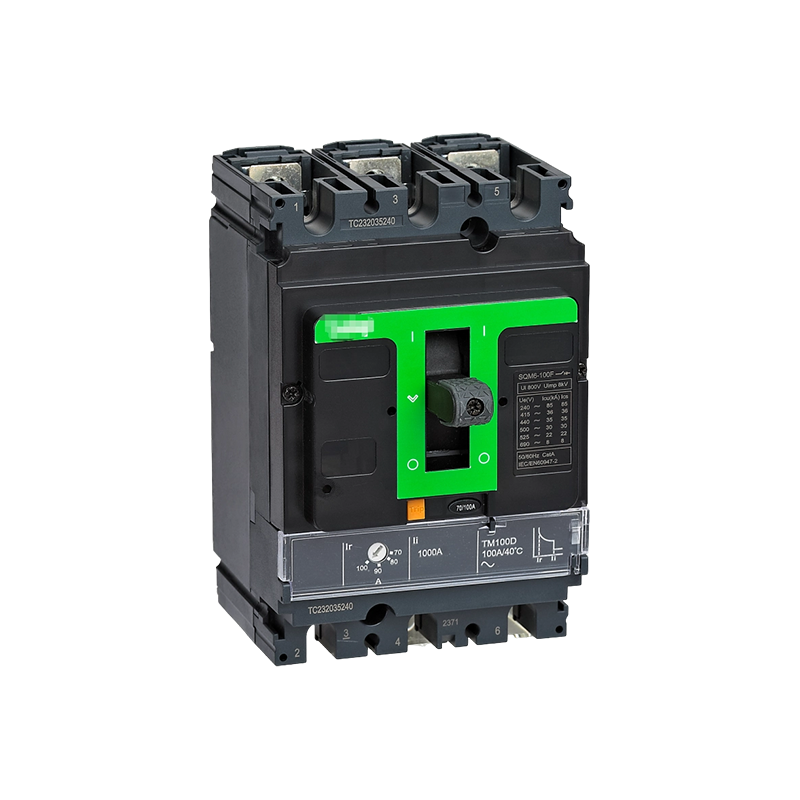

I. الأداء الأساسي والمزايا

هذه السلسلة من قواطع الدائرة المقولبة لديها قدرة كسر قوية وتصنيف دقيق. يمكنهم قطع التيار بسرعة في حالة حدوث أعطال في الدائرة القصيرة، مما يعزز خط دفاع السلامة لنظام توزيع الطاقة. لديهم أيضًا حماية دقيقة من التحميل الزائد. يمكن تكييف النماذج المختلفة مع المتطلبات الحالية المختلفة، وهي مجهزة بخصائص التعثر المقابلة لمراقبة حمل الدائرة في الوقت الحقيقي، مما يضمن التشغيل المستقر للمعدات الكهربائية. من حيث القدرة على التكيف البيئي، فهو يدعم مستويات الجهد المتعددة، ولديه جهد عزل عالي التصنيف وجهد تحمل النبض، ويمكن أن يعمل بثبات في نطاق واسع من درجات الحرارة، ومناسب لمختلف ظروف العمل المعقدة.

II. نقاط البيع الرئيسية

من حيث العلامة التجارية، CNXE هي علامة تجارية معروفة في المجال الكهربائي. منتجاتها تتبع بدقة المعايير الوطنية وحصلت على شهادة 3C. إنها ذات جودة موثوقة ولديها نظام كامل لما بعد البيع. من الناحية التشغيلية، فهي مجهزة بمقبض تشغيل بارز، مما يجعل حالة الفتح والإغلاق واضحة في لمحة؛ التصميم المعياري يجعل التثبيت والصيانة أكثر كفاءة. بالإضافة إلى ذلك، قامت النماذج الحالية الكبيرة بإجراء تحسينات خاصة في نظام إطفاء القوس ومواد التلامس، مما أدى إلى سرعة إطفاء القوس بشكل أسرع، وعمر اتصال أطول، وترقيات شاملة في قدرة الكسر وتحمل التيار. إنها الخيار المفضل لمشاريع توزيع الطاقة المتوسطة والكبيرة الحجم.

III.سيناريوهات التطبيق النموذجية

في السيناريوهات الصناعية، يمكن استخدام نماذج التيار الصغيرة للمحركات الصغيرة، والأدوات الآلية، والدوائر الفرعية لتوزيع الطاقة في خطوط تجميع ورش العمل؛ تعتبر نماذج التيار الكبيرة مناسبة لتوزيع الطاقة الرئيسية لخطوط الإنتاج الكبيرة، والدوائر الصادرة الجانبية ذات الجهد المنخفض للمحطات الفرعية، ودوائر التحكم والحماية للمعدات عالية الطاقة. في المباني التجارية، تلعب نماذج التيار الصغيرة دورًا وقائيًا في السوبر ماركت، وإضاءة المباني المكتبية، والدوائر الفرعية لتكييف الهواء، بينما تضمن نماذج التيار الكبيرة سلامة الطاقة للمعدات الكبيرة في مراكز التسوق والأقسام الرئيسية في المستشفيات. في القطاع المدني، تعتبر نماذج التيار الصغيرة مناسبة للمساحات التجارية الكبيرة أو توزيع الطاقة الرئيسية للفيلا أو دوائر توزيع الطاقة المهمة؛ في قطاع الطاقة والبنية التحتية، يمكن استخدام النماذج الحالية الكبيرة لمعدات توزيع الطاقة للطاقة الجديدة ودوائر توزيع الطاقة المساعدة للنقل بالسكك الحديدية في المناطق الحضرية، مما يوفر دعمًا موثوقًا للطاقة للمشاريع ذات الصلة.
