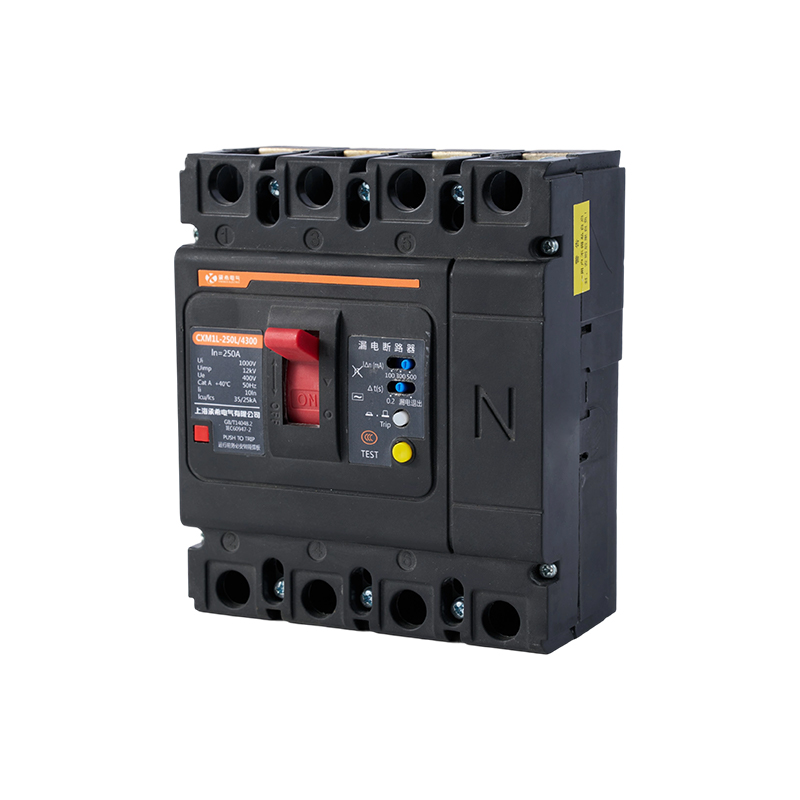

قواطع الدائرة المصبوبة من سلسلة CHM1 مناسبة لدرجات حرارة تتراوح من -5 درجة مئوية إلى 40 درجة مئوية

يعد قاطع الدائرة من سلسلة CHM1 (يُشار إليه فيما يلي باسم قاطع الدائرة) هو نوع جديد من قواطع الدائرة، طُوّر باستخدام تقنية التصنيع الخاصة بشركتنا. يتميز هذا الجهاز عالي الأداء لحماية الجهد المنخفض بغلاف بلاستيكي هندسي عالي الجودة وتصميم معياري. يتميز بهيكل مدمج، وقدرة عالية على القطع، وحماية دقيقة. يوفر حماية شاملة ضد الحمل الزائد وقصر الدوائر، وهو متوفر مع مجموعة واسعة من الملحقات الاختيارية. يُستخدم على نطاق واسع في توزيع الطاقة في المباني، والتحكم الصناعي، وحماية المحركات.

ميزات المنتج:

متوافق مع المعايير

GB/T14048.1 عام

GB/T14048.2 قواطع الدائرة

IEC 60947-1 عام

IEC 60947-2 قواطع الدائرة

درجة الحرارة المحيطة

يمكن تشغيل السلسلة لفترات طويلة في درجات حرارة محيطة ودرجة حرارة تشغيل عادية تتراوح بين -5 درجات مئوية و40 درجة مئوية.

في درجات حرارة التشغيل التي تتجاوز 40 درجة مئوية (أكثر من 60 درجة مئوية لحماية المحرك)، يجب تطبيق تخفيض التصنيف أو الاتصال بنا.

نطاق درجة حرارة التخزين: من -20 إلى 70 درجة مئوية.

الارتفاع

يجب ألا يتجاوز ارتفاع التركيب التشغيلي العادي 2000 متر.

في حال كان التركيب مطلوبًا على ارتفاع يتجاوز 2000 متر، يجب مراعاة التغيرات في القوة العازلة وانخفاض درجة حرارة الهواء. راجع جدول عامل تخفيض التصنيف للارتفاع.

درجة الحماية

يتمتع هيكل قاطع الدائرة بتصنيف حماية IP يبلغ IP20.

قواطع الدائرة المركبة في معدات التوزيع:

قواطع الدائرة بمقابض تبديل IP40:

قواطع الدائرة بآليات تشغيل كهربائية IP40:

درجة التلوث

يعمل المنتج في بيئات من الدرجة 3 من التلوث (البيئات الصناعية) وفقًا للتعريف الوارد في المواصفتين IEC 60947-1 و60664-1.

الرطوبة

أثناء التشغيل العادي، يجب أن يستوفي المنتج المتطلبات التالية:

• عنددرجة حرارة هواء محيطة +40 درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50%. الرطوبة النسبية الأعلى مقبولة في درجات الحرارة المنخفضة.
• يبلغمتوسط ​​الرطوبة النسبية في أكثر الشهور رطوبة 90%.
• يجبمراعاة تأثير التكثف على سطح المنتج على أدائه.

مؤشر تلامس موثوق مزود بخاصية العزل

• تتوافقجميع قواطع الدائرة المصبوبة في هذه السلسلة مع متطلبات العزل المحددة في معيار IEC 60947-2.
• يتوافقوضع العزل مع وضع التشغيل O (OFF).
• يشيرمقبض التشغيل إلى وضع "OFF" فقط عندما تكون نقاط التلامس مفتوحة بالفعل.
• لايؤثر تدوير المقبض أو آلية التشغيل الكهربائية على موثوقية نظام مؤشر التلامس. بعد الاختبار، يجب أن تضمن خاصية العزل ما يلي:
• الموثوقيةالميكانيكية لنظام مؤشر التلامس
• عدموجود تيار تسرب
• قدرةمعينة على تحمل الجهد الزائد بين طرفي الإدخال والإخراج.
