قاطع الدائرة المصبوب (MCCB)

630A 3P MCCB مع CE فوق وتحت حامي الجهد

ميزات المنتج

مناسب لبيئات جهد توزيع طاقة التيار المتردد الشائعة، ويمكن تطبيقه بمرونة على دوائر ثلاثية الطور بمتطلبات جهد مختلفة. إن قدرة قاطع الدائرة على تحمل الفولتية النبضية مثل ضربات البرق تضمن سلامة المعدات في ظل التداخل العابر عالي الجهد. في حالة حدوث خطأ في دائرة القصر، يمكنه قطع الحد الأقصى لتيار الدائرة القصيرة بأمان، وفصل الدائرة المعيبة بشكل فعال وحماية معدات النظام. إنها تعتمد هيكل علبة مصبوب، وتمتلك أداء عزل جيد وقوة ميكانيكية. سهل التشغيل، يظهر مؤشر "ON" بوضوح حالة الدائرة المغلقة. يمكنه التعامل بشكل فعال مع أخطاء الحمل الزائد وقصر الدائرة في خطوط توزيع الطاقة، وفصل الدائرة بسرعة وحماية المعدات الكهربائية النهائية. يستخدم على نطاق واسع في أنظمة توزيع الطاقة ذات الجهد المنخفض في المنشآت الصناعية والمباني التجارية وأماكن أخرى، مما يوفر حماية موثوقة للسلامة الكهربائية وتشغيل النظام المستقر.

احصل على عرض أسعار
  • تفاصيل المنتج
  • نبذة عن تشنغشي
  • اتصل بنا

الجهد المقنن (واجهة المستخدم)

800 فولت

جهد التشغيل (UE)

تيار متردد 400/690 فولت

تصنيف دفعة تحمل الجهد (Uimp)

8 كيلو فولت

التصنيف الحالي (في)

125 أ

قدرة كسر ماس كهربائى

قدرة كسر الدائرة القصيرة القصوى (Icu) 25 كيلو أمبير

البيئة والتردد

درجة الحرارة المحيطة المطبقة تصل إلى 40 درجة مئوية، التردد المقدر 50 هرتز، مناسب للظروف البيئية وظروف تردد الطاقة لأنظمة توزيع الطاقة الصناعية والمدنية التقليدية.

الامتثال للمعايير

يتوافق مع معيار GB/T 14048.2. تتوافق مؤشرات أداء المنتج وسلامته مع المعايير الوطنية ذات الصلة، مما يضمن جودة موثوقة.



البيانات الفنية

اكتب CHM9-160L CHM9-250L
الإطار (أ) 160 250
عدد الأعمدة 3,4 3,4
التصنيف الحالي (أ) 63، 80، 100، 125، 140، 160 100، 125، 140، 160، 180، 200، 225، 250
الجهد المقنن (V) تيار متردد 400 فولت تيار متردد 400 فولت
تصنيف الجهد العزل واجهة المستخدم (V) تيار متردد 800 فولت تيار متردد 800 فولت
قدرة كسر الدائرة القصيرة Icu/Ics (kA)(تيار متردد 400 فولت) 25/18 25/18
عمر التشغيل (الدورة) (تشغيل) 1000 1000
عمر التشغيل (الدورة) (إيقاف) 7000 7000
عملية مدفوعة بمحرك
مقبض دوار خارجي
جهاز التعثر التلقائي الحرارية المغناطيسية الحرارية المغناطيسية
اكتب CHM9-400L CHM9-630L CHM9-800L
الإطار (أ) 400 630 800
عدد الأعمدة 3,4 3,4 3,4
التصنيف الحالي (أ) 250، 315، 350، 400 500، 630 500، 630, 700, 800
الجهد المقنن (V) تيار متردد 400 فولت تيار متردد 400 فولت تيار متردد 400 فولت
تصنيف الجهد العزل واجهة المستخدم (V) تيار متردد 800 فولت تيار متردد 800 فولت تيار متردد 800 فولت
قدرة كسر الدائرة القصيرة Icu/Ics (kA)(تيار متردد 400 فولت) 35/25 50/35 50/35
عمر التشغيل (الدورة) (تشغيل) 1000 1000 500
عمر التشغيل (الدورة) (إيقاف) 4000 4000 2500
عملية مدفوعة بمحرك
مقبض دوار خارجي
جهاز التعثر التلقائي الحرارية المغناطيسية الحرارية المغناطيسية الحرارية المغناطيسية

●يعني ملحق كخيار



الميزة المميزة

1. خاصية عمل كسر الوقت العكسي لإصدار التيار الزائد للقاطع (لتوزيع الطاقة) في الحالة التي تكون فيها جميع الأعمدة ومكهربة في وقت واحد تحت درجة حرارة معتدلة تبلغ 40 درجة مئوية.

اختبار الحالي الوقت الحالي الوقت التقليدي الحالة الأولية
في ≥63 63
التقليدية غير رحلة الحالية 1.05 ≥1h ≥2h الحالة الباردة
رحلة التقليدية الحالية 1.3 <1 ساعة <2 ساعة الوضع ساخن

2. عندما تكون درجة الحرارة المحيطة 40 درجة مئوية لقاطع حماية المحرك الكهربائي، يتم تشغيل الطاقة لكل قطب، وتكون خاصية الحد الزمني العكسي لعدم وجود تعويض لدرجة الحرارة في الورقة التالية.


اختبار الحالي الوقت الحالي الوقت التقليدي الحالة الأولية
في ≥800
التقليدية غير رحلة الحالية 1 ≥2h الحالة الباردة
رحلة التقليدية الحالية 1.2 <2 ساعة الوضع ساخن

3. خاصية عمل إطلاق الدائرة القصيرة للقاطع
◆ رحلة فورية (لتوزيع الطاقة) I=10In
◆ رحلة فورية (لحماية المحرك) I=12In
◆ دقة الإعداد الحالية ±20%



الاتصال الأمامي وعموما

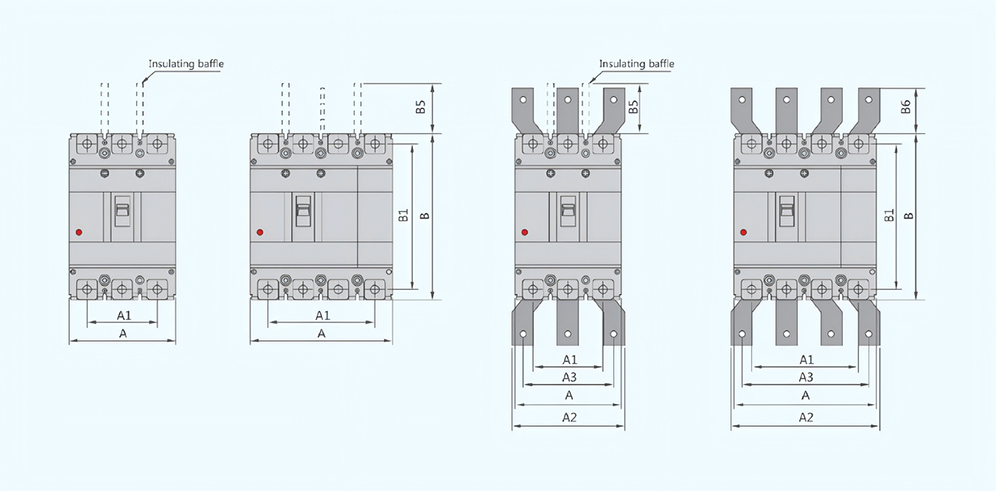

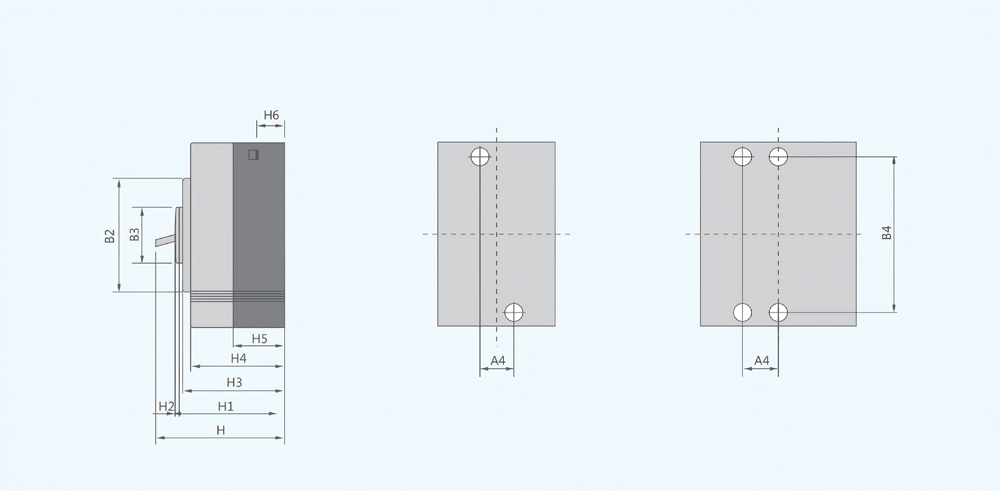

الخطوط العريضة الشاملة وتثبيت الأبعاد



حالة مصبوب قاطع الدائرة الأبعاد الشاملة أبعاد التثبيت بولت
أ أ1 أ2 أ3 ب ب1 ب2 ب3 ب5 ب6 ح ح1 ح2 ح3 ح4 ح5 ح6 أ4 ب4
3P 4P 3P 4P 3P 4P 3P 3P
CHM9-125L 90 120 60 90 - - - 155 134 103 50 50 - 94 72 4 68 61 41 24 30 132 م8
CHM9-250L 105 140 70 105 - - - 165 144 103 50 100 - 96 72 4 68 61 46 24 35 126 م8
CHM9-400L 140 185 88 132 140 196 112 168 257 230 179 90 110 43 155 107 5 105 97 64 36 44 194 م10
CHM9-630L 140 185 88 132 140 196 112 168 257 230 179 90 110 42 155 107 5 105 97 64 36 44 194 م10
CHM9-800L 210 280 140 210 180 250 140 210 275 243 192 90 110 87 155 107 5 104 97 65 24 70 242.5 م12
