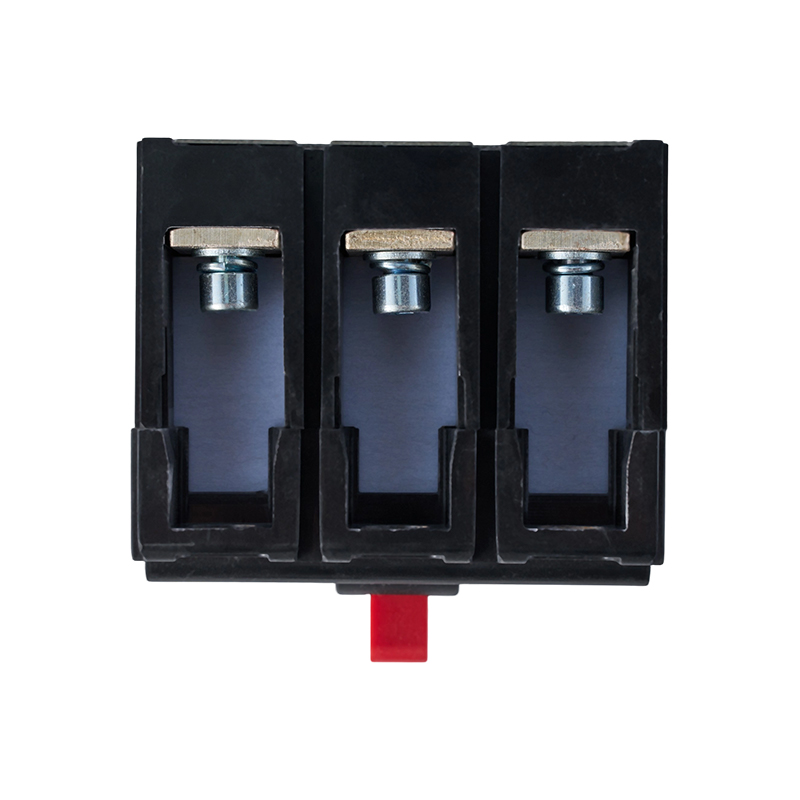

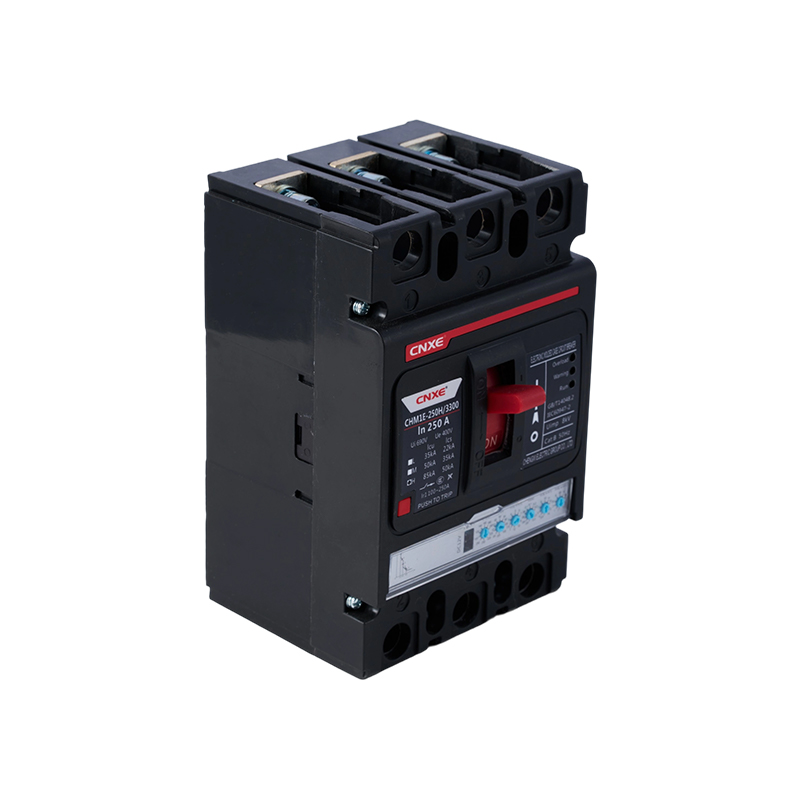

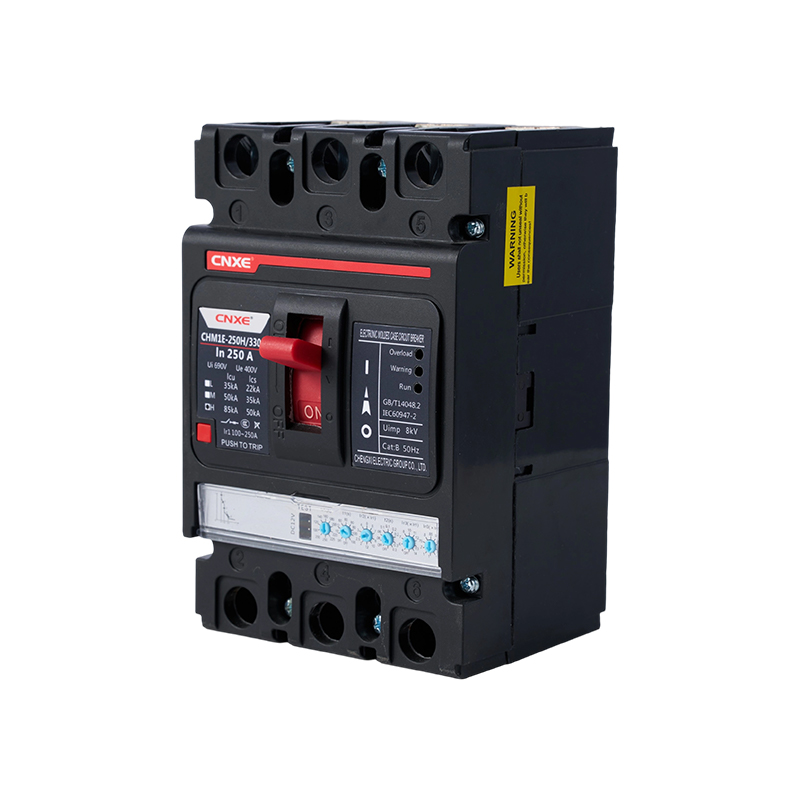

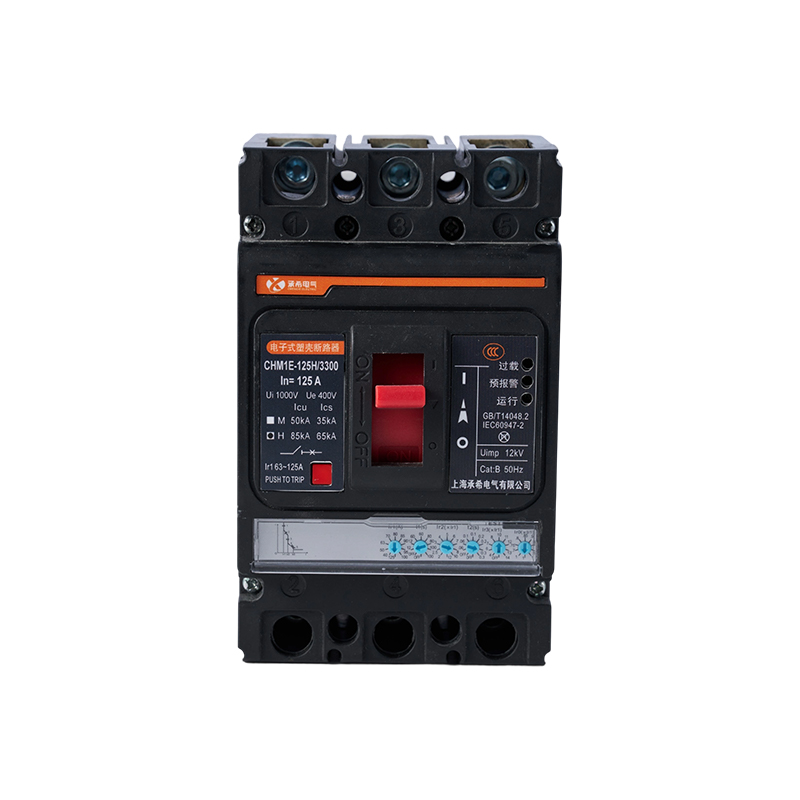

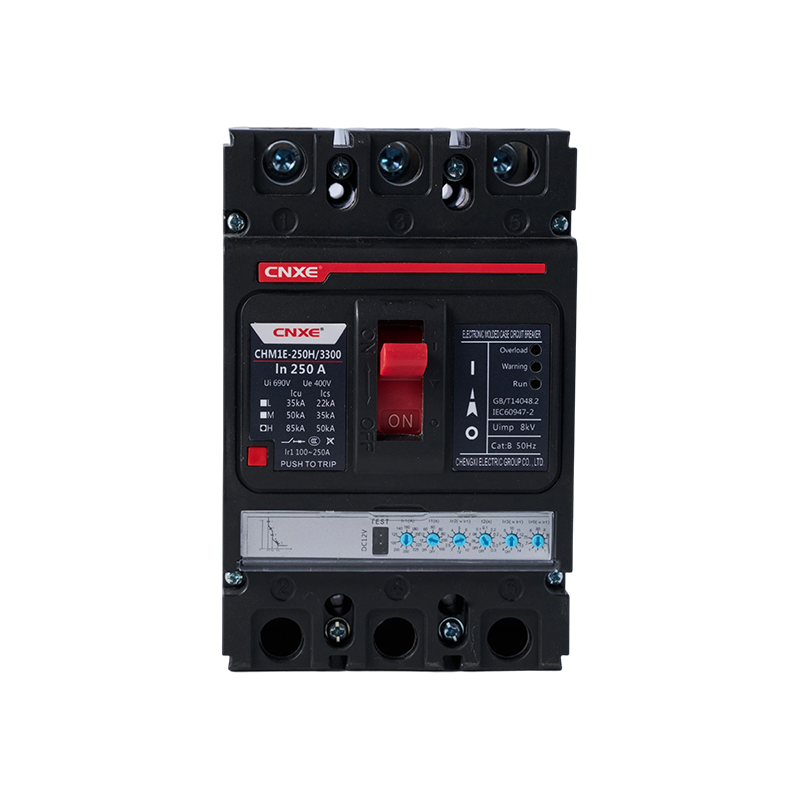

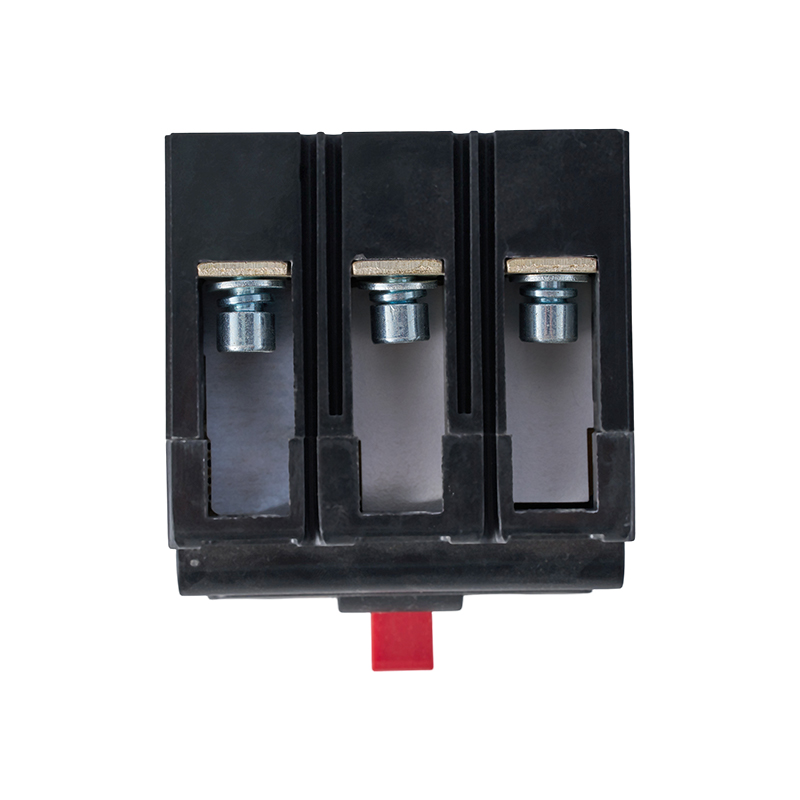

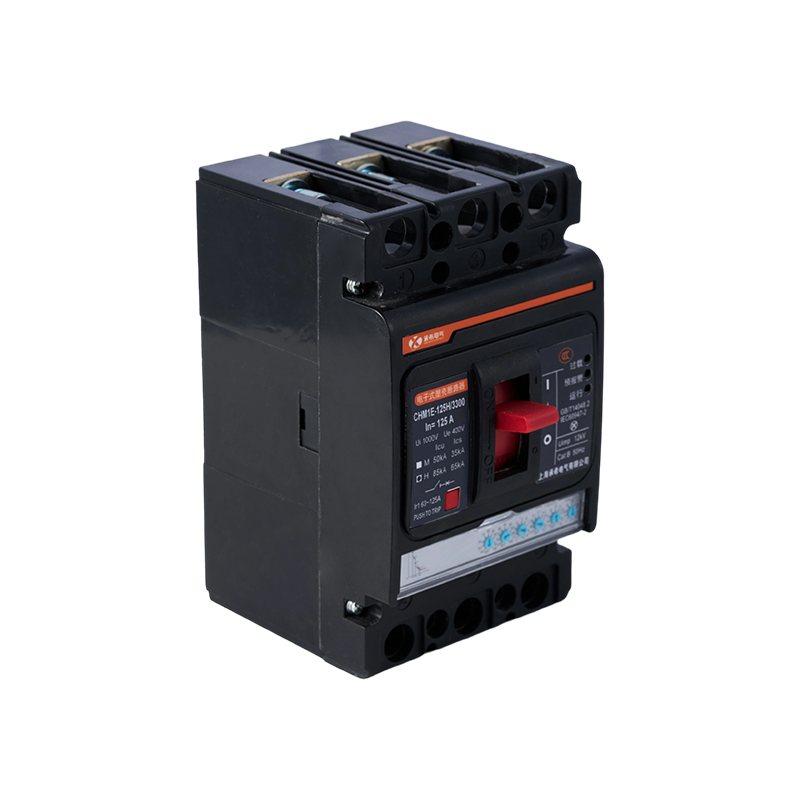

قاطع دائرة كهربائي مصبوب من سلسلة CHM1E

تعتبر قواطع الدائرة الإلكترونية المصبوبة من سلسلة CHM1E (المشار إليها فيما بعد باسم قواطع الدائرة) مناسبة للتشغيل بتردد تيار متردد 50 هرتز/60 هرتز. لديهم جهد عزل مقدر يبلغ 800 فولت، وجهد عمل مقدر يبلغ 690 فولت أو أقل، وتيار عمل مقدر يتراوح من 16 إلى 800 أمبير. وهي مصممة للتبديل غير المتكرر وبدء تشغيل المحرك غير المتكرر في الدوائر ذات الحماية من الحمل الزائد والدائرة القصيرة والجهد المنخفض، مما يحمي الدوائر والمعدات الكهربائية بشكل فعال من التلف. وهي مناسبة لحماية توزيع الطاقة الصناعية، وبناء أنظمة الطاقة، ومعدات التحكم المختلفة.

مميزات المنتج
المعايير المتوافقة
·GB/T14048.1 عام
· قواطع الدائرة GB/T14048.2
·IEC 60947-1 عام
· قواطع الدائرة IEC 60947-2

درجة الحرارة المحيطة
· يمكن لهذه السلسلة من المنتجات أن تعمل لفترات طويلة ضمن درجات الحرارة المحيطة والتشغيلية العادية بين -5درجة مئوية و40درجة مئوية.
· بالنسبة لدرجات حرارة التشغيل التي تتجاوز 40درجة مئوية (أكثر من 60درجة مئوية لحماية المحرك)، يرجى الرجوع إلى متطلبات خفض درجة الحرارة أو الاتصال بنا. درجة حرارة التخزين: -20درجة مئوية إلى 70درجة مئوية.

ارتفاع
يجب ألا يتجاوز ارتفاع التشغيل الطبيعي لهذا المنتج 2000 متر.
إذا كان التثبيت مطلوبًا على ارتفاع يتجاوز 2000 متر، فيجب أن تؤخذ في الاعتبار التغيرات في قوة العزل الكهربائي وانخفاض درجة حرارة الهواء. يرجى الرجوع إلى جدول عامل تخفيض الارتفاع للحصول على التفاصيل.

درجة الحماية
يتمتع جسم قاطع الدائرة بتصنيف حماية IP يبلغ IP20.
قواطع الدائرة المثبتة في المفاتيح الكهربائية:
قواطع الدائرة مع مقابض التبديل: IP40
قواطع الدائرة ذات آليات التشغيل الكهربائية: IP40

درجة التلوث
يعمل هذا المنتج في بيئات التلوث من الدرجة 3 (البيئات الصناعية) كما هو محدد في المواصفة IEC 60947-1 و60664-1.

رطوبة
للتشغيل العادي، يجب استيفاء ما يلي:
عند درجة حرارة الهواء المحيط 40درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50%. يُسمح بظروف الرطوبة النسبية الأعلى عند درجات حرارة منخفضة.
متوسط الرطوبة النسبية في الشهر الأكثر رطوبة هو 90%. يجب أن يؤخذ في الاعتبار تأثير التكثيف على سطح المنتج على أداء المنتج.

مؤشر اتصال موثوق به مع وظيفة العزل
تتوافق جميع قواطع الدائرة المصبوبة في هذه السلسلة مع العزل المحدد في المعيار IEC 60947-2.
يتوافق موضع العزل مع موضع O (OFF).
سيشير مقبض التشغيل إلى وضع "إيقاف التشغيل" فقط عندما تكون جهات الاتصال مفتوحة حقًا.
لن يؤدي تدوير المقبض أو آلية التشغيل الكهربائية إلى تغيير موثوقية نظام إشارة الاتصال. لقد تم اختبار ذلك.
يجب ضمان وظيفة العزل.
الموثوقية الميكانيكية لنظام إشارة الاتصال.
لا يوجد تيار تسرب.
قدرة معينة على تحمل الجهد الزائد بين أطراف الإدخال والإخراج.
